Mouton pendule – Impact Charpy, Izod
- Haute précision grâce à un support d’éprouvettes monobloc équipé d’un centreur automatique
- Déclenchement rapide (moins de 5 secondes) entre la pose et la casse de l’éprouvette
- Sécurité totale de l’opérateur grâce à des systèmes redondants
- Bras motorisé permettant d’assurer un positionnement précis et un raccrochage à la volée après le test
Produits testés
Secteur d’activités
Fonctions principales
La résistance à l’impact est une propriété clé à mesurer dans l’évaluation des matériaux et pièces techniques. Le mouton pendule conçu par LF Technologies est un banc d’essai d’impact mécanique utilisé pour réaliser des essais normalisés de type Charpy et Izod. Il permet de mesurer la résilience des matériaux à l’aide d’un choc contrôlé.
Conformes aux normes ISO 148-1, ASTM E23 et NF EN 10045-1, ces équipements sont utilisés pour tester des éprouvettes en métal, polymère ou composite, dans le cadre du contrôle qualité ou de projets de caractérisation matériaux.
Les modèles disponibles couvrent des énergies de 300 J, 450 J ou 600 J, avec une résolution de mesure jusqu’à 0,02 J et une vitesse d’impact réglable jusqu’à 6 m/s. La machine assure une répétabilité élevée et un cycle d’essai rapide, adapté aux environnements de production ou de laboratoire.
Essais Charpy et Izod
Le mouton pendule est conçu pour réaliser des essais de resistance par choc sur éprouvette entaillée, selon les méthodes Charpy (horizontal) ou Izod (vertical). Ces essais permettent de mesurer l’énergie absorbée lors de la rupture, indicateur direct de la résilience du matériau.
Le système est compatible avec les tests en température à l’aide d’une enceinte thermique, couvrant une plage de -180 °C à +600 °C. Le transfert entre conditionnement et choc s’effectue en moins de 5 secondes, conformément aux exigences normatives.
Fonctionnement
Le banc est équipé d’un système de centrage automatique de l’éprouvette par l’entaille. Le marteau est libéré automatiquement dès la fermeture de la porte de sécurité, ce qui garantit un test rapide et reproductible.
Le fonctionnement repose sur :
- Un bras motorisé pour le positionnement et le réarmement du pendule ;
- Un système pneumatique de largage ;
- Une sécurité opérateur active avec capteurs et verrouillages redondants ;
- Un logiciel de pilotage (LabVIEW) pour les séquences d’essai, l’enregistrement, le calcul d’énergie et l’édition de rapports.
Applications
- Essais sur tôles en sidérurgie (production en série) ;
- Caractérisation de polymères ou composites ;
- Tests de matériaux à température ambiante ou extrême ;
- Contrôle qualité sur échantillons normalisés ;
- Évaluation de la fragilité à basse température.
Configuration
Le banc est configurable selon :
- La forme et masse du marteau ;
- Le rayon et l’angle du couteau (ex. : 30° ±1°, 2 mm) ;
- La géométrie des appuis (distance, rayon, dépouille) ;
- Le pilotage automatique ou manuel ;
- L’intégration d’une enceinte thermique ou d’accessoires d’alignement et d’étalonnage.
Banc développé pour répondre à ces normes :
Avantages du Mouton pendule – Impact Charpy, Izod
- Support haute précision
- Sécurité d'utilisation
- Un bras motorisé
- Centrage automatique par l'entaille
- Déclenchement rapide
Support haute précision
Haute précision grâce à un support d’éprouvettes monobloc équipé d’un centreur automatique.
Sécurité d’utilisation
Sécurité totale de l’opérateur grâce à des systèmes redondants.
Un bras motorisé
Bras motorisé permettant d’assurer un positionnement précis et un raccrochage à la volée après le test.
Centrage automatique par l’Entaille
Éprouvettes standardisées pour les chocs Charpy, Izod, pour tous les matériaux.
Déclenchement rapide
Moins de 5 secondes entre la pose et la casse de l’éprouvette.
CARACTÉRISTIQUES TECHNIQUES du Mouton pendule – Impact Charpy, Izod
Spécifications | MCMP 300 | MCMP 450 | MCMP 600 |
Caractéristiques de l'appareil | |||
Energie disponible (pneumatique, électrique et hydraulique) | 300 J | 450 J | 600 J |
Vitesse réglable | jusqu’à 6 m/s | jusqu’à 6 m/s | jusqu’à 6 m/s |
Résolution mesure d’énergie | 0,02 J | 0,02 J | 0,03 J |
Pilotage par PC | |||
Gestion des essais : | - Calcul - Archivage des résultats | - Calcul - Archivage des résultats | - Calcul - Archivage des résultats |
Accrochage auto. du pendule par bras motorisé dynamique | |||
Double système d’accrochage | |||
Système de centrage auto. de l’éprouvette | |||
Déclenchement auto. de l’essai par fermeture de la porte | |||
Géométrie du couteau | |||
Largeur du couteau | < 18 mm | < 18 mm | < 18 mm |
Angle du couteau | 30° (± 1) | 30° (± 1) | 30° (± 1) |
Rayon du couteau | 2 mm (+ 0,5 - 0) | 2 mm (+ 0,5 - 0) | 2 mm (+ 0,5 - 0) |
Géométrie des appuis | |||
Distance entre appuis | 40 mm (+ 0,5 - 0) | 40 mm (+ 0,5 - 0) | 40 mm (+ 0,5 - 0) |
Rayon des appuis | 1 mm (+ 0,5 - 0) | 1 mm (+ 0,5 - 0) | 1 mm (+ 0,5 - 0) |
Dépouille des appuis | 11° (± 1) | 11° (± 1) | 11° (± 1) |
Dimensions | |||
Hauteur | 2 560 mm | 2 560 mm | 2 560 mm |
Largeur | 2 100 mm | 2 100 mm | 2 100 mm |
Profondeur | 800 mm | 800 mm | 800 mm |
Poids | = 2 000 Kg | = 2 000 Kg | = 2 500 Kg |

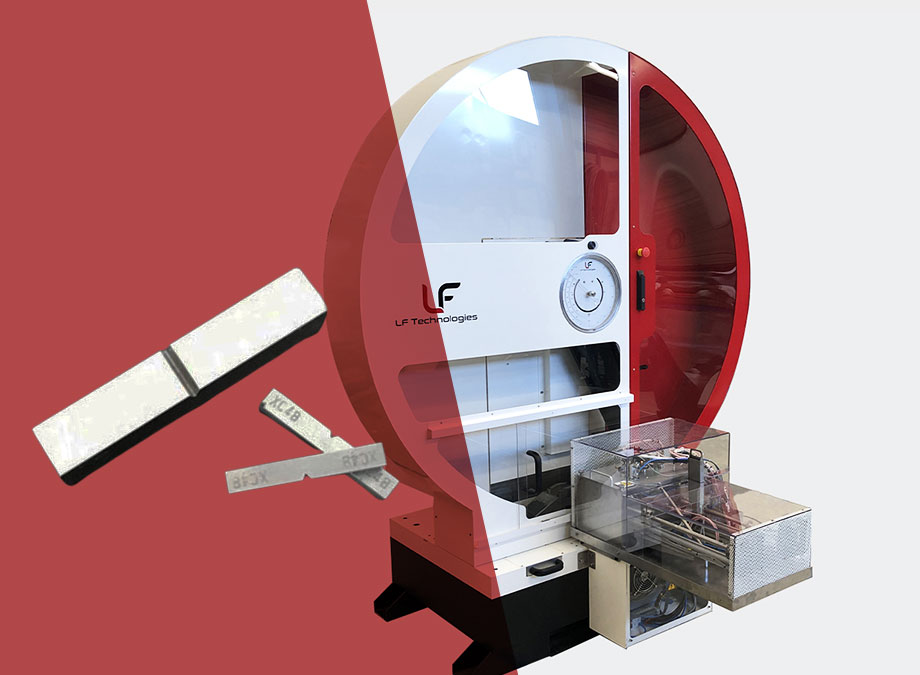

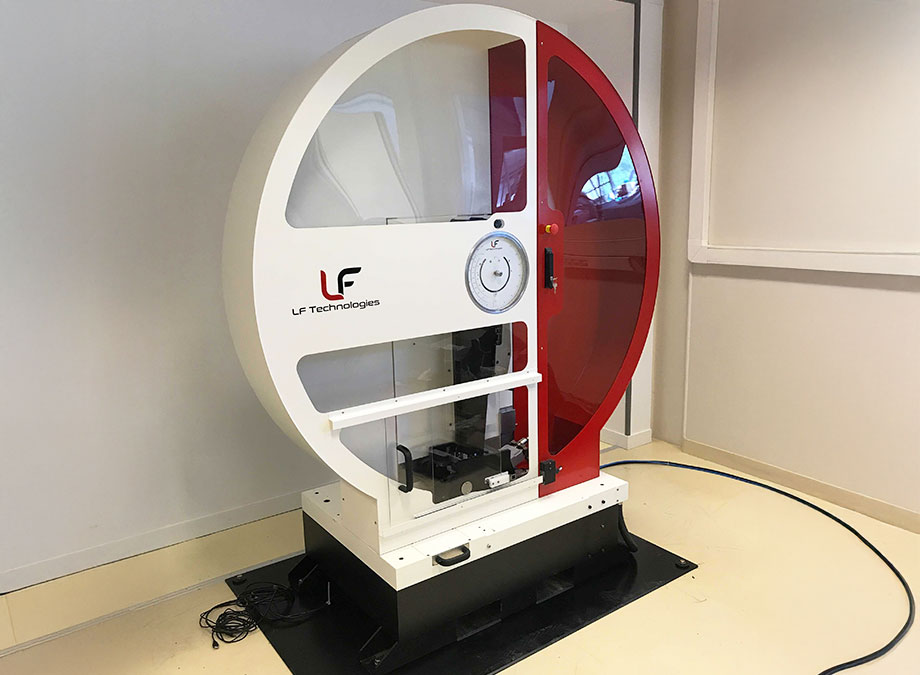

Mouton pendule – Banc de choc – Impact Charpy – LF Technologies
Mouton pendule - Banc de choc - Impact Charpy - LF Technologies
Mouton pendule – Banc de choc – Impact Charpy, Izod – LF Technologies
Mouton pendule - Banc de choc - Impact Charpy, Izod - LF Technologies

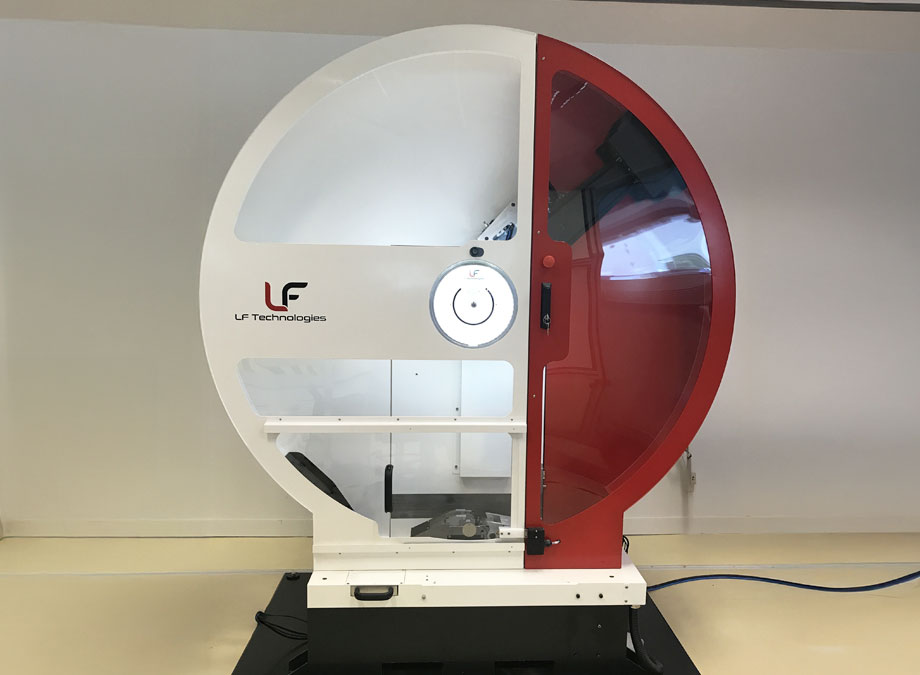

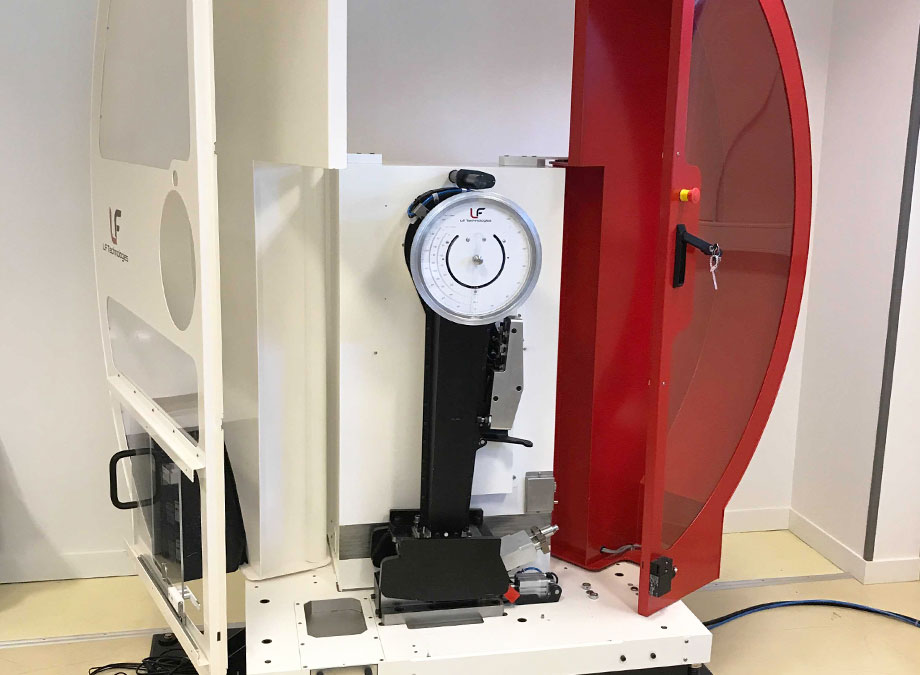

Mouton pendule – Banc de choc ouvert – LF Technologies
Mouton pendule - Banc de choc ouvert - LF Technologies

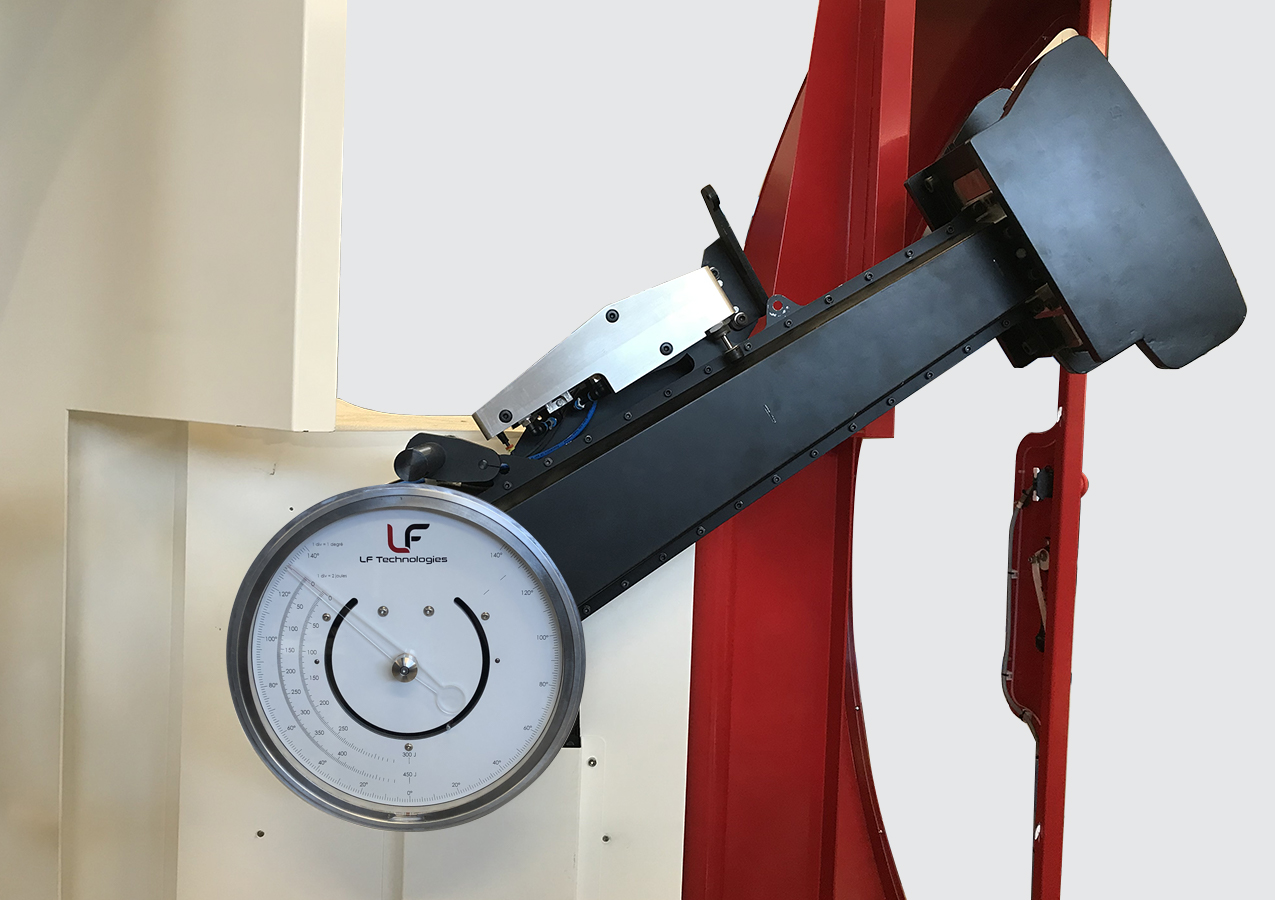

Bras + balancier du mouton pendule
Bras + balancier du mouton pendule

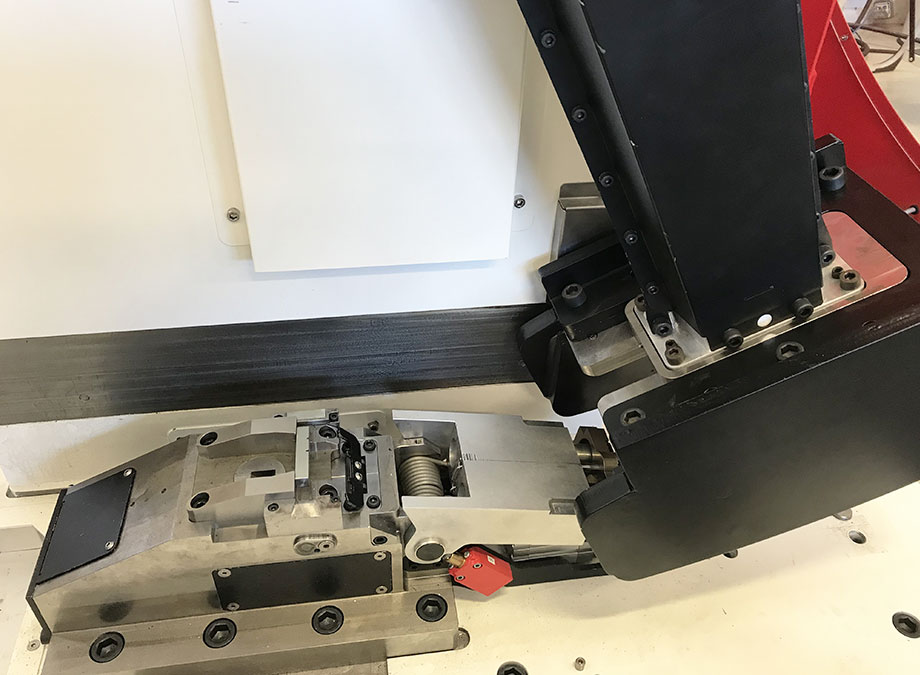

Marteau d’impact du mouton pendule – LF Technologies
Marteau d'impact du mouton pendule - LF Technologies
Chariot mobile du mouton pendule
Chariot mobile du mouton pendule

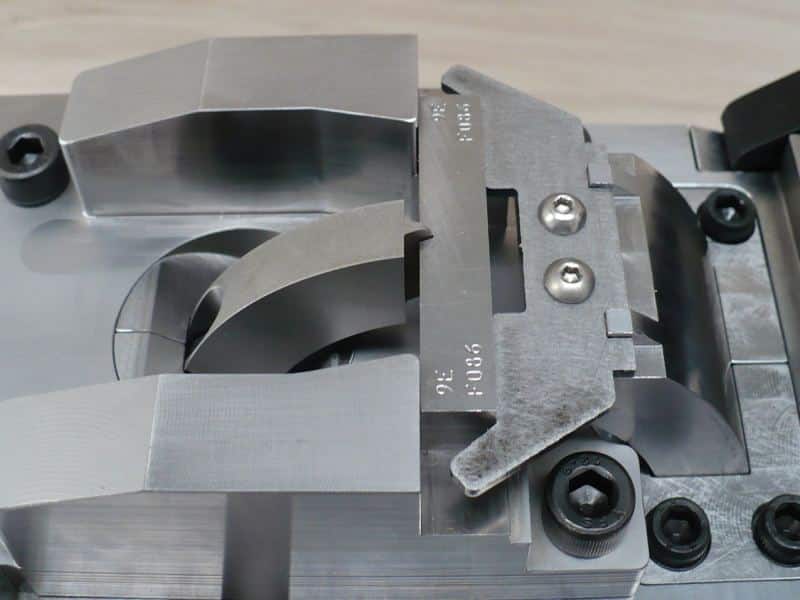

Support haute précision
Haute précision grâce à un support d’éprouvettes monobloc équipé d’un centreur automatique.
Éprouvettes standardisées pour les chocs Charpy, Izod, pour tous les matériaux.
Éprouvettes standardisées pour les chocs Charpy, Izod, pour tous les matériaux.

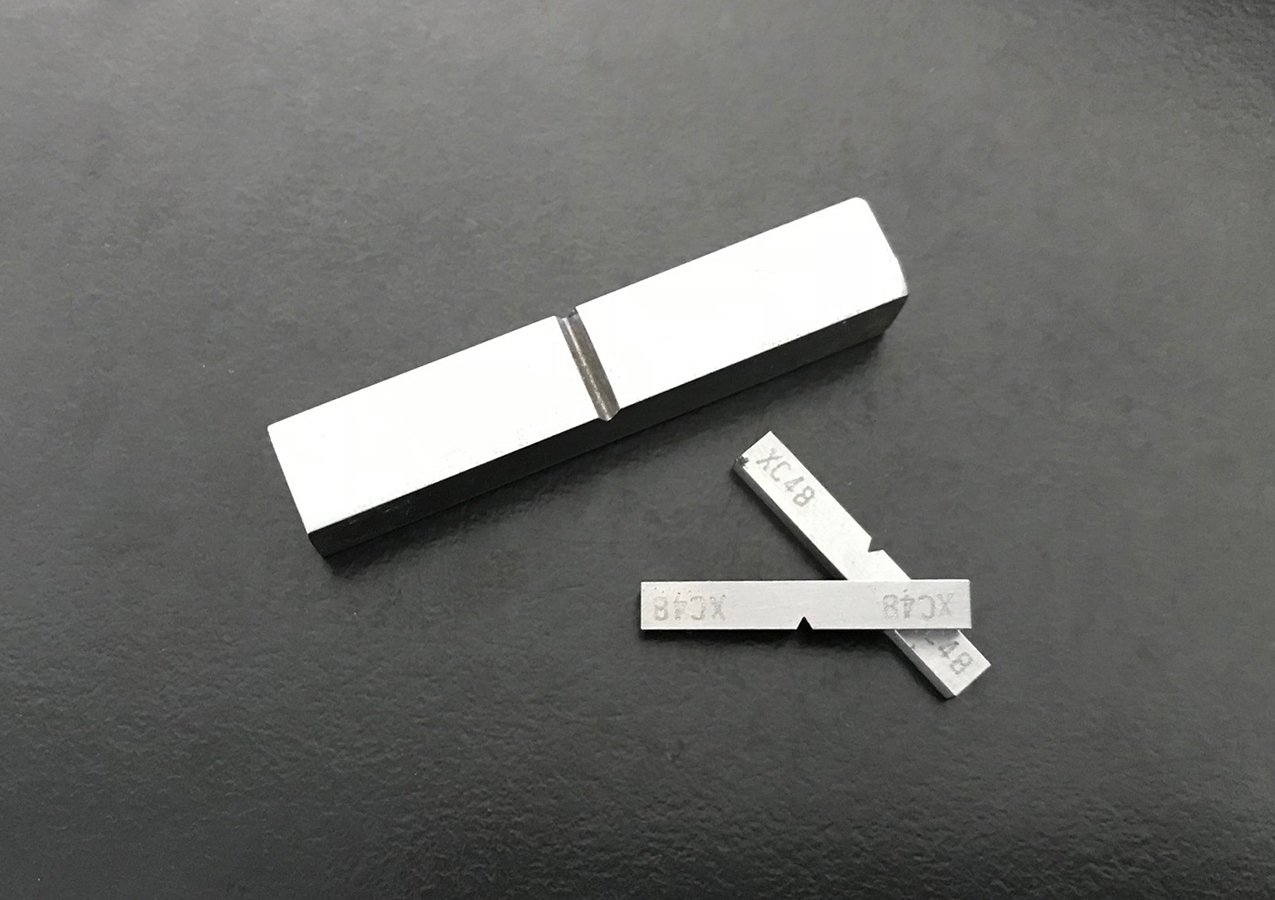

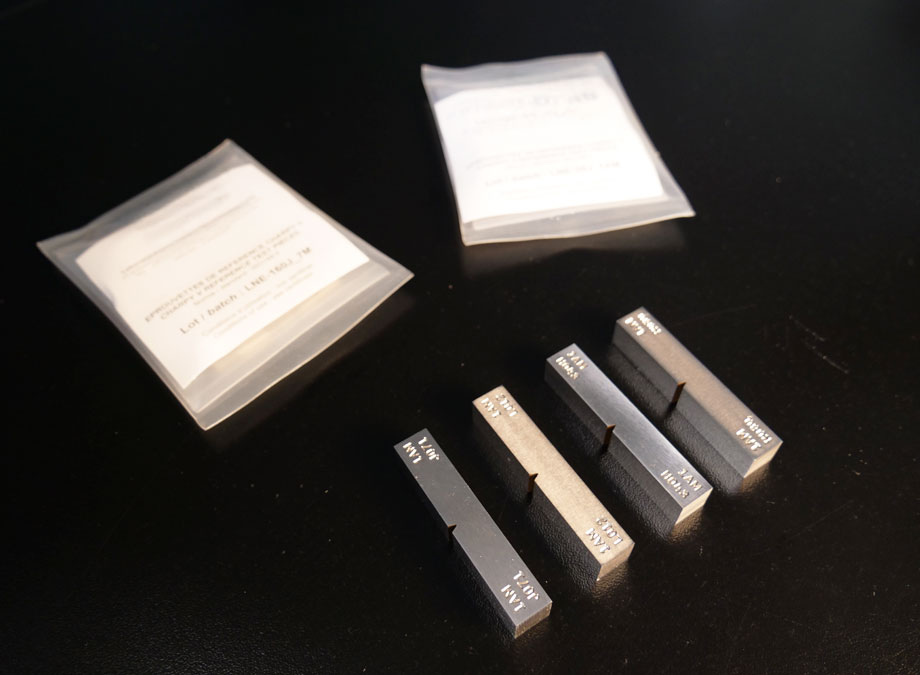

Eprouvette mouton-pendule
Éprouvettes standardisées pour les chocs Charpy, Izod, pour tous les matériaux.
Tests sur l’horlogerie
Test de la résistance au choc de montres (norme «shock resistant»).

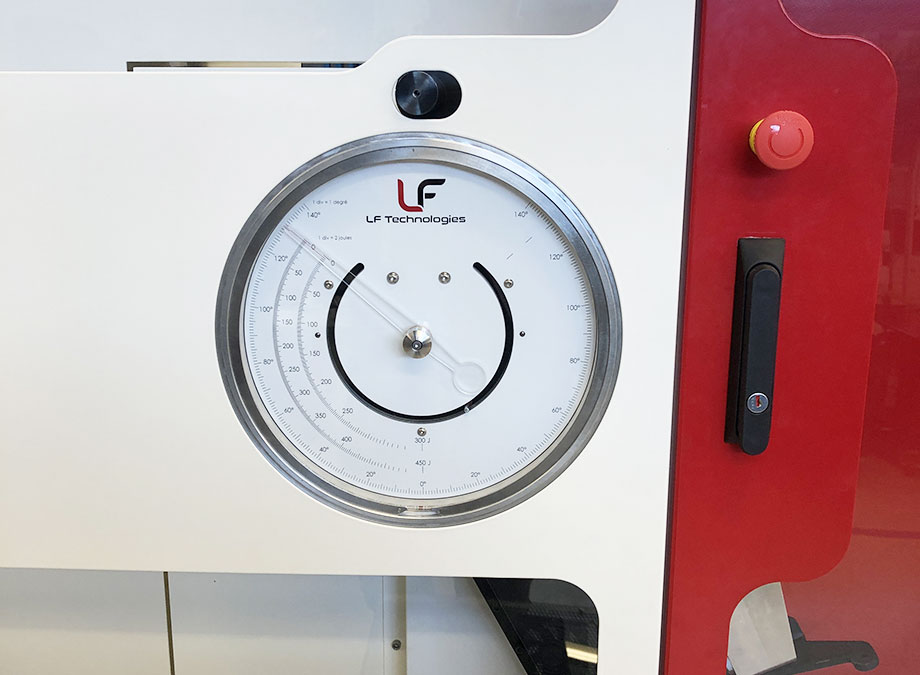

Cadran du mouton pendule – Impact Charpy Izod – LF Technologies
Cadran du mouton pendule - Impact Charpy Izod - LF Technologies
Tubes
Mesure de la résilience d’éprouvettes prélevées dans des tubes.

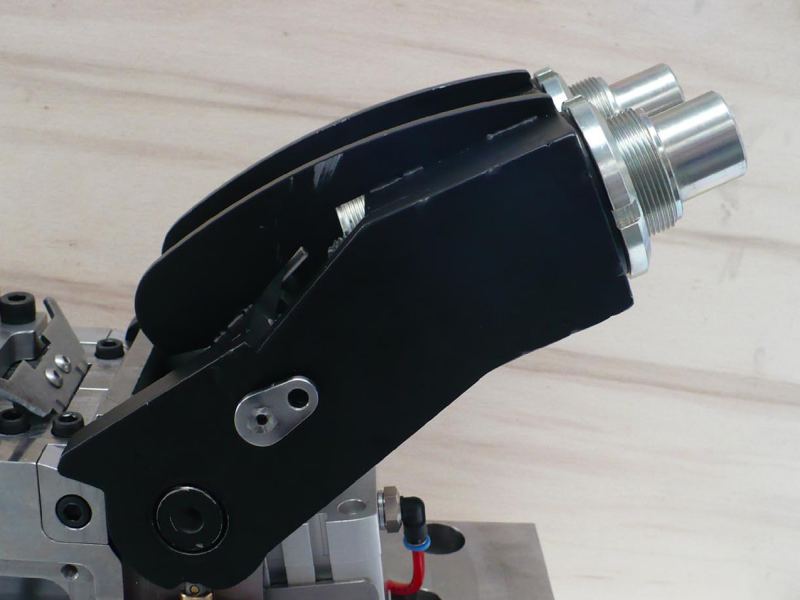

Sécurité totale de l’opérateur grâce à des systèmes redondants.
Sécurité totale de l’opérateur grâce à des systèmes redondants.

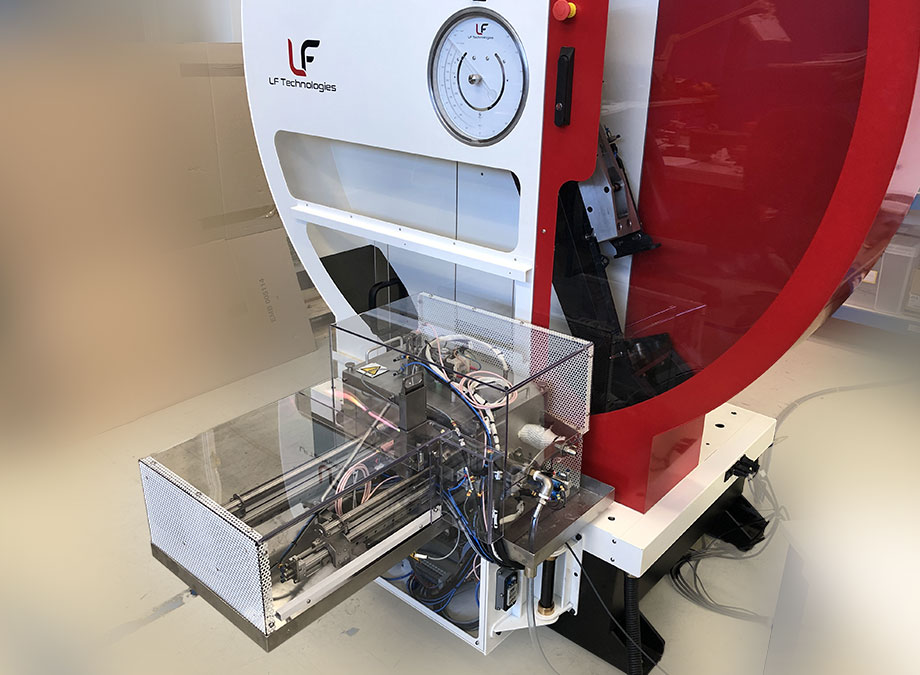

Mouton pendule – Banc de choc LF Technologies
