Banc de Fatigue en Traction Compression
Ref : MFTC
- Programmation simple des cycles d’endurance par enchainement de blocs de fonctions
- Enregistrement automatique des fichiers de mesure à un rythme paramétrable
- Protection de l’utilisateur par porte vitrée, l’ouverture de la porte arrête automatiquement l’essai
- Servo-vérin électrique à capteur de force intégré, conçu pour une durée de vie optimale en endurance
Produits testés
Secteur d’activités
Fonctions principales
Les machines d’essais permettent d’estimer la durée de vie en fatigue de composants et/ou de produits finis. Les essais de fatigue caractérisent la capacité d’un matériau ou d’un produit à résister à une sollicitation cyclique pour reproduire au mieux les conditions d’exploitation de la pièce.
Le banc de fatigue en traction/compression permet de tester des pièces en traction/compression, selon des cyclages lents ou rapides (essais de fatigue).
Mode de fonctionnement
Après avoir positionné la pièce à tester, l’utilisateur défini un programme de tests en compression ou traction, constitué d’un enchaînement de blocs de fonctions.
Chaque fonction effectue des cycles trapézoïdaux ou sinusoïdaux contrôlés en force ou en position à une fréquence réglable.
Le test en compression/traction est arrêté automatiquement en cas de rupture de la pièce testée.

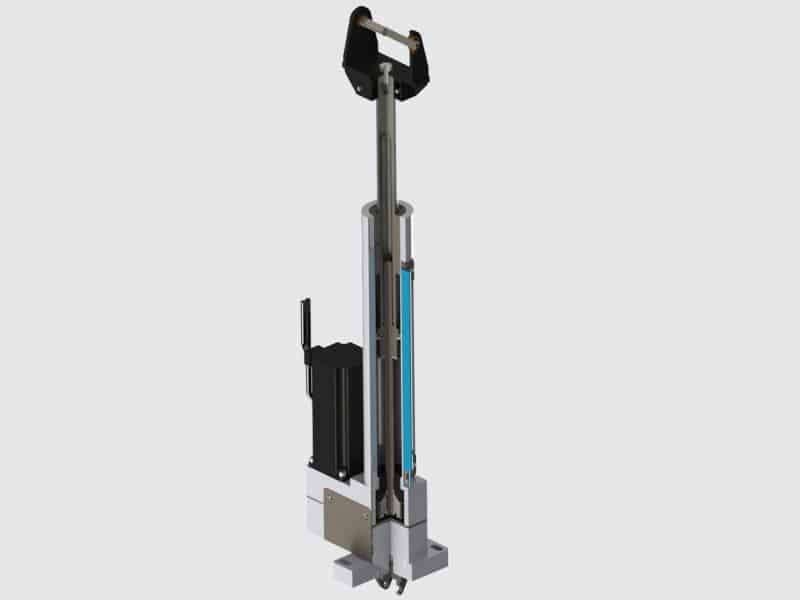

Vérin électrique robuste
Servo-vérin électrique à capteur de force intégré conçu pour une durée de vie optimale en endurance.

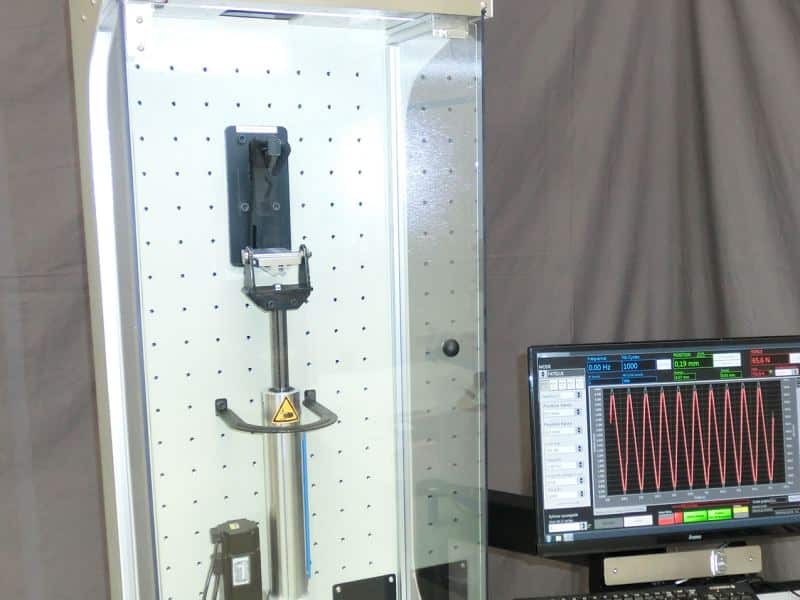

Sécurité de l’opérateur
Protection de l’utilisateur par porte vitrée. L’ouverture de la porte arrête automatiquement l’essai.

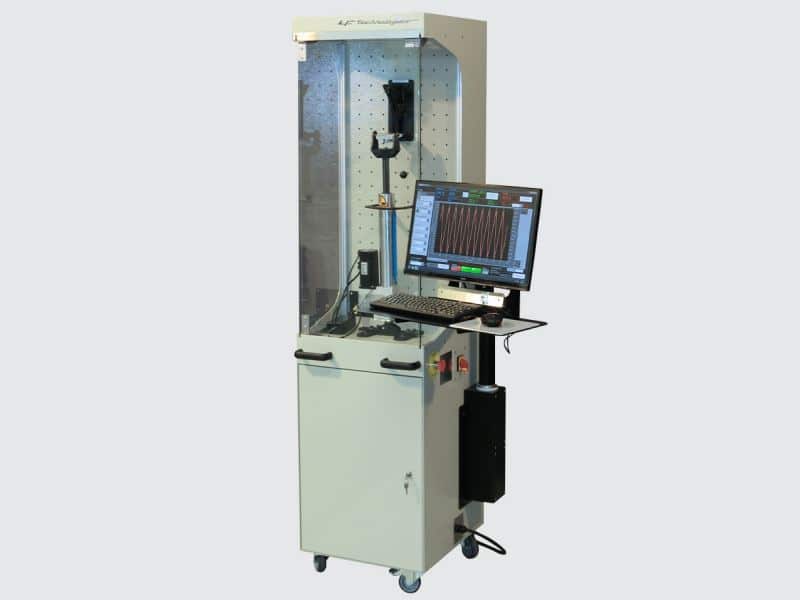

Banc de fatigue en traction et compression
Le banc de fatigue en traction/compression permet de tester des pièces en traction/compression, selon des cyclages lents ou rapides (essais de fatigue).
Avantages du du banc de fatigue
Etriers
Optimisation de forme d’étriers équestres dans diverses conditions de charge.
Aérateurs automobiles
Possibilité de réaliser le contrôle des efforts de manœuvre (orientations et molette).
Maroquinerie
Simulation d’actionnements répétés d’ouverture / fermeture.
Paramétrage simple
Programmation simple des cycles d’endurance par enchaînement de blocs de fonctions.

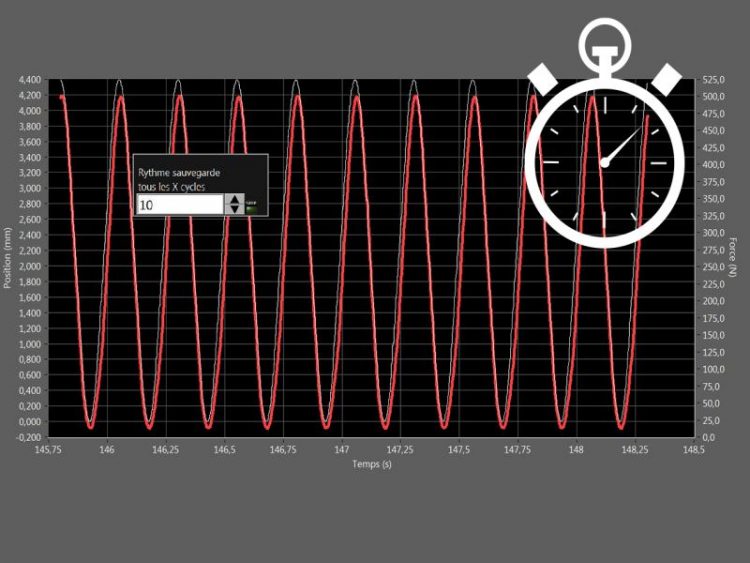

Sauvegarde automatique
Enregistrement automatique des mesures à un rythme paramétrable.
Banc de Fatigue en Traction et Compression
Banc d’essai de fatigue en traction sur des étriers.
Le banc d’essai permet d’estimer la durée de vie en fatigue de l’étrier. Les essais de fatigue caractérisent la capacité de l’étrier à résister à une sollicitation cyclique pour reproduire au mieux les conditions d’exploitation.
CARACTÉRISTIQUES TECHNIQUES du banc de Fatigue en Traction et Compression
Spécifications | MFTC |
Actionneur | |
Force maxi. (traction et compression) | 2 500 N |
Force maxi. en fatigue | 2 000 N |
Vitesse maxi. | 200 mm/s |
Course maxi. | 200 mm |
Résolution de la mesure de déplacement | 0,01 mm |
Précision du positionnement statique | 0,05 mm |
Fréquence maxi. | 10 Hz |
Capteur de force | |
Etendue de la mesure (traction/compression) | 0-2 500 N |
Précision de la mesure | ±1 N |
Surcharge admissible | 150 % |
Liaison PC | Ethernet |
Alimentation électrique | 230 VAC - 5A |
Dimensions | |
Hauteur totale | ≈ 1 900 mm |
Largeur (hors pupitre) | ≈ 500 mm |
Profondeur | ≈ 550 mm |
Hauteur de l'espace d'essais | ≈ 860 mm |
Poids | ≈ 220 kg |
