Banc de test de fluage sur éprouvettes
Banc de fluage en traction pour test de conformité à la norme ISO 899-1 d'éprouvette en composite et polymère. Banc d'essai mécanique simple sur éprouvette.
Voir le projet
Banc de Fluage
Ref : MBFL
- Capteur de force haute résolution sans dérive
- Extensomètre optique qui assure la mesure de déformation
- Enceinte thermique permettant de réguler la température ambiante par air pulsé
- Fixation simple des éprouvettes et des règles de calibration optique
Produits testés
Secteur d’activités
Fonctions principales
Ce banc de Fluage permet de réaliser des essais de fluage en traction et en compression sur une ou plusieurs éprouvettes, dans une enceinte à température contrôlée (jusqu’à +250°C).
L’effort est appliqué par un vérin électrique asservi en force par un capteur à jauges de contraintes.
La mesure d’allongement peut être donnée par la position numérique du vérin ou un système d’extensomètre à caméras numériques à haute résolution.
Ce banc de test de fluage permet également de réaliser des essais classiques de traction à vitesse rapide.
Mode de fonctionnement
Les éprouvettes sont attachées en « série » à notre machine d’essai de fluage grâce à des pinces spécifiques. Le montage en série assure une égalité totale des faces appliquées à chaque éprouvette.
Après une première mise en charge, le banc applique une force de fluage asservie.
Pour effectuer des mesures d’allongement grâce à l’extensomètre optique, l’opérateur sélectionne, sur chaque éprouvette, deux repères optiques qui seront utilisés comme référence de la mesure de longueur. Les caméras se déplacent ensuite automatiquement pour suivre la position de chaque repère.
Banc développé pour répondre à ces normes :

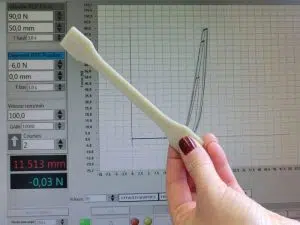

Test tubes
Éprouvettes de forme standardisée pour tous types de matériaux.
Fibres textiles
Test de la résistance des fibres de différents textiles (coton, élasthanne, lin, etc.).
Banc d’essai de fluage MBFL par LF Technologies
Le banc de fluage permet de réaliser des essais de fluage en traction et en compression sur une ou plusieurs éprouvettes normalisées, dans une enceinte à température contrôlée (jusqu’à 250°C).
Avantages du du banc de fluage
Assemblage par collage
Caractérisation de colle par mesure de l’écoulement à long terme entre deux pièces.

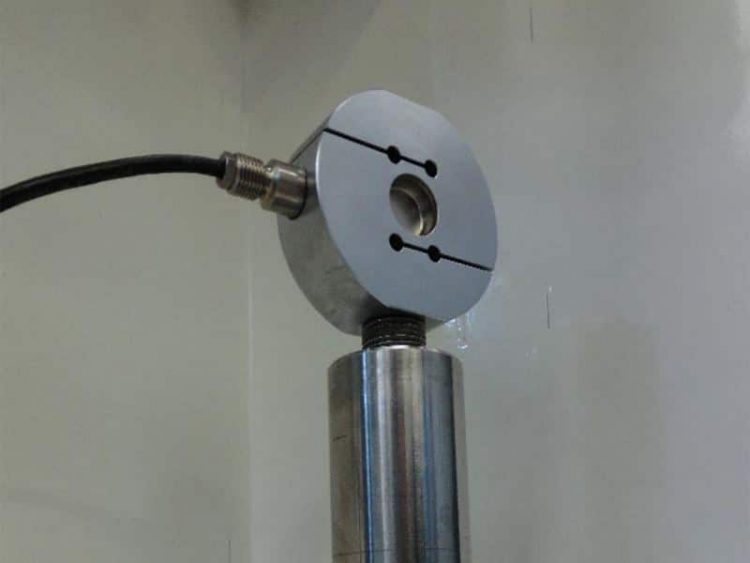

Capteur de force
Capteur de force haute résolution sans dérive.

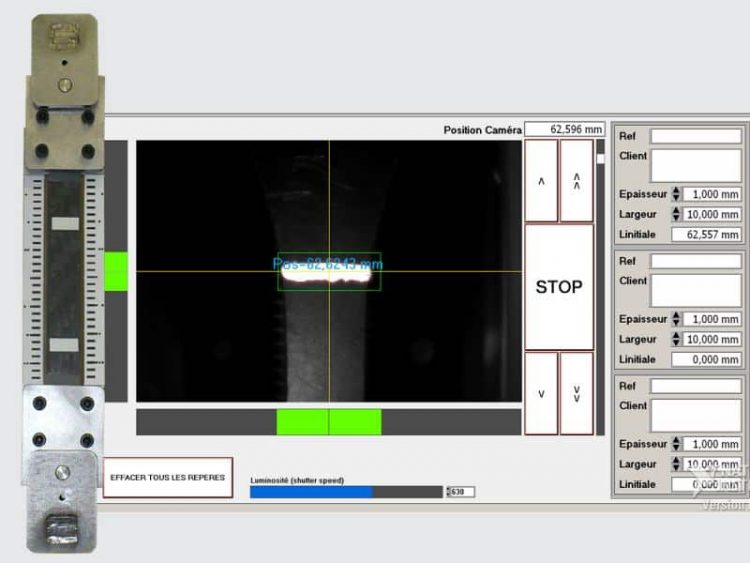

Extensomètre optique
La mesure de déformation est assurée par un extensomètre optique.

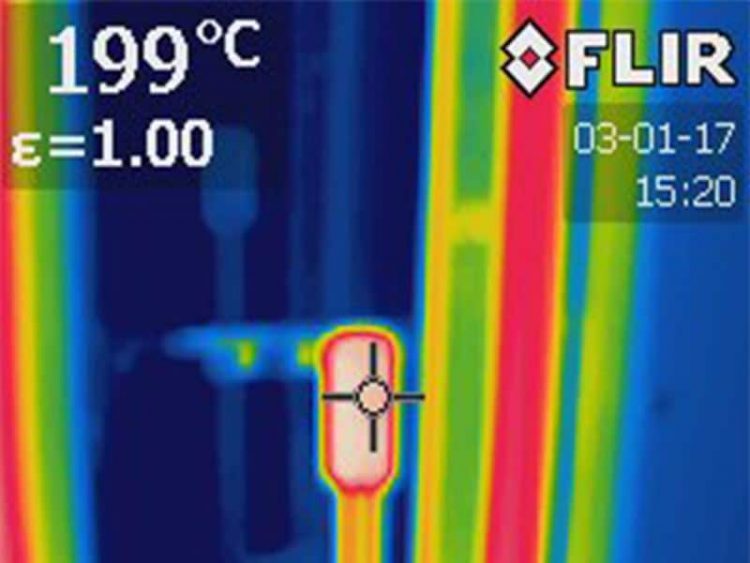

Enceinte thermique
Régulation automatique de la température ambiante par air pulsé.

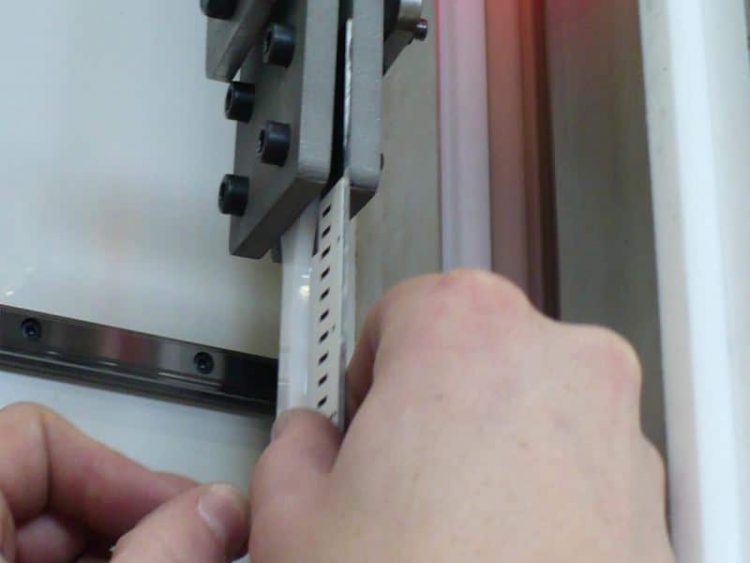

Ergonomie
Fixation simple des éprouvettes et des règles de calibration optique.
CARACTÉRISTIQUES TECHNIQUES du banc d’essai de fluage
Spécifications | MBFL |
Vérin de traction | |
Force de traction | 20 000 N |
Vitesse max | 40 mm/s |
Course du vérin | 200 mm |
Précision de la mesure de force | 1 N |
Résolution de la mesure de force | 0,5 N |
Résolution de la mesure de déplacement | 0,1 µm |
Extensométrie par vision | |
Mesure optique de déplacement par vision | 975 mm max. |
Extensométrie multi-éprouvettes | |
Sensibilité de la mesure optique | 0,0001 mm |
Précision de la mesure optique (sans règle de référence) | ± 0,01 mm |
Précision de la mesure optique relative sur règle de référence | ± 0,001 mm |
Enceinte thermique | |
Régulation de la température de l'enceinte thermique | Jusqu’à 250°C |
Régulation | ± 1°C |
Puissance de chauffe | 2 000 W |
Escamotage de l'enceinte thermique | |
Air brassé | |
Double résistance | |
Logiciel spécifique | |
Programmation des paramètres d'essai | |
Sauvegarde des paramètres d'essai | |
Contrôle des mouvements et fonctions | |
Acquisition mesure de déplacement, force et température | |
Visualisation des divers paramètres de mesure | |
Archivage des résultats | |
Essais de fatigue | |
Essais de traction | |
Essais de traction cyclés | |
Rapports de traction automatique | |
Dimensions d'un poste | |
Largeur | 550 mm |
Hauteur | 550 mm |
Profondeur | ≈ 2 210 mm |
Poids | ≈ 300 kg |
Alimentation | |
Alimentation électrique 220 V mono + terre + neutre | 4,8 kW |
