Banc de fatigue pour balles

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

Réaliser des tests de fatigue sur des matériaux composites, permettant de reproduire des sollicitations mécaniques représentatives des conditions d’utilisation réelles.

Problématique

Le dispositif de test de fatigue doit être innovant et adapté aux matériaux à tester. De plus, le système doit être modulaire et évolutif afin d’intégrer de nouvelles fonctionnalités selon l’avancement des recherches du client sur le comportement mécanique des composites, en couplage avec la température et l’humidité.

Le système doit pouvoir être piloté selon des profils de position ou de force complexes.

Solution et Résultat

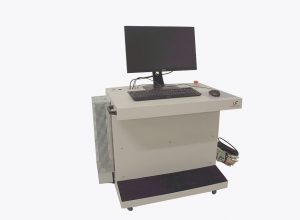

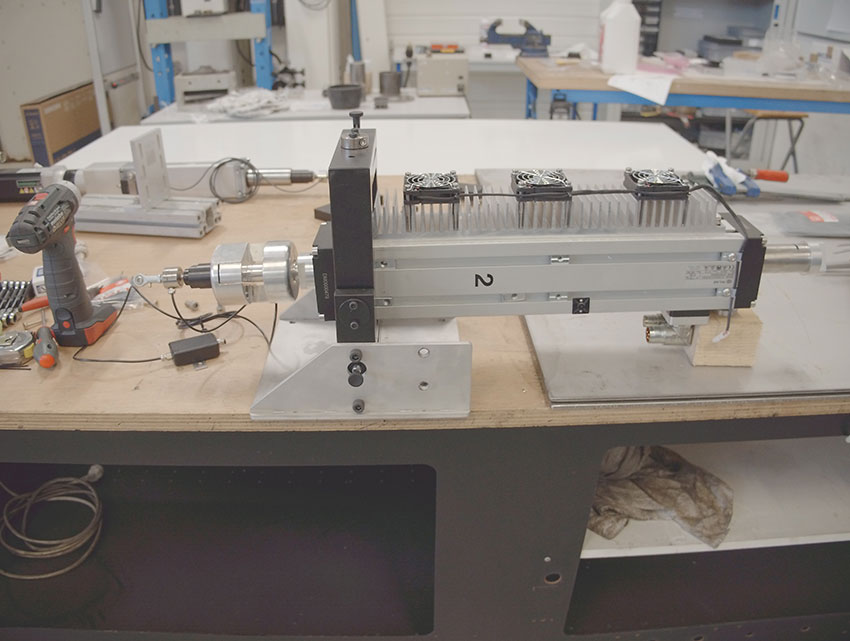

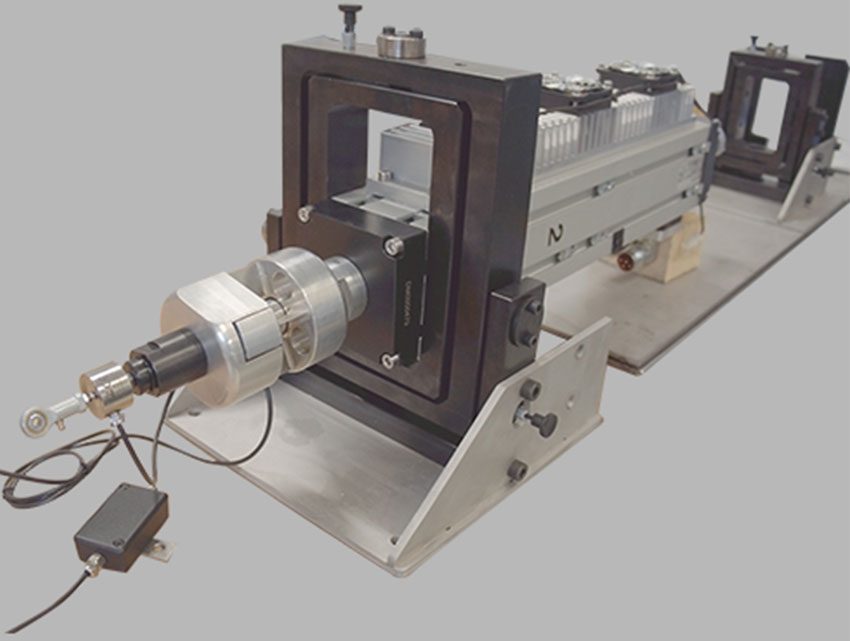

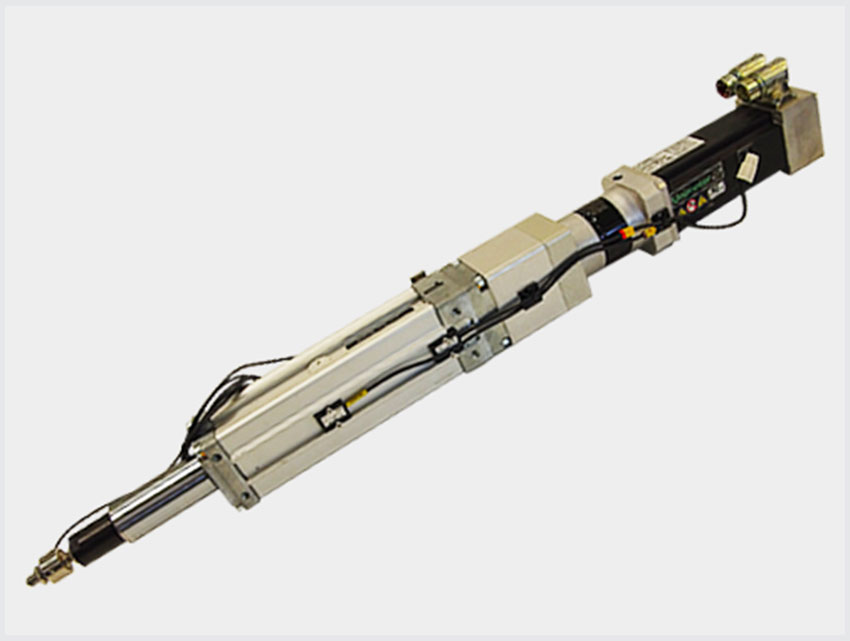

LF Technologies propose un dispositif comprenant deux vérins électriques, deux capteurs de force ainsi qu’un pupitre de commande. Chaque axe est piloté indépendamment, soit en manuel, soit selon une trajectoire programmée. De plus, chacun des axes est équipé d’un moteur linéaire ou brushless, piloté par un variateur.

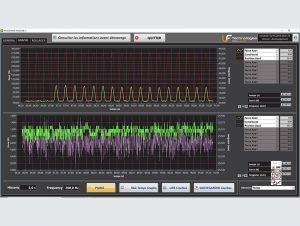

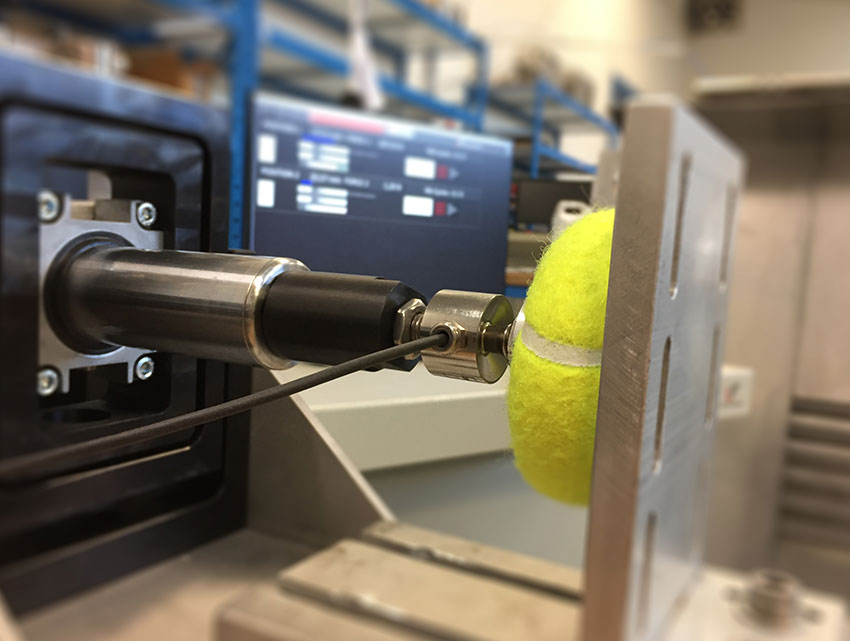

Le PC intégré est doté d’un logiciel spécifique qui permet de visualiser et contrôler les mesures, actionneurs et variateurs (position ON/OFF, recherche de zéro, etc.), d’effectuer le cyclage automatique selon une trajectoire programmée, de sauvegarder les mesures effectuées lors d’un test et d’étalonner les mesures. Le pilotage des mouvements manuels ou selon une trajectoire programmée est réalisé via une consigne de vitesse analogique, et la position est mesurée par un retour codeur. La mesure de force est assurée par un capteur traction/compression.

La programmation des trajectoires complexes de position ou de force est faite simplement à partir de fichiers tableurs, qui peuvent être issus de mesures réalisées en conditions réelles.

Ce dispositif de pilotage peut être utilisé seul ou bien intégré à un banc d’essai d’endurance mécanique, afin de tester la durée de vie en fatigue d’un produit ou matériau. Il est implanté en laboratoire de Recherche & Développement.
