Banc de test pour une pièce d’un propulseur de fusée

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Conception et réalisation d’un banc d’essai sur-mesure pour propulseur de fusée, intégrant une solution 100% électrique pour la génération de mouvements complexes (inclinaison, oscillation, compression) et un système de pressurisation air/eau contrôlé. Ce banc d’essai pour propulseur de fusée allie précision, répétabilité et ergonomie pour répondre aux exigences du secteur aérospatial.

Problématique

Les essais impliquent la génération de mouvements complexes (inclinaison, oscillation, compression), qui doivent suivre des profils de position très précis et être parfaitement synchronisés.

Traditionnellement, ces bancs d’essai pour moteurs de fusée utilisent des vérins hydrauliques, une technologie éprouvée mais dont la synchronisation fine en position reste difficile, notamment pour des mouvements complexes et répétables, comme c’est le cas ici.

Notre solution

Nous avons développé une solution innovante basée sur des vérins électriques, offrant une précision de positionnement supérieure, une synchronisation native et une maîtrise fine des mouvements.

En complément, le banc d’essai propulseur de fusée intègre un système de gestion de la pression (air/eau), une acquisition de données embarquée, et respecte les exigences de sécurité de la directive DESP.

LF Technologies a conçu un banc d’essai sur-mesure incluant :

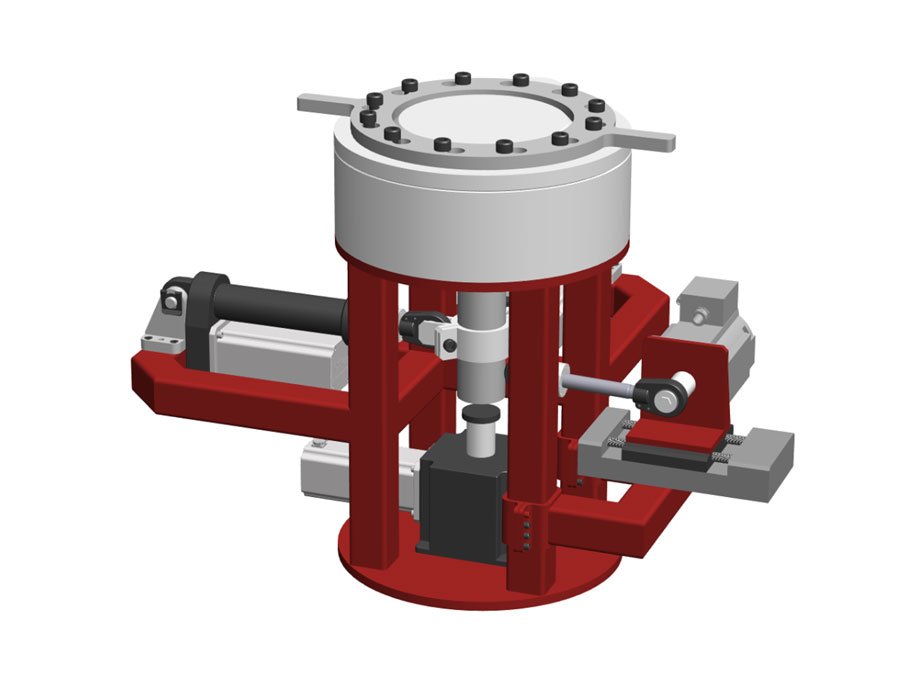

• Une enceinte de test pressurisée conçue selon les normes DESP et un circuit de pressurisation asservi
• Trois servo-vérins électriques synchronisés pour générer les efforts d’inclinaison, d’oscillation et de compression
• Un système de pilotage et d’acquisition développé sous LabVIEW

Fonctionnement général

Montage sécurisé de la pièce

Grâce à un appareillage de retournement, l’opérateur peut facilement fixer la pièce à tester sur ses outillages avant son insertion dans l’enceinte de test.
Le serrage est précis, avec des joints assurant l’étanchéité.

Insertion dans l’enceinte

La pièce outillée est insérée à hauteur ergonomique, le couvercle se referme avec un système de fermeture assistée, et des capteurs valident automatiquement la bonne fermeture avant la mise sous pression.

Gestion de la pression

Remplissage air/eau, purge automatique, mise en pression contrôlée via circuits HP/BP. Un capteur haute précision détecte toute fuite, même minime.

Génération des mouvements

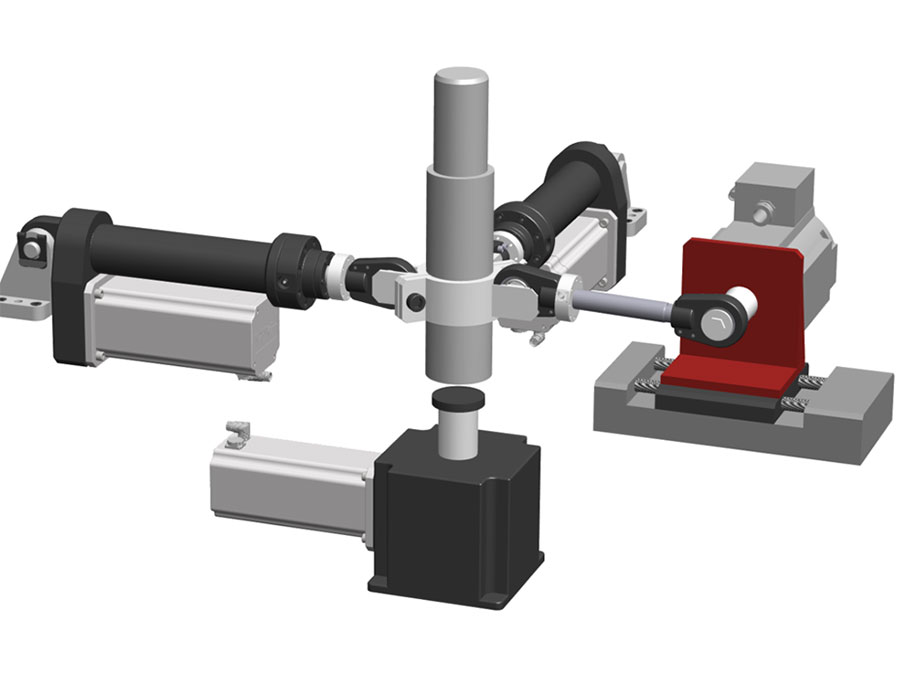

• Inclinaison par deux vérins synchronisés (servo-motorisés) avec inclinomètre pour vérification automatique
• Compression par vérin vertical avec mesure de déplacement sans contact (laser)
• Oscillation d’inclinaison par excentrique mécanique assurant une précision de profil optimale

Acquisition et supervision

Le logiciel de pilotage LabVIEW permet de :

• Programmer les séquences d’essais
• Visualiser les courbes en direct
• Enregistrer les données et éditer des PV automatiques
• Gérer les droits selon les niveaux d’utilisateur

Résultat

Grâce à ce banc d’essai nouvelle génération pour propulseur de fusée, l’industriel du secteur aérospatial bénéficie :

• D’une solution 100% électrique, fiable et précise
• D’une interface de pilotage intuitive et évolutive
• D’une excellente répétabilité et précision de mesure
• D’une réduction des temps de manipulation grâce à un montage ergonomique
