Banc d’endurance pour électrovanne de robinetterie

Fonctions principales

Le LifeEV est un banc d’endurance permettant d’estimer la durée de vie, les performances et les caractéristiques hydrauliques des électrovannes de robinets sanitaires à ouverture et fermeture électroniques.

Les tests sont réalisés pour répondre aux normes EN15091 .

Fonctions automatiques de test :

• Gestion des électrovannes d’alimentation d’eau (chaude ou froide sur chaque alimentation)
• Cyclages de température automatique
• Commande d’ouverture /fermeture de l’électrovanne avec durée d’impulsion réglable
• Recherche automatique de la durée mini d’impulsion électrique pour ouvrir l’électrovanne.
• Test de coup de bélier sur fermeture de l’électrovanne, avec mesure du pic de pression
• Test en pression statique

Mode de fonctionnement

Découvrez le fonctionnement de notre banc d’endurance pour électrovanne de robinetterie

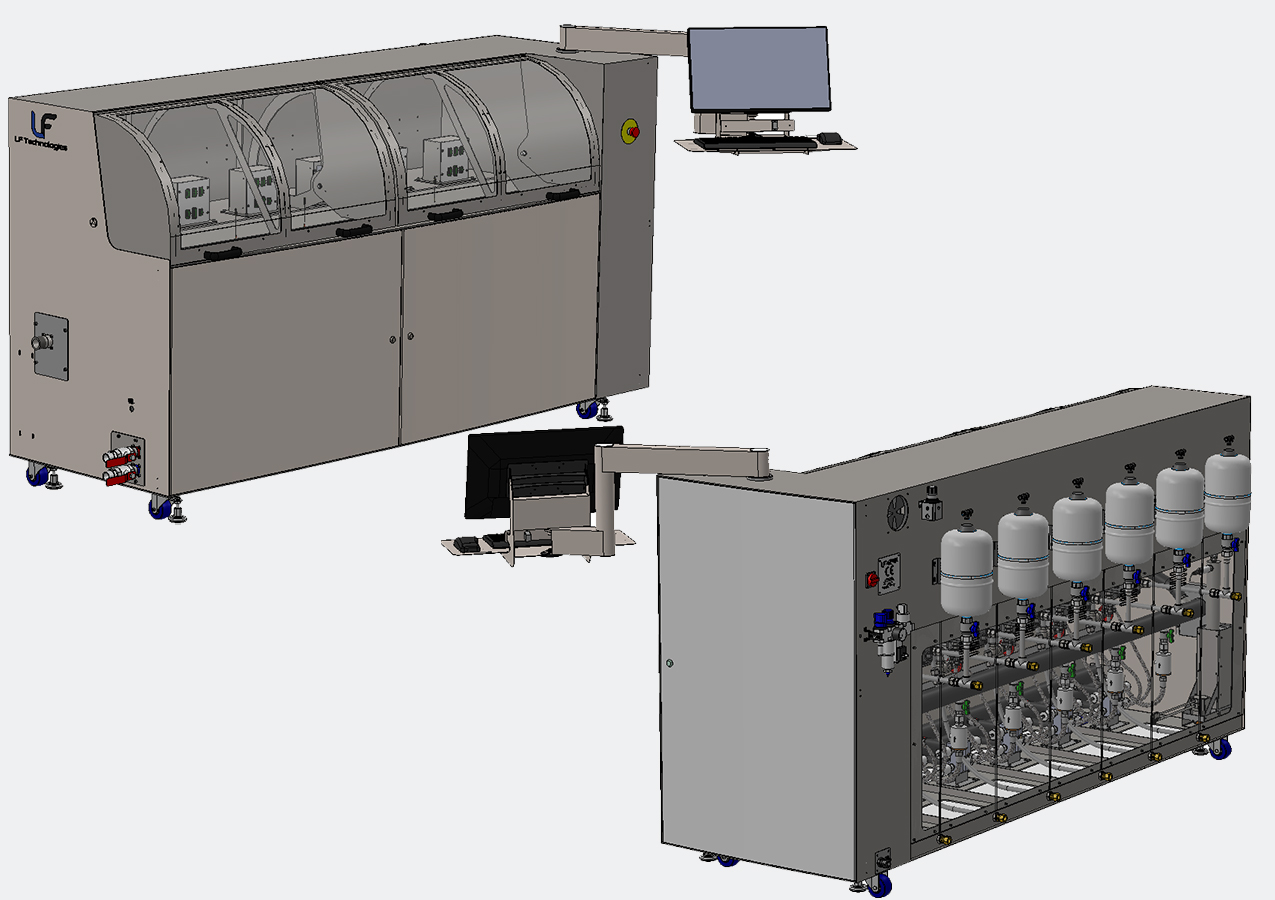

L’équipement est un banc d’essai équipé de plusieurs modules (de 2 à 6), conçus pour effectuer des essais de performance et d’endurance d’électrovannes et composants de robinets.

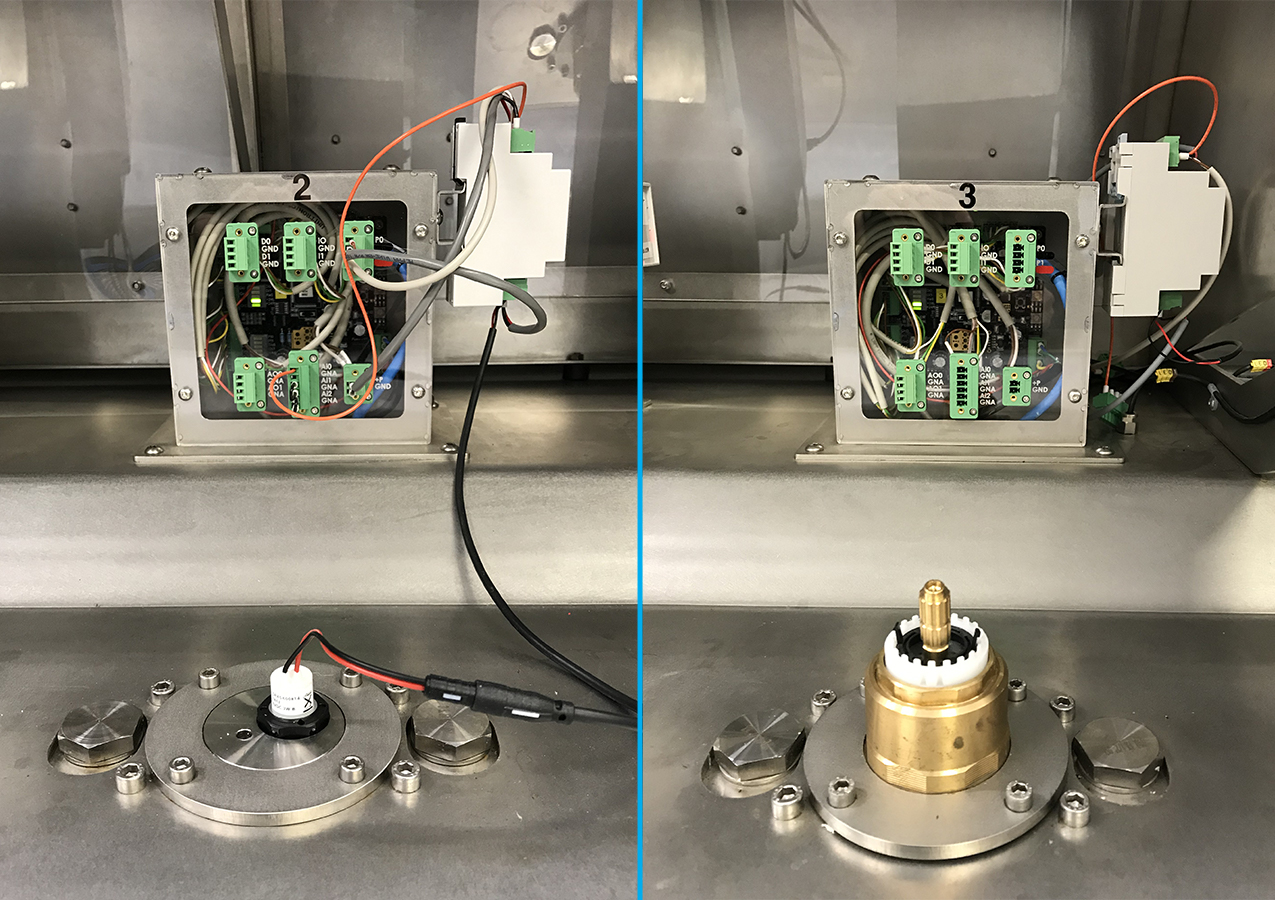

Chaque produit testé est monté dans un outil spécifique, connecté à une alimentation en eau chaude et froide et une sortie d’eau mitigée canalisée. Une électrovanne sur la sortie permet d’effectuer des tests d’étanchéité.

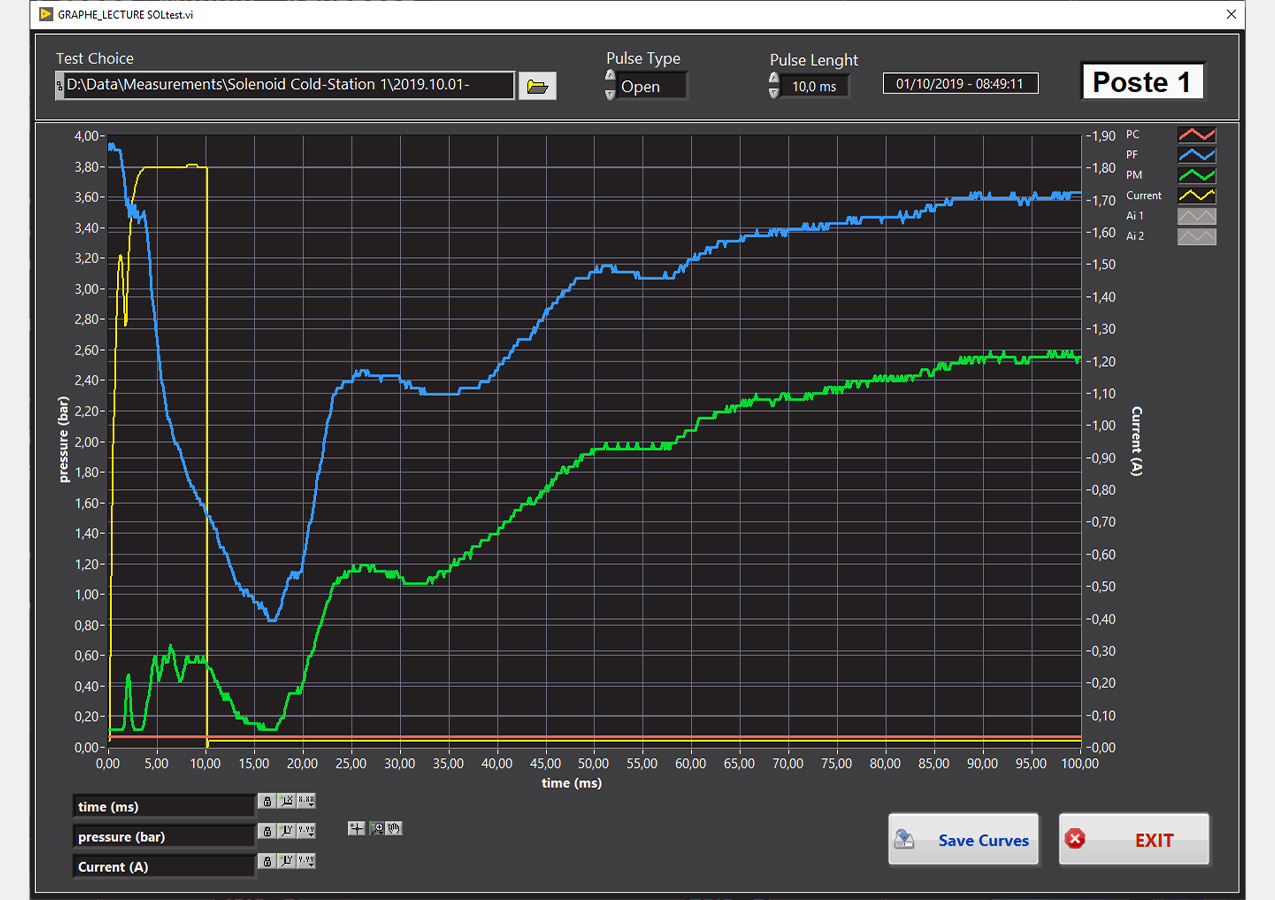

Pour les tests des électrovannes, chaque électrovanne est connectée à une alimentation électrique spécifique, à tension réglable, durée d’impulsion électrique réglable, avec une acquisition haute fréquence des signaux (tensions et intensité). Cette acquisition est synchronisée avec des mesures de pression à haute fréquence. Ce module de contrôle d’électrovanne permet de tester les temps d’ouverture et de fermeture de l’électrovanne en fonction de la pression d’alimentation, et des caractéristiques (tension et durée d’impulsion) du signal de commande. Ce système, couplé au module “Serpentins pour coups de bélier” permet de mesurer les pics de pression (coup de bélier) générés par l’électrovanne à sa fermeture.

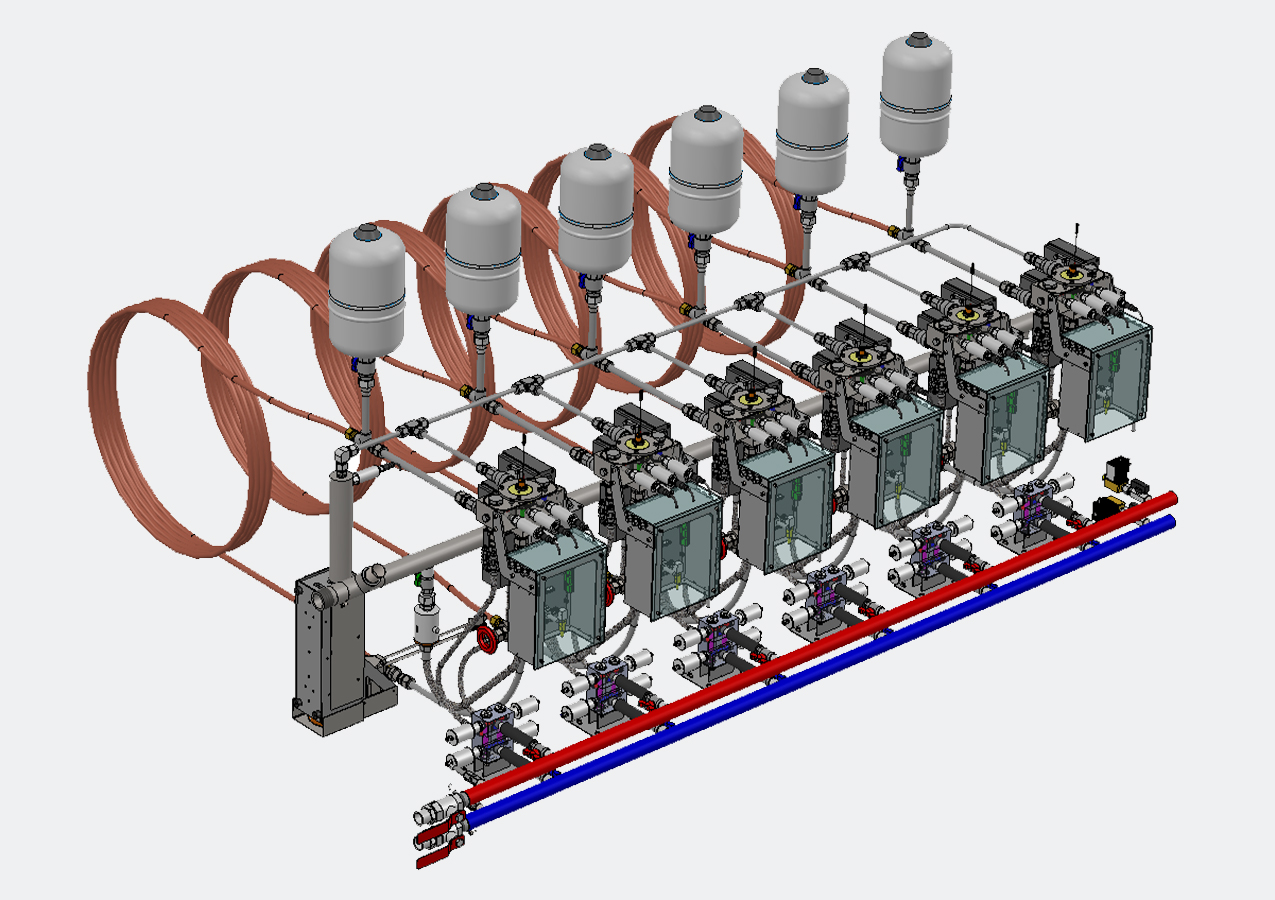

Chaque ligne de test est équipée de vannes d’inversion de température permettant d’alimenter chaque entrée du module en eau chaude ou en eau froide pour effectuer des cyclages de températures.

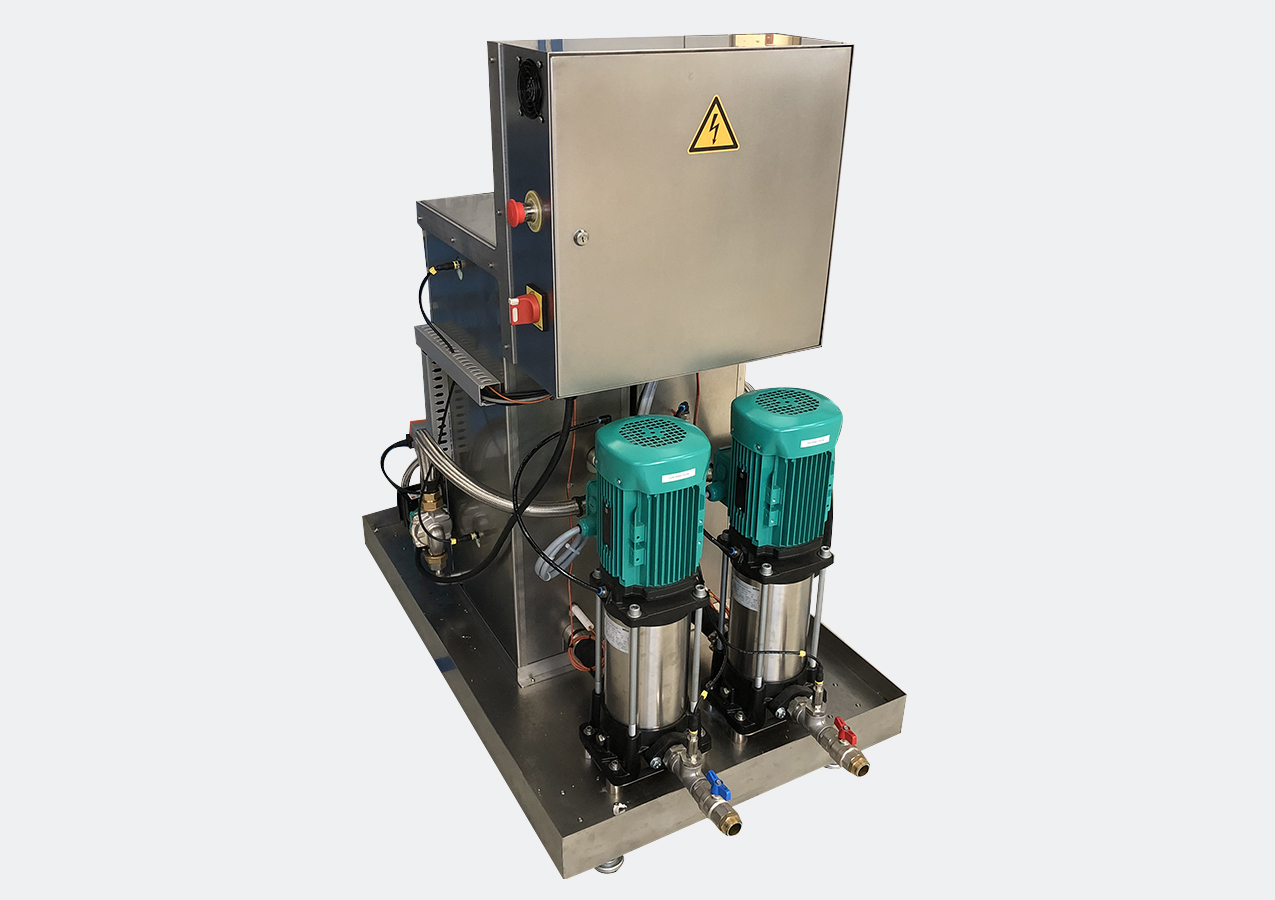

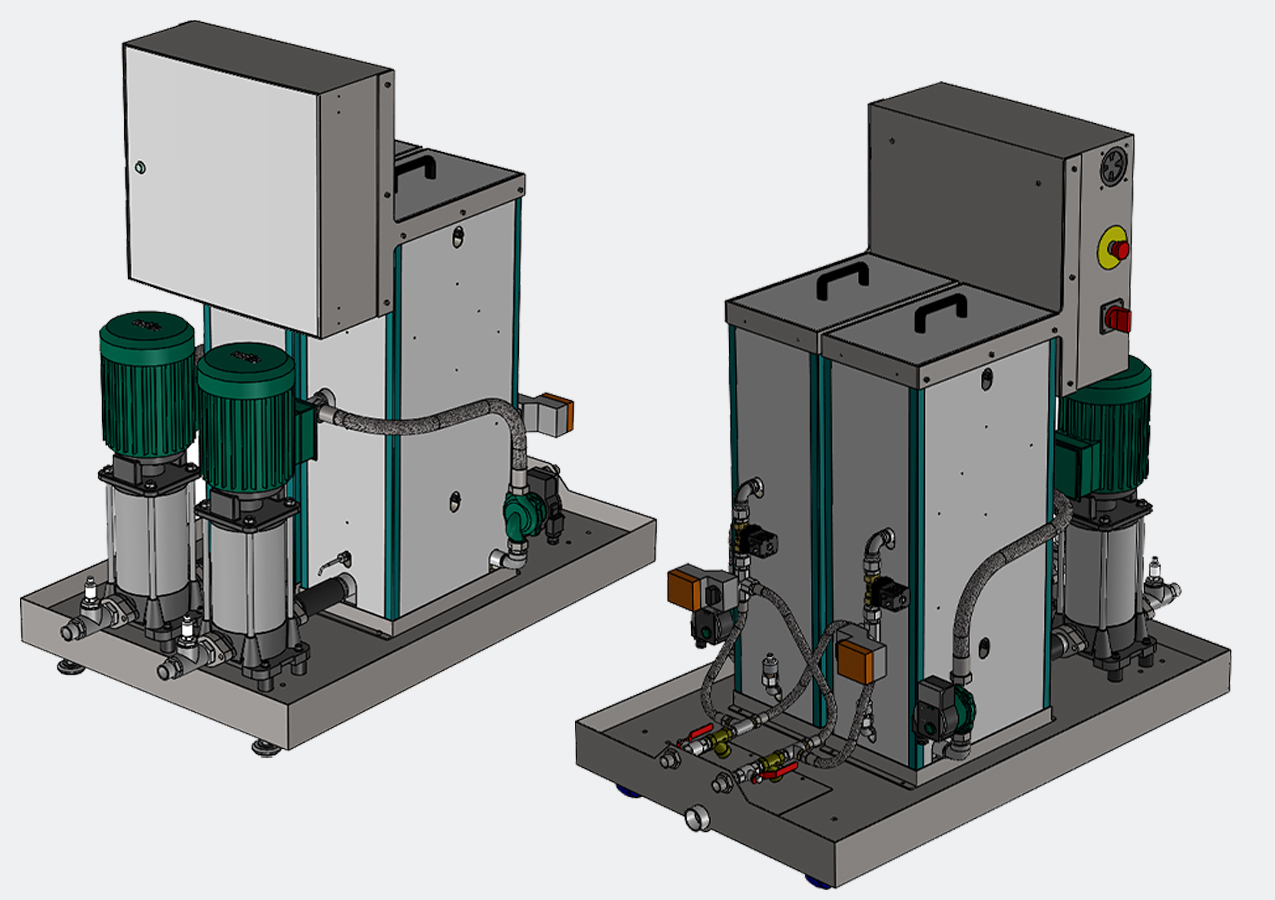

Le banc est connecté à 2 entrées d’eau chaude et froide. La génération de la température se fait à l’extérieur du banc. Les pressions d’alimentation en eau chaude et froide sont assurées soit directement par le réseau alimentant le banc, soit par un générateur de pression externe (option).

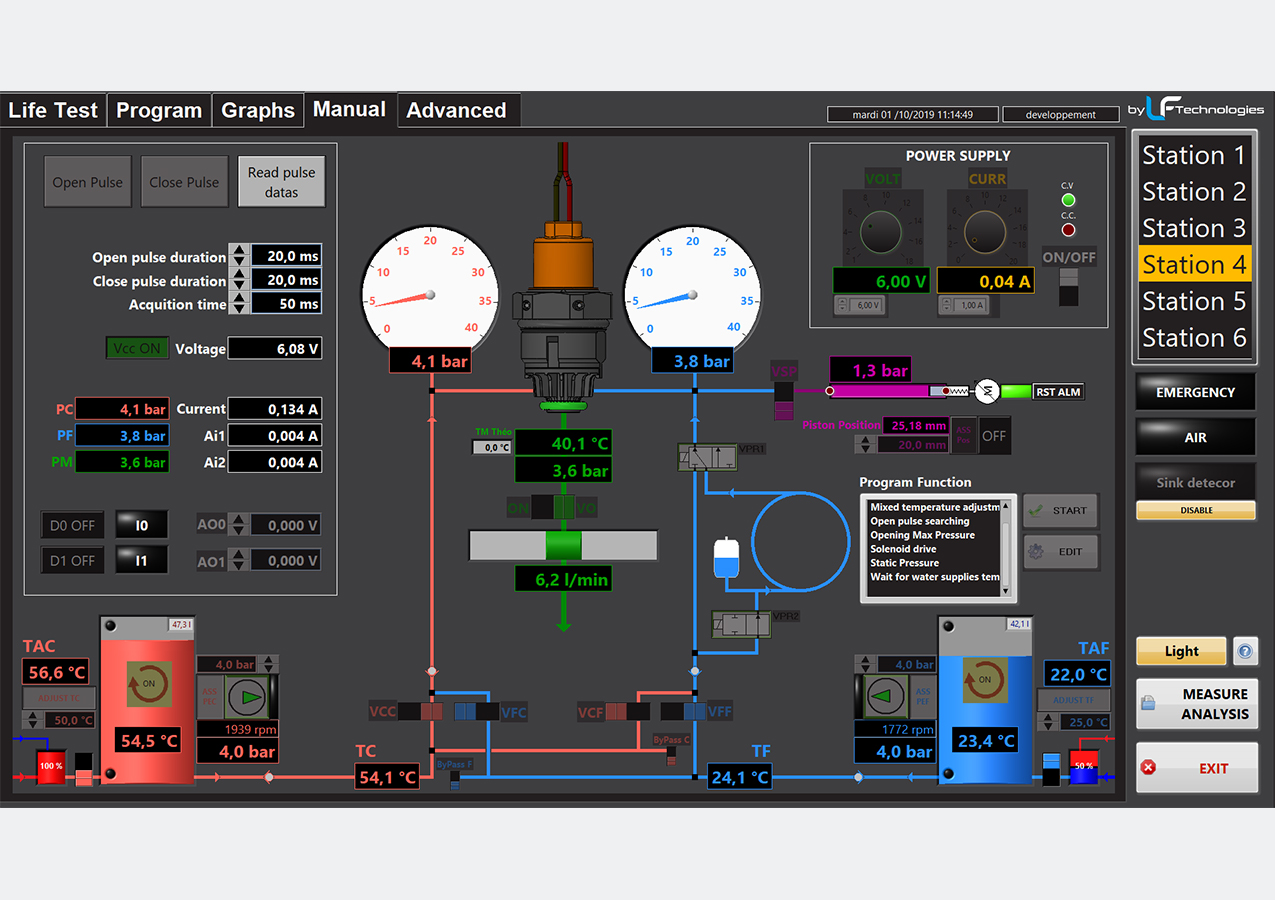

Le logiciel effectue tous les tests de performance et d’endurance par simple programmation.

Générateur de pression statique

Le générateur de pression statique est constitué d’un piston plongeur motorisé associé à un capteur de pression. La pression est contrôlée grâce au mouvement du piston qui comprime l’eau dans le cylindre, quelles que soient les conditions d’essai : dilatation du produit, changements de température, fuites (dans la limite des débits et de la puissance du système).

Le générateur de pression statique est commun à l’ensemble des lignes de test. Chaque ligne de test est équipée d’une électrovanne d’isolement permettant de connecter ou non la pression statique au produit testé.

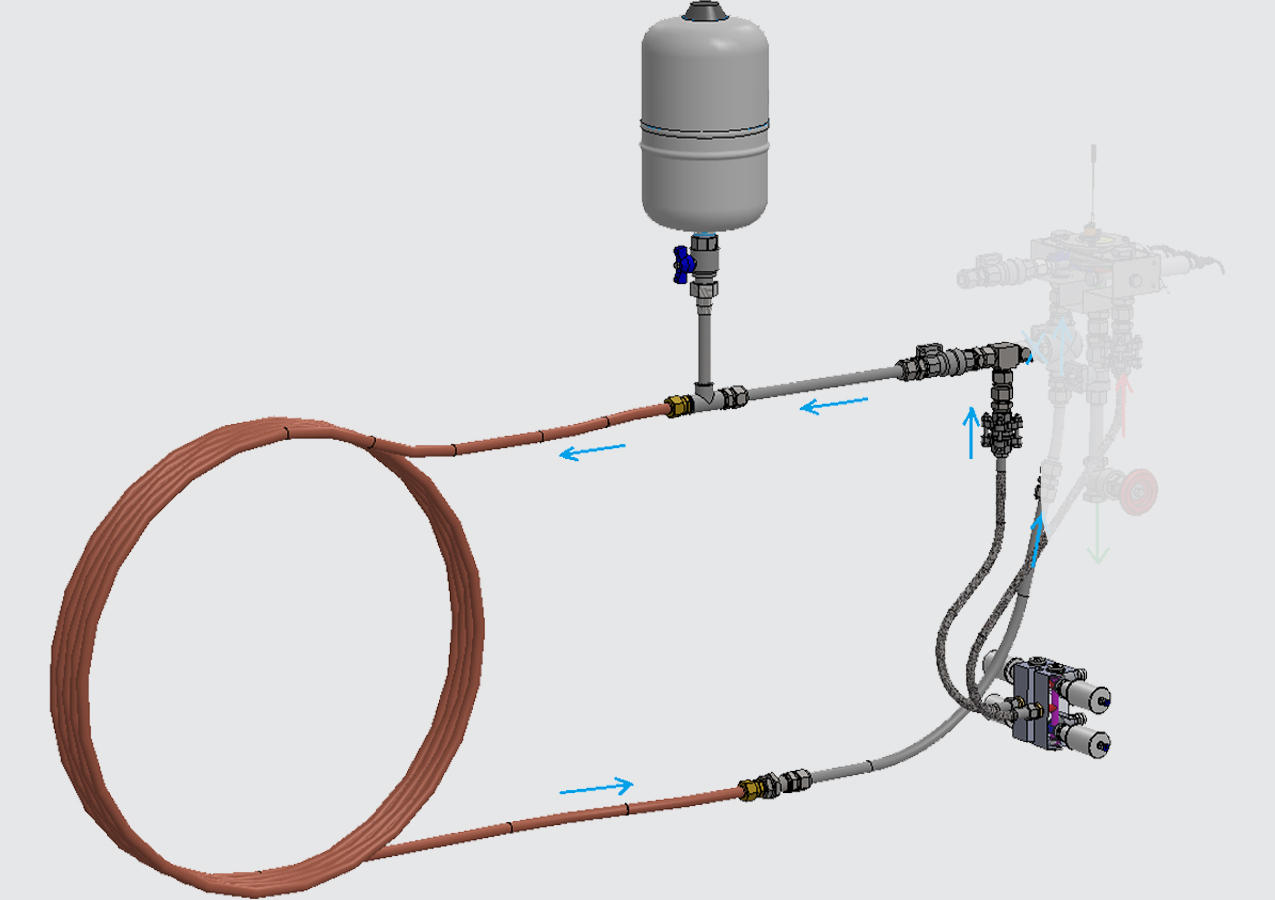

Serpentins pour coup de béliers

Les systèmes de serpentins pour coup de béliers sont utilisés pour simuler l’inertie de l’eau en amont des électrovannes, afin de mesurer le coup de bélier généré par l’électrovanne lors des tests de fermeture.

Banc développé pour répondre à ces normes :

EN-15091

Voir toutes les normes
