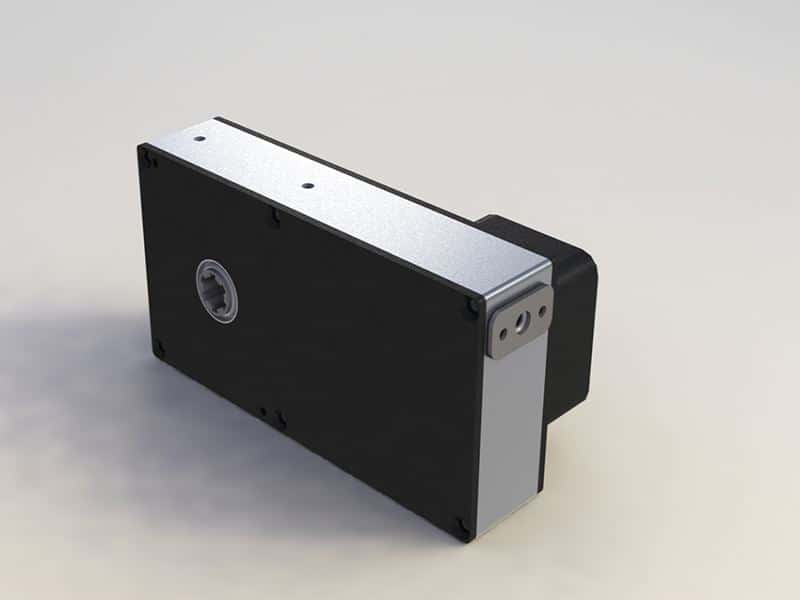

Module Actionneur rotatif électrique
- Facilité d’intégration
- Système autonome
- Gestion position, vitesse, effort
- Pilotable par une consigne externe (réglages asservis)
Produits testés
Secteur d’activités
Fonctionnalités
Actionneur Rotatif
Description
L’actionneur rotatif électrique est un servomoteur équipé d”une mesure de couple et d’une mesure absolue de position angulaire sur 1 tour. L’actionneur rotatif permet d’effectuer des mouvements de rotation. Il peut être piloté en position, vitesse et couple. Il est équipé d’un arbre creux cannelé qui peut recevoir une multitude d’outillage. Il peut en outre être accouplé à un actionneur linéaire pour combiner des mouvements de translation et de rotation (par exemple pour actionner des mitigeurs mécaniques monocomande).
Caractéristiques du matériel
- Couple max. de 3.7 à 25 N.m
- Vitesse max. 30 à 214 tr/min
- Commande en position, vitesse ou couple
- Système de transmission possible par cannelures ou la platine équipée de 4 trous taraudés
- Connectique M12 8 points (puissance + communication)
- Possibilité d’utiliser un arbre traversant
- Electronique de commande intégrée
- Paramétrage des mouvements via application dédiée ou communication directe Ethernet pour intégration
Technologie
- Motorisation pas à pas
- Variateur intégré
- Mesure de position absolue
- Mesure de force et couple intégrées
connecteurM12
connecteurM12-wire-list-rotatif
Plan actionneur Rotatif
tableau-descriptif-technique
Tableau Descriptif Technique Actionneur Rotatif
Montage actionneur rotatif
Montage actionneur rotatif
Exemple de montage pour robinetterie
Exemple de montage pour robinetterie
Montage actionneurs
Montage actionneurs
Actionneur Rotatif
Actionneur Rotatif
Plan-connecteur-actionneur-lineaire-new
mitigeur-thermostatique

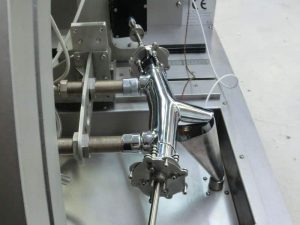

Deux actionneurs rotatifs viennent se positionner sur les mitigeurs thermostatiques pour entamer un test complet selon les normes NF3
