Conformateur de siège
Le conformateur de siège est une machine spéciale sur mesure conçue et réalisée par LF Technologies pour accompagner les acteurs de l’aéronautique, du ferroviaire et de l’automobile dans le développement, l’optimisation et la validation ergonomique des sièges.
Produits testés
Secteur d’activités
Fonctionnalités
Le CS-ComfortLab – Conformateur de siège sur mesure est conçu pour offrir une représentation fidèle du comportement mécanique et ergonomique d’un siège dans des conditions d’utilisation réalistes.
La machine permet notamment :
- La simulation de différentes géométries de sièges, par ajustement précis de l’assise, du dossier et des appuis
- Le pilotage indépendant ou groupé des vérins de la matrice d’assise
- La mesure simultanée des forces d’appui et de cisaillement exercées entre le siège et l’utilisateur
- Le réglage fin des appuis lombaire, dorsal et tête, afin de reproduire différentes configurations ergonomiques
- La reproduction et l’enregistrement de configurations, pour des analyses comparatives et répétables
- L’adaptation à un large panel de morphologies, incluant des utilisateurs jusqu’à 120 kg
Ces fonctionnalités font du conformateur un outil de référence pour l’analyse objective du confort, dès les phases de conception.
Technologies
Cette machine spéciale combine plusieurs technologies développées et intégrées par LF Technologies, dans une approche globale de mécatronique avancée :
- Matrice instrumentée de 52 vérins, chacun équipé :
- d’une mesure de force d’appui
- d’une mesure de force de cisaillement
-
Architecture mécatronique multi-axes, permettant :
- déplacement 3D de l’assise
- inclinaison du dossier
- déplacement 2D du plancher
- inclinaison globale de la machine
- Système de sécurité actif, avec détection automatique des risques d’interférences et arrêt immédiat des mouvements
- Pilotage logiciel sous LabVIEW, développé spécifiquement pour l’application
- Interfaces Homme-Machine dédiées, accessibles via PC et tablette connectée en Wi-Fi
- Interfaces programmables ouvertes, permettant l’intégration de développements spécifiques par l’utilisateur
L’ensemble des technologies est intégré dans une machine robuste, fiable et évolutive.
Points forts de cette machine
Le CS-ComfortLab apporte des bénéfices concrets à chaque étape du développement produit :
- Objectivation du confort grâce à des mesures physiques reproductibles
- Réduction des phases d’essais itératifs sur prototypes
- Accélération du processus de conception des sièges
- Comparaison fiable de différentes architectures et réglages
- Exploitation simple et intuitive, malgré la complexité fonctionnelle
- Évolutivité de la machine, via l’ajout d’interfaces et de scénarios spécifiques
- Sécurité maximale pour l’utilisateur, intégrée dès la conception
Cette machine spéciale devient ainsi un véritable outil d’aide à la décision, au service de l’innovation et de la performance ergonomique.

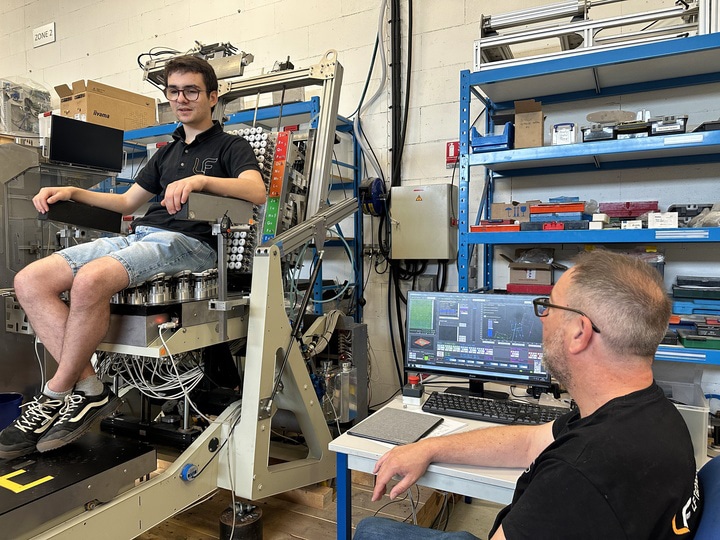

Conformateur de siège LF Technologies
Conformateur de siège LF Technologies
Conformateur de siège vue de profil
Conformateur de siège vue de profil
Matrice des verins du conformateur de siège
Matrice des verins du conformateur de siège
Matrice des verins du conformateur de siège
Matrice des verins du conformateur de siège
Zoon sur un vérin du conformateur de siège
Zoon sur un vérin du conformateur de siège
conformateur-de-siège
Avantages du CS-ComfortLab –
Conformateur de siège
Des données fiables pour orienter la conception
Le conformateur de siège permet de transformer le ressenti utilisateur en mesures physiques précises (forces d’appui et de cisaillement), offrant une base objective pour comparer, valider et optimiser les géométries de sièges.
Des conditions proches de l’utilisation réelle
Grâce à ses multiples réglages et à sa matrice de vérins instrumentée, la machine reproduit fidèlement les positions, mouvements et interactions entre le siège et l’utilisateur, sur un large panel de morphologies.
Une machine adaptée aux besoins présents et futurs
Conçu comme une machine spéciale sur mesure, le conformateur s’adapte aux objectifs spécifiques du projet et peut évoluer dans le temps via de nouvelles interfaces, scénarios ou configurations de test.
Conformateur de siège
Simulation de multiples géométries de sièges et mesure précise des interactions entre le siège et l’utilisateur en position assise. L’objectif est d’évaluer objectivement le confort afin d’accompagner la conception de nouveaux sièges pour l’aéronautique ou l’automobile, et de définir des modèles statistiques de confort en conditions d’usage.
