Banc d’endurance pour portes et fenêtres

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

Réaliser des tests d’endurance sur tous types de menuiseries et d’ouvertures conformément à la norme NF EN 1191 (Fenêtres et portes – Résistance à l’ouverture et fermeture répétée).

Problématique

Le banc d’essai doit être mobile (facilement transportable) et permettre la réalisation d’essais sur des portiques en acier existants.

Solution et Résultat

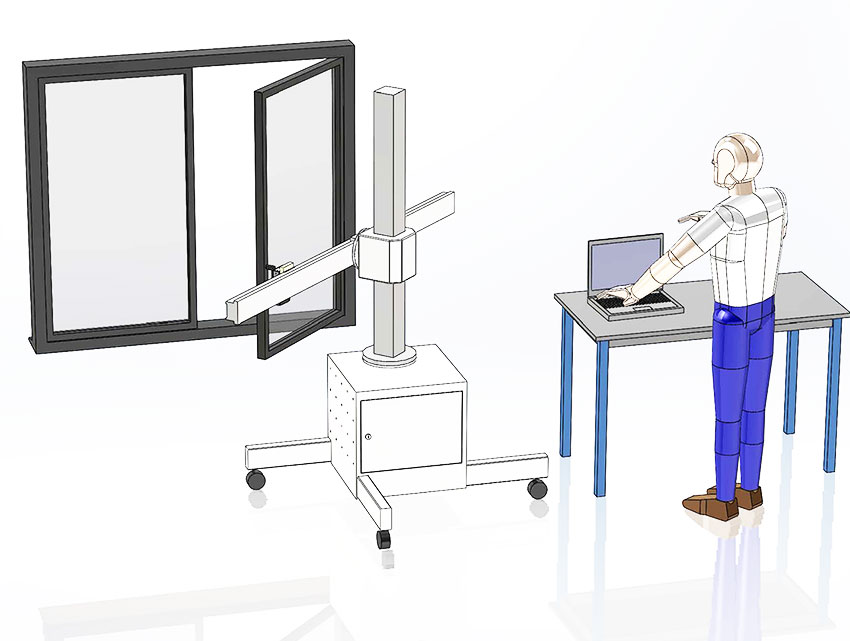

Le banc d’essai est composé de :

• 1 socle monté sur pieds, eux-mêmes munis de roues rétractables permettant ainsi le transport du banc
• 1 axe rotatif d’actionnement des ouvrants (en cyclage)
• 1 axe linéaire d’actionnement des ouvrants (en cyclage)
• 1 axe rotatif et 1 axe linéaire de manœuvre de la quincaillerie (en cyclage)
• 1 axe de réglage vertical motorisé
• 1 réglage manuel de l’axe en orientation et en position
• 1 logiciel de pilotage

Actionneurs de manœuvre du dispositif de fermeture

L’actionneur rotatif est utilisé pour manœuvrer les poignées. Il est muni d’une mesure de couple et de déplacement et est pilotable en position, vitesse et couple. L’actionneur linéaire est quant à lui utilisé pour manœuvrer les verrouillages des baies. Il est muni d’une mesure de force et déplacement et est pilotable en position, vitesse et force.

Pilotage

Le logiciel qui pilote le banc d’endurance est simple d’utilisation et intuitif. Les scenarii automatiques de test sont programmables. Les valeurs caractéristiques de chaque cycle (N° cycle, force maxi., force mini, force moyenne, position, etc.) et l’ensemble des courbes force/déplacement sont sauvegardés dans un fichier spécifique.

Ce banc d’endurance mécanique réalise des essais de “type”, afin de vérifier que les produits testés possèdent l’ensemble des caractéristiques assignées qui leur sont spécifiées. Ce banc est utilisé dans plusieurs laboratoires de tests afin de tester la durée de vie des produits en fatigue avant leur commercialisation.
