Banc de traction de câbles électriques
Banc d’essai pour câbles et conducteurs électriques. Mesure de résistance en traction de câbles jusqu’à 20 mètres de long. Réalise aussi des tests d’allongement.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Notre client est le leader de l’industrie dans la fabrication de fils et câbles électriques (conducteurs électriques).
Fonctions principales
Objectif
Conception et réalisation d’une machine de traction horizontale permettant de tirer jusqu’à l’arrachement sur des câbles, de mesurer la courbe force/déformation selon des cycles paramétrables et conformes aux normes de test en vigueur.
Problématique
La machine de traction de câbles électriques réalise des essais sur des câbles de longueur allant jusqu’à 20 m avec une force de traction horizontale programmable jusqu’à 800 kN. L’automate de contrôle, Interface Homme-Machine (IHM) assure un pilotage intuitif du banc de test permettant le réglage des cycles de traction, des forces de traction ainsi que le changement de format des produits à tester.
Solution et Résultat
Les ingénieurs du bureau d’étude ont développé le banc de test avec un concept de modules identiques assemblés bout à bout assurant une parfaite rigidité du banc ainsi qu’une facilité de montage et d’expédition de la machine d’essai chez notre client. Ce concept permet aussi de redimensionner la longueur du banc en ajoutant ou en retirant des modules.
La traction est assurée par un servo-vérin hydraulique jusqu’à 800kN, piloté en position, vitesse et force. Le câble testé est fixé entre le vérin de traction et un chariot mobile verrouillable. Ce chariot permet de s’adapter à la longueur réelle du câble testé.
Le banc de test intègre des mors de serrage spécifiques et interchangeables permettant le changement rapide des câbles à tester.
Chaque module est équipé de capots polycarbonates assurant la sécurité des opérateurs en cas de rupture des échantillons testés.
Le banc de test mécanique proposé répond parfaitement aux problématiques posées. Le logiciel développé par nos programmeurs sous Labview permet
- de paramétrer des routines de tests,
- visualiser les courbes des mesures effectuées
- éditer et consulter les étalonnages de mesures des capteurs
- d’éditer des rapports de tests automatiques.
D’autres produits peuvent également être testés sur nos bancs de traction.
- des câbles électriques de petites dimensions
- des chaines
Produits testés

Câbles (aussi appelés conducteurs électriques)
Un conducteur d’électricité est un corps laissant passer un courant électrique. Il peut être constitué de divers métaux (argent, cuivre, or, alu, etc.).
Dans notre cas, il s’agit de tester la résistance à la traction de câbles électriques en aluminium.

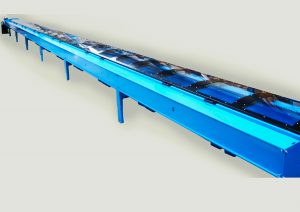

Banc de traction de câbles
Banc de traction de câbles

Machine traction câble

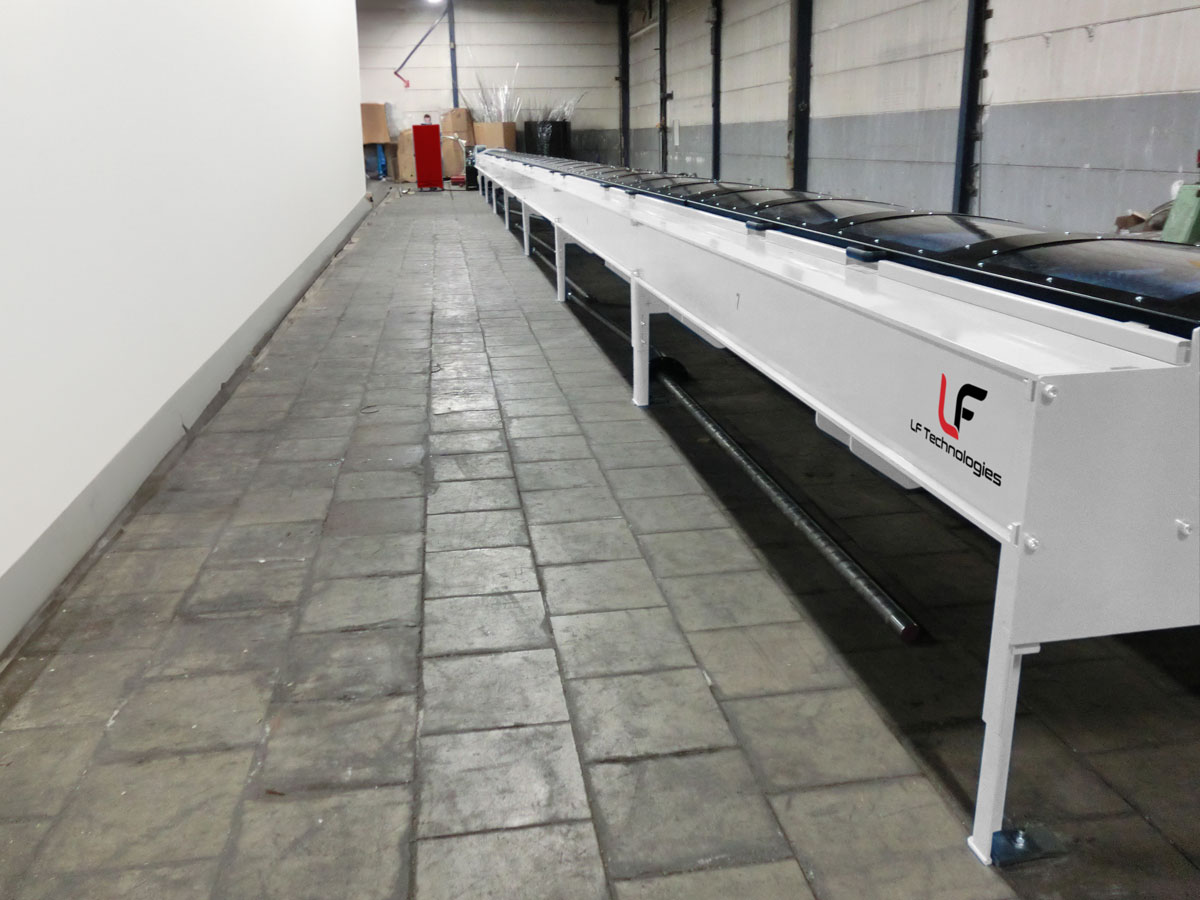

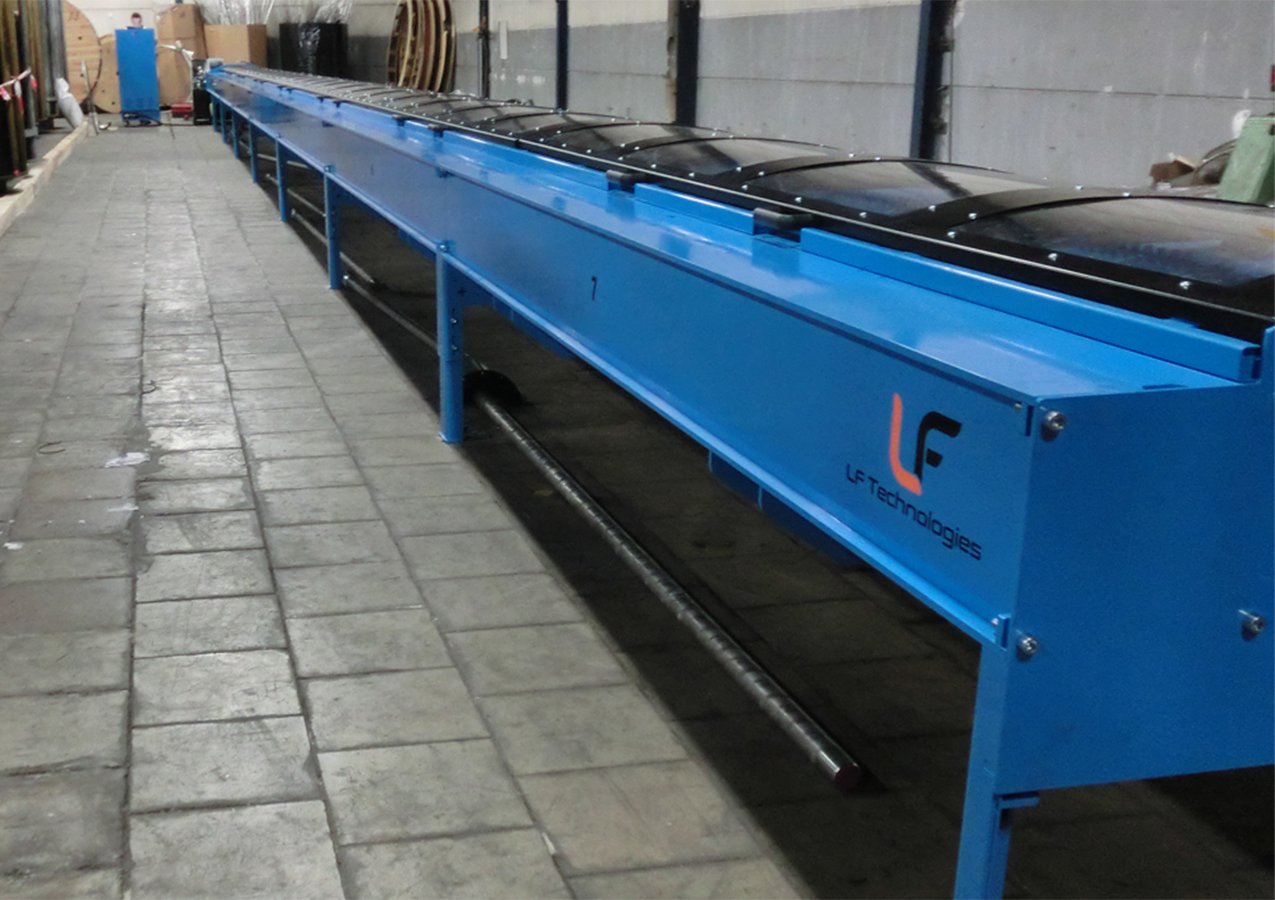

Machine de traction de câbles en place chez le client

Vue 3D du banc de traction

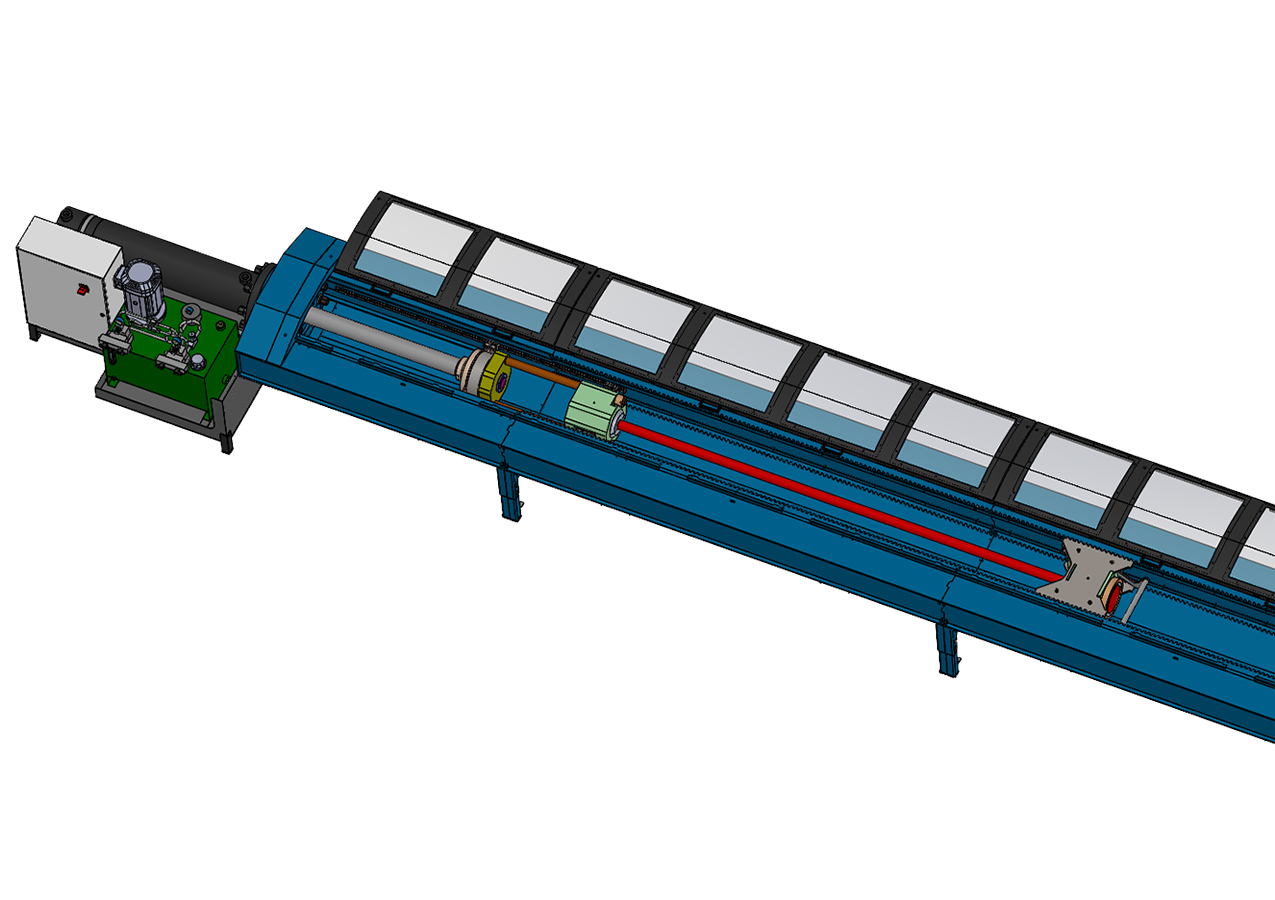

CAO du banc de traction de câbles

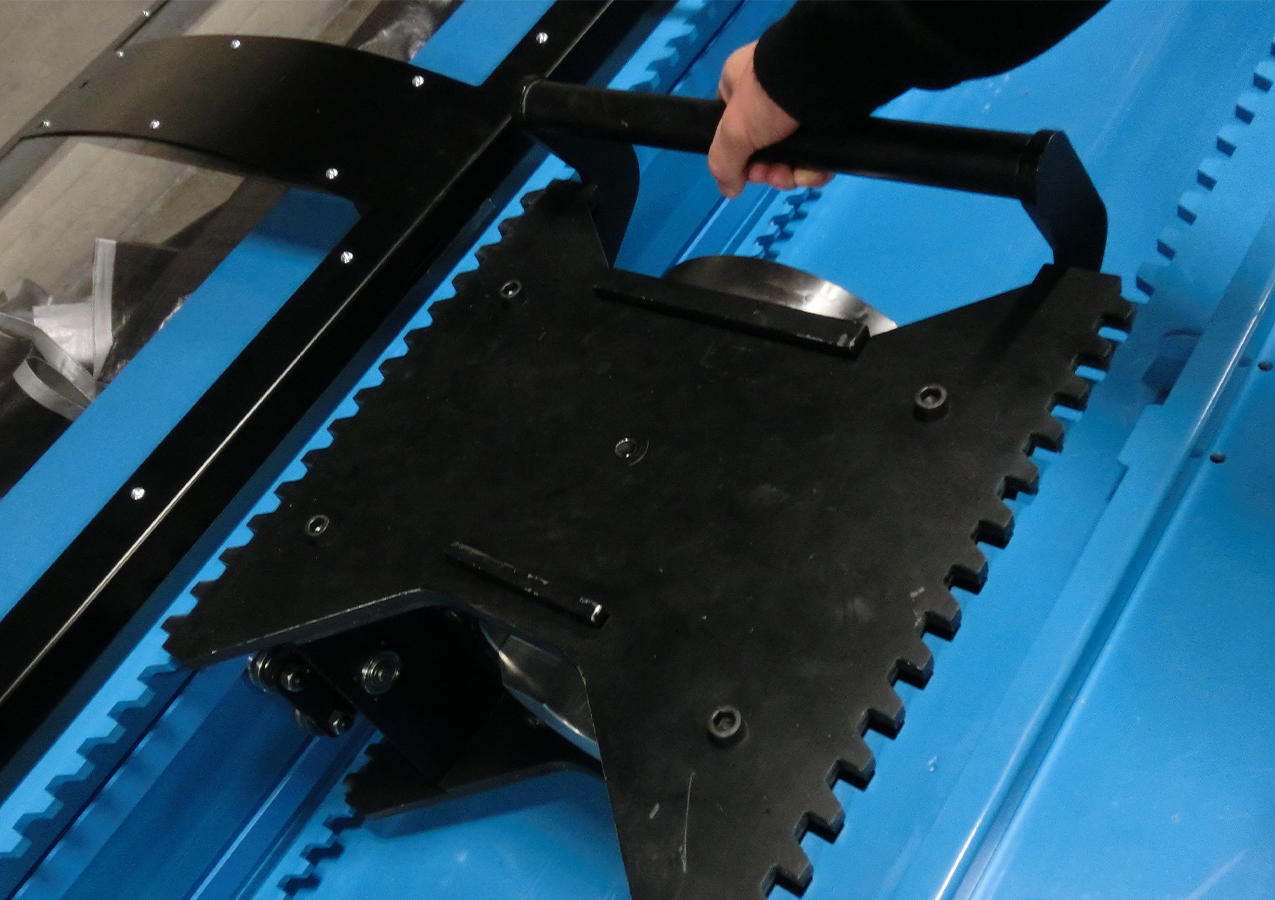

Chariot mobile
Chariot mobile permettant de s'adapter à la longueur réelle du câble testé.

cable-teste

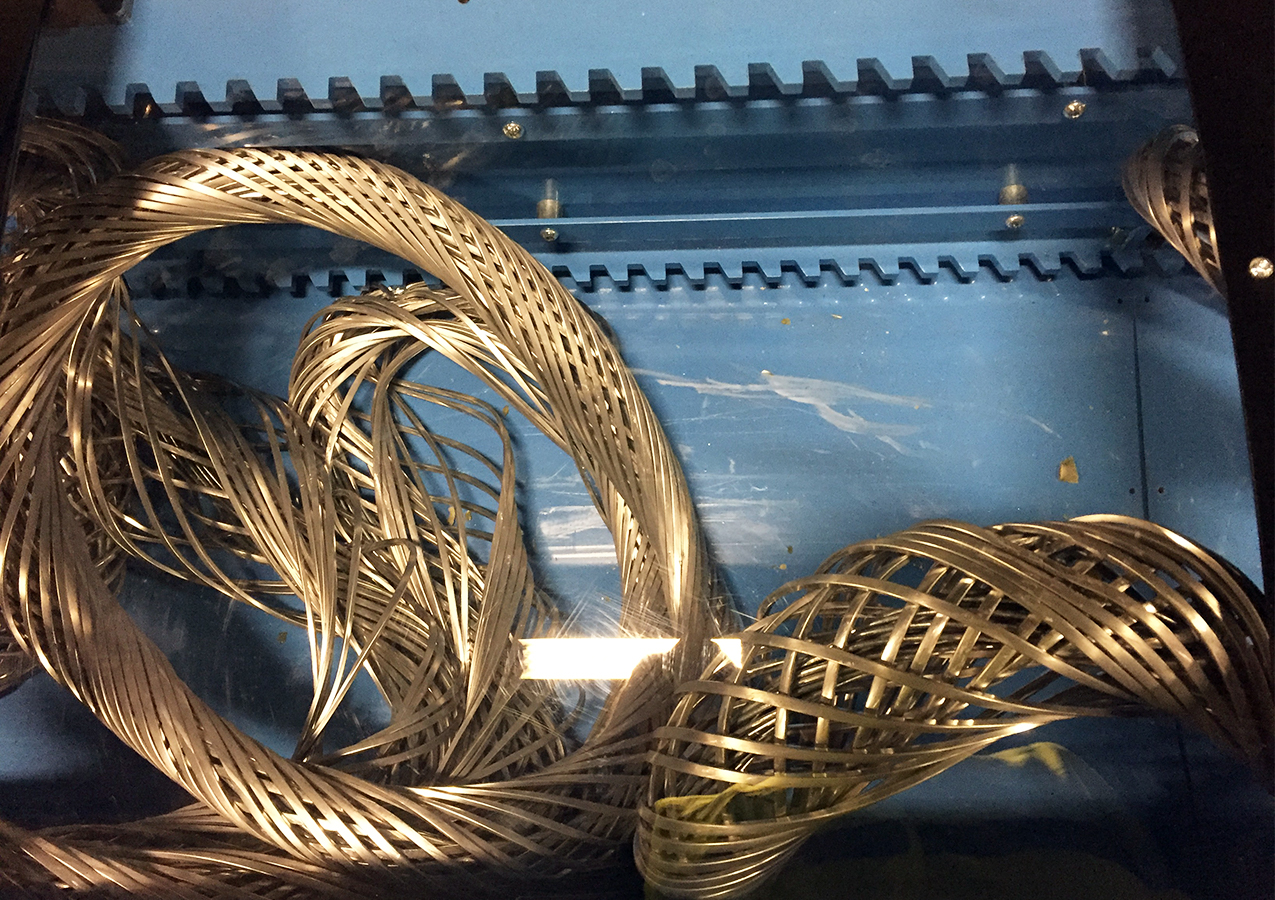

Reste de câble testé

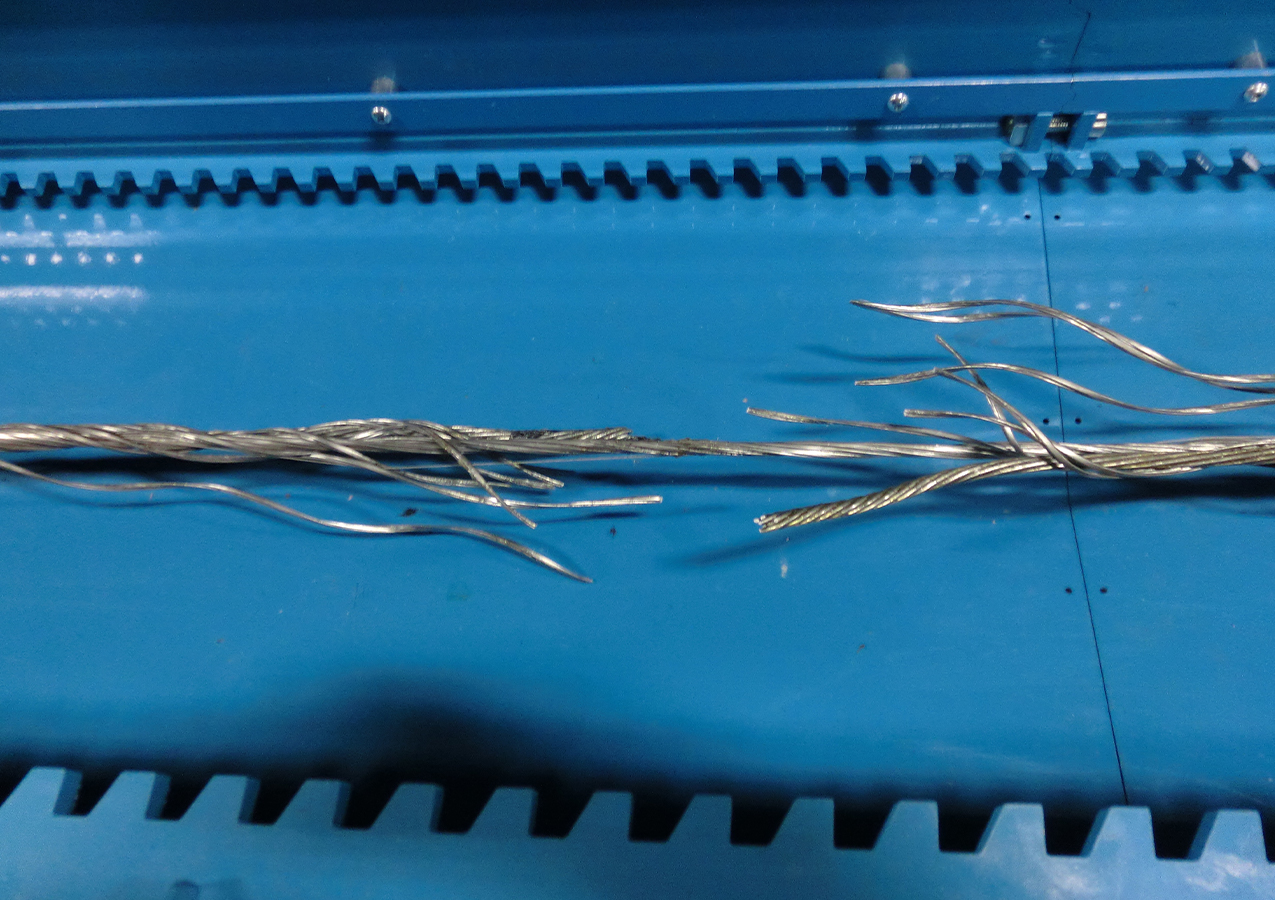

cable-conducteur-electrique
Cable testé jusqu'à rupture

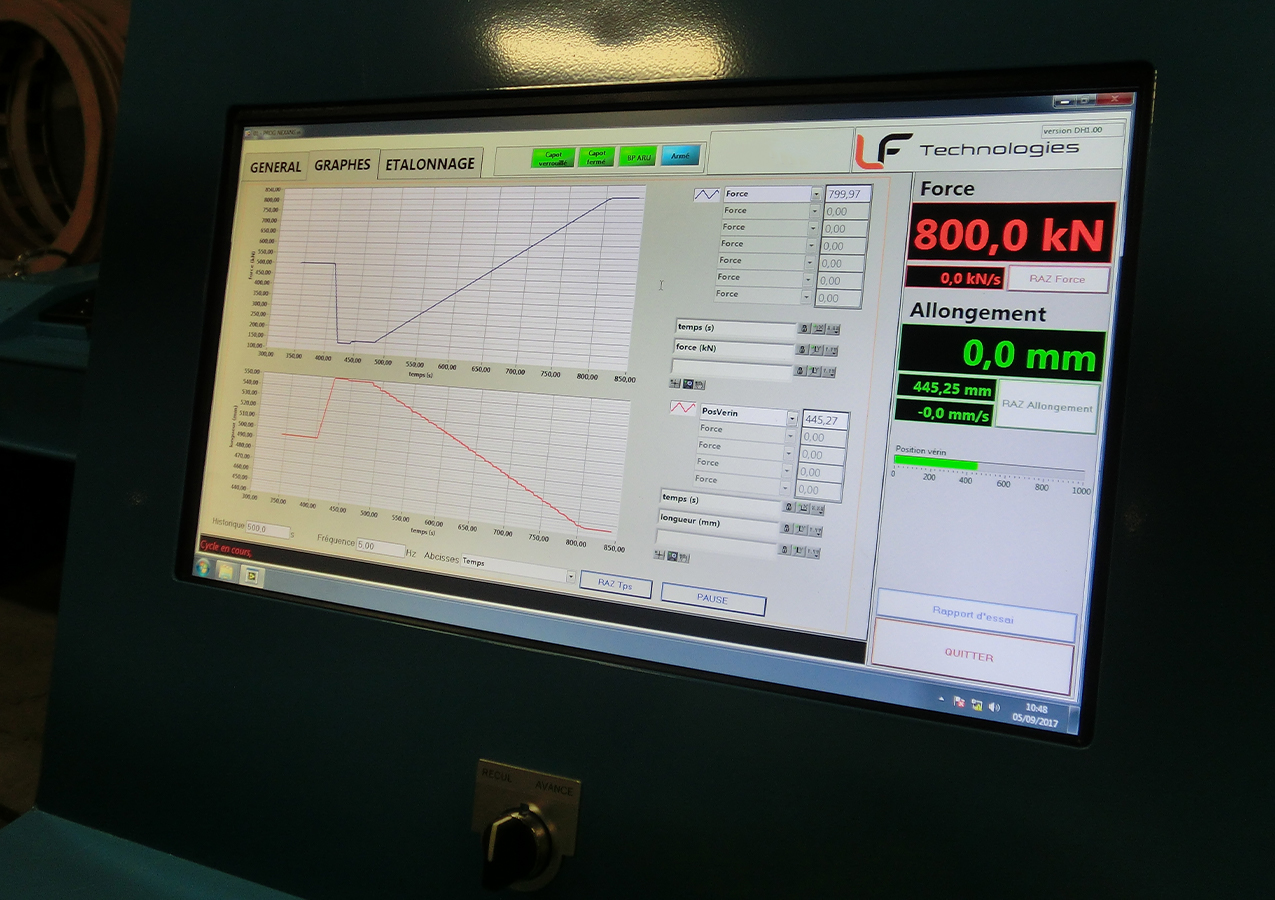

Courbes machine traction câble
Courbes des mesures de force du banc de traction

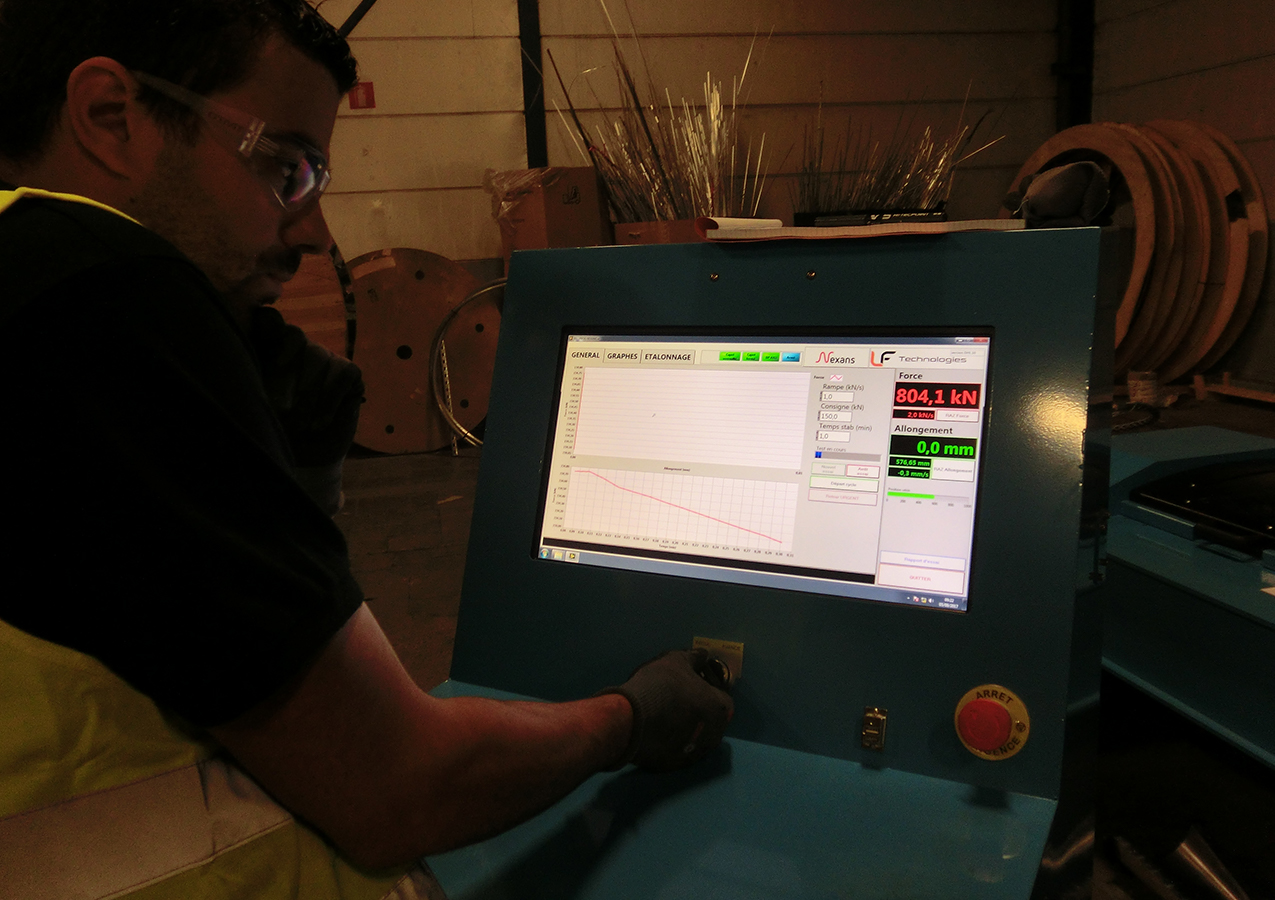

Opérateur sur machine traction câble
Opérateur sur machine traction câble

vue-cables-electriques

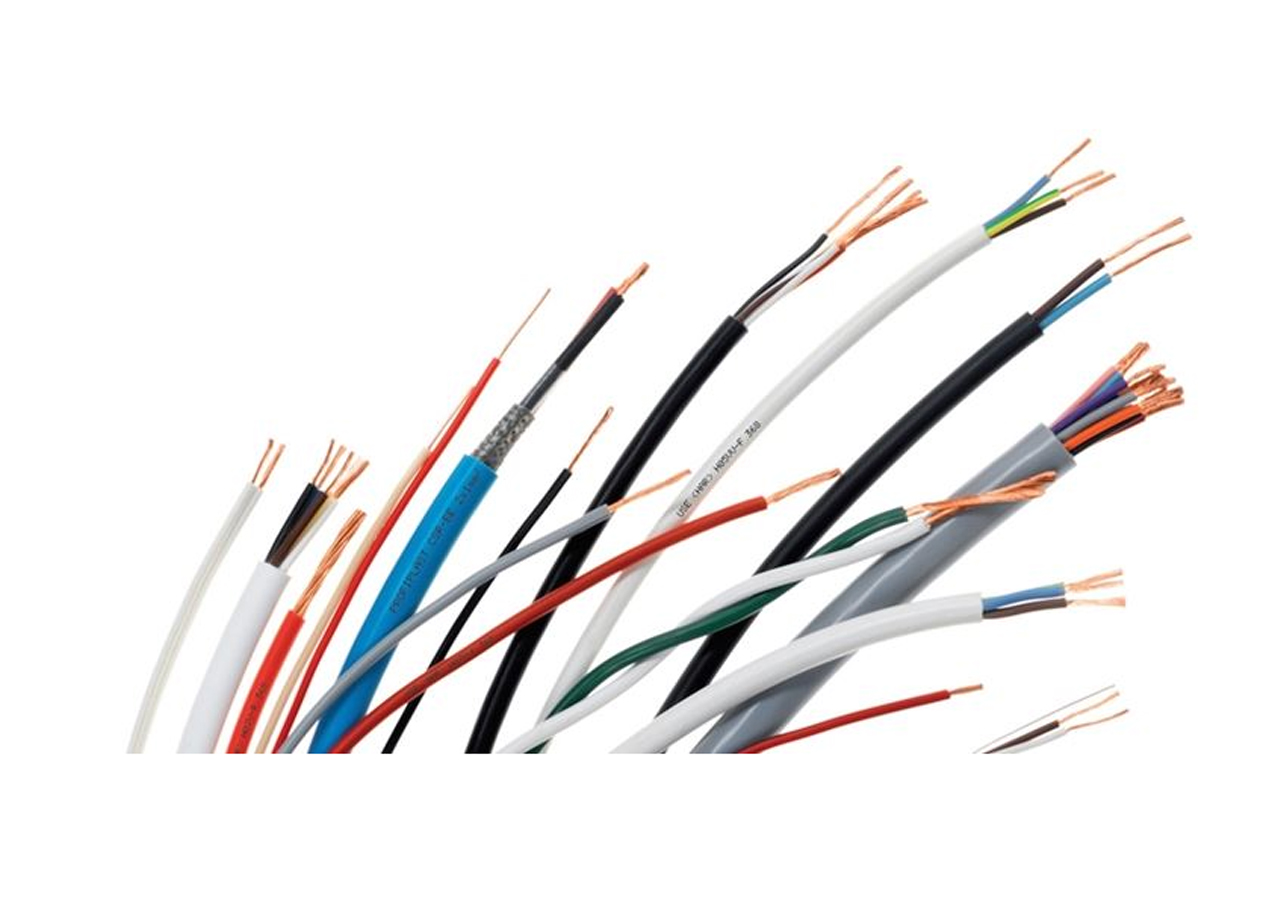

Fils électriques testé

Câbles électriques de petites dimensions
Câbles électriques de petites dimensions

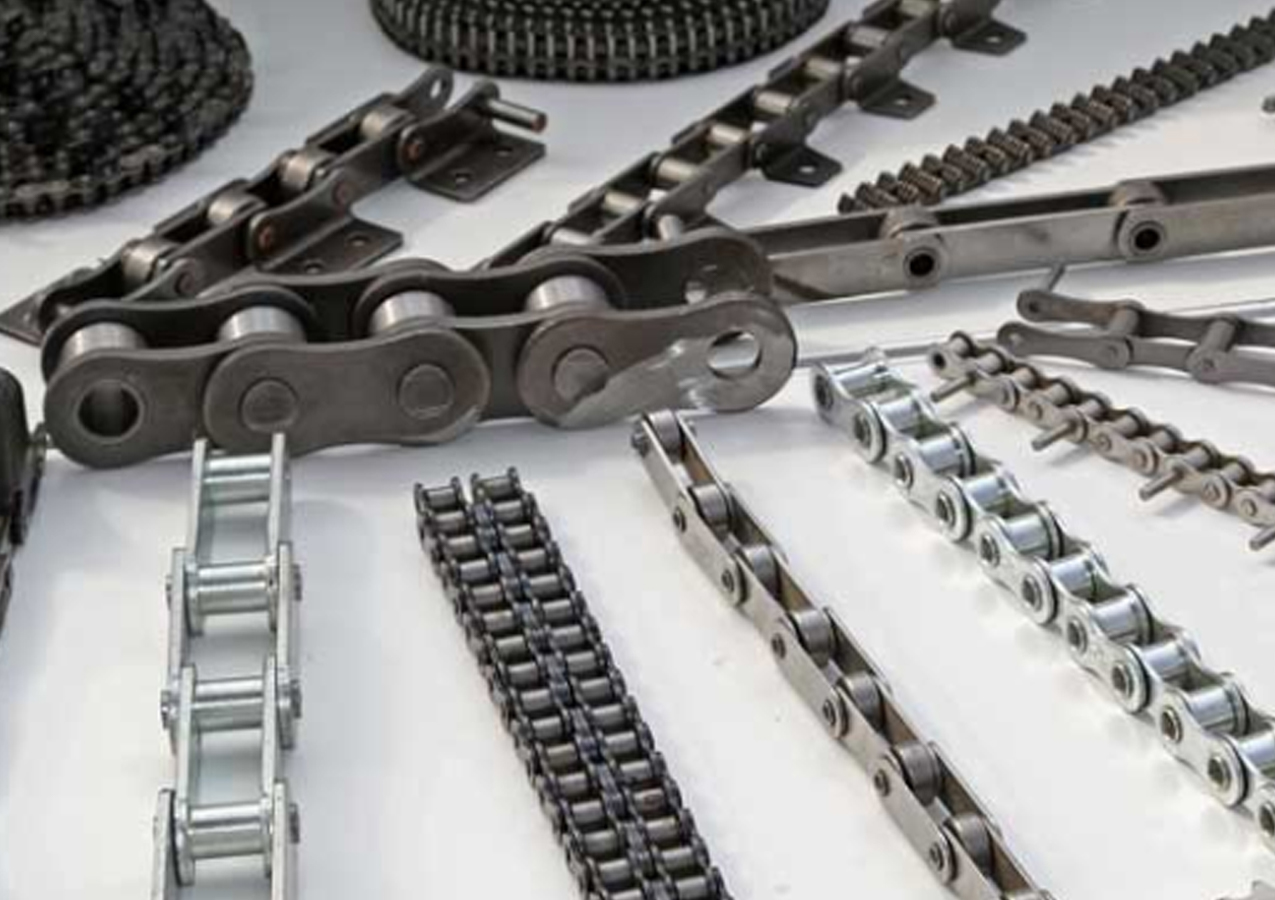

Chaines
Chaines
Essai de traction sur câbles électriques
Conception et réalisation d’une machine de traction horizontale permettant de tirer jusqu’à l’arrachement sur des câbles.
La machine de traction de câbles électriques réalise des essais sur des câbles de longueur allant jusqu’à 20 m avec une force de traction horizontale programmable jusqu’à 800 kN et permet de mesurer la courbe force/déformation.
NOTRE BANC DE TEST CLÉ POUR CES ESSAIS Banc de traction de câbles électriques
MBTH
Fonctions principales
Le Banc de Traction Horizontal 800 kN offre des fonctions avancées pour répondre aux besoins des industriels :
- Tests de traction selon un protocole conforme à la norme
- PV d’essais automatiques
- Sécurité renforcée : systèmes de protection pour l’opérateur et le matériel.
- Adaptation à la longueur du câble grâce à une traverse mobile verrouillable
Grâce à ces fonctions, ce banc garantit des performances fiables et une grande efficacité dans vos processus de test.
Mode de fonctionnement
Le but du test est d’appliquer des cycles de traction, chaque cycle étant constitué d’une montée en charge à vitesse contrôlée (asservissement de force selon une rampe en kN/s), d’un palier de maintien en charge avec asservissement de force constante, d’un retour en position de départ.
- Positionnement du câble : Le câble à tester est fixé sur les points d’ancrage adaptables.
- Programmation des paramètres : Les données de test (force, vitesse de traction, longueur) sont entrées via l’IHM intuitive.
- Démarrage du test : Le système enclenche automatiquement la traction, surveillant en temps réel les variables critiques.
- Acquisition des données : Les capteurs intégrés enregistrent les mesures avec une grande précision.
- Arrêt et analyse : Une fois le test terminé, les résultats sont affichés et sauvegardés pour une analyse ultérieure.
Ce processus assure des tests répétables et conformes aux standards de qualité industriels, tout en offrant une utilisation intuitive et efficace.
