Machine de polissage d’éprouvettes

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client, leader sur son marché, est un producteur et fournisseur d’électricité en France et en Europe pour les entreprises, les collectivités et les particuliers.

Fonctions principales

Objectif

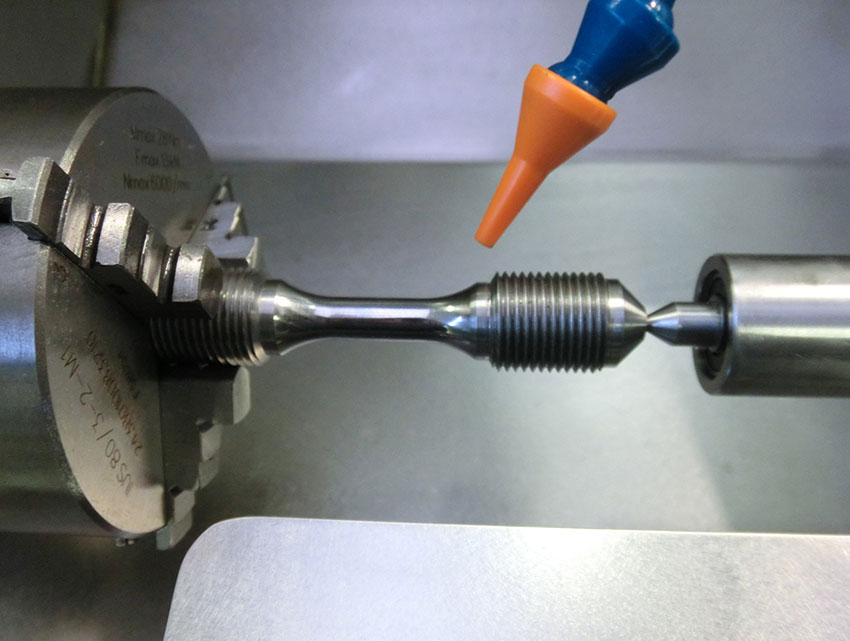

Effectuer le polissage d’éprouvettes métalliques de manière répétable, pour évaluer l’effet du type de polissage sur la résistance de l’éprouvette.

Problématique

Notre client souhaite réaliser des essais de fatigue oligocycliques à de très faibles déformations sur des éprouvettes métalliques. Pour ce type d’essai, l’influence de l’état de surface des éprouvettes est particulièrement importante, il doit être connu ou maîtrisé et répétable. Notre client recherche un dispositif de polissage permettant de contrôler le polissage pour ensuite étudier son influence sur les caractéristiques mécaniques de l’éprouvette.

Solution et Résultat

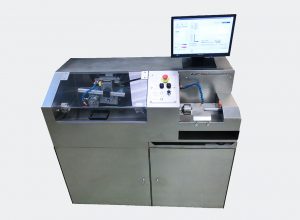

LF Technologies a conçu un système de polissage automatique d’éprouvettes par une barre abrasive, simple d’utilisation grâce à son panneau de commande et à son pilotage par PC, d’où l’utilisateur peut créer ses propres programmes de test.

Afin de répondre à la demande du client, ce banc dispose, dans sa partie supérieure, de deux postes de travail, l’un en automatique et l’autre en manuel.

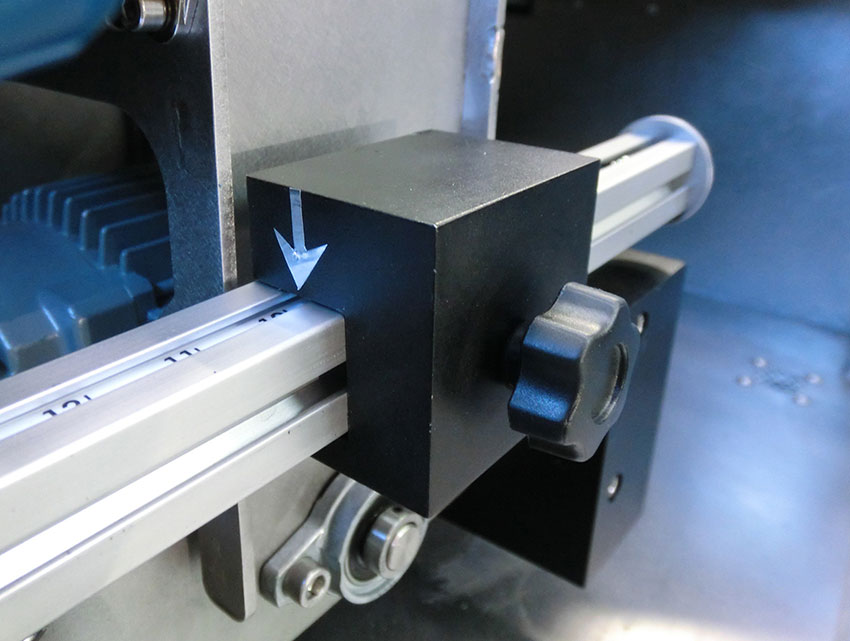

Le poste automatique est constitué d’une broche supportant l’éprouvette, pouvant se déplacer dans un plan horizontal, et d’une seconde broche supportant l’abrasif permettant le polissage d’une éprouvette, via un programme défini par l’opérateur. La broche supportant l’éprouvette pivote autour d’un axe horizontal pour venir en contact sur la barre d’abrasif.

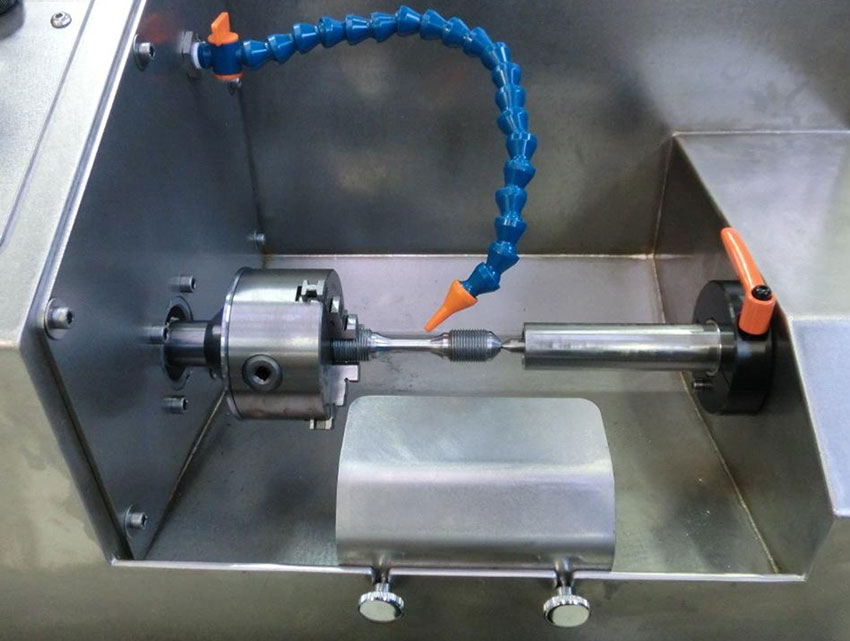

Le poste manuel est quant à lui équipé d’un mandrin, d’une contre-pointe et d’un repose-main permettant d’effectuer un polissage à la main.

Cette machine de polissage permet d’effectuer un polissage répétable des éprouvettes selon différentes typologies de polissages.
