Banc de choc thermique et pression cyclée pour canalisations
Banc de test de résistance des canalisations à la circulation d’eau chaude, aux cycles de température et à la pression statique
Produits testés
Secteur d’activités
Fonctions principales
Le “ThermShock” est un banc de test permettant de réaliser des essais de résistance des canalisations à la circulation d’eau chaude, aux cycles de température et à la pression statique, selon la norme EN 12293 ou EN ISO 19893.
Il est constitué d’un système de génération d’eau chaude et froide et d’une zone de test permettant de fixer les canalisations testées conformément aux normes.
Mode de fonctionnement
Découvrez le fonctionnement de notre banc de choc thermique et pression cyclée pour canalisations
Zone de test

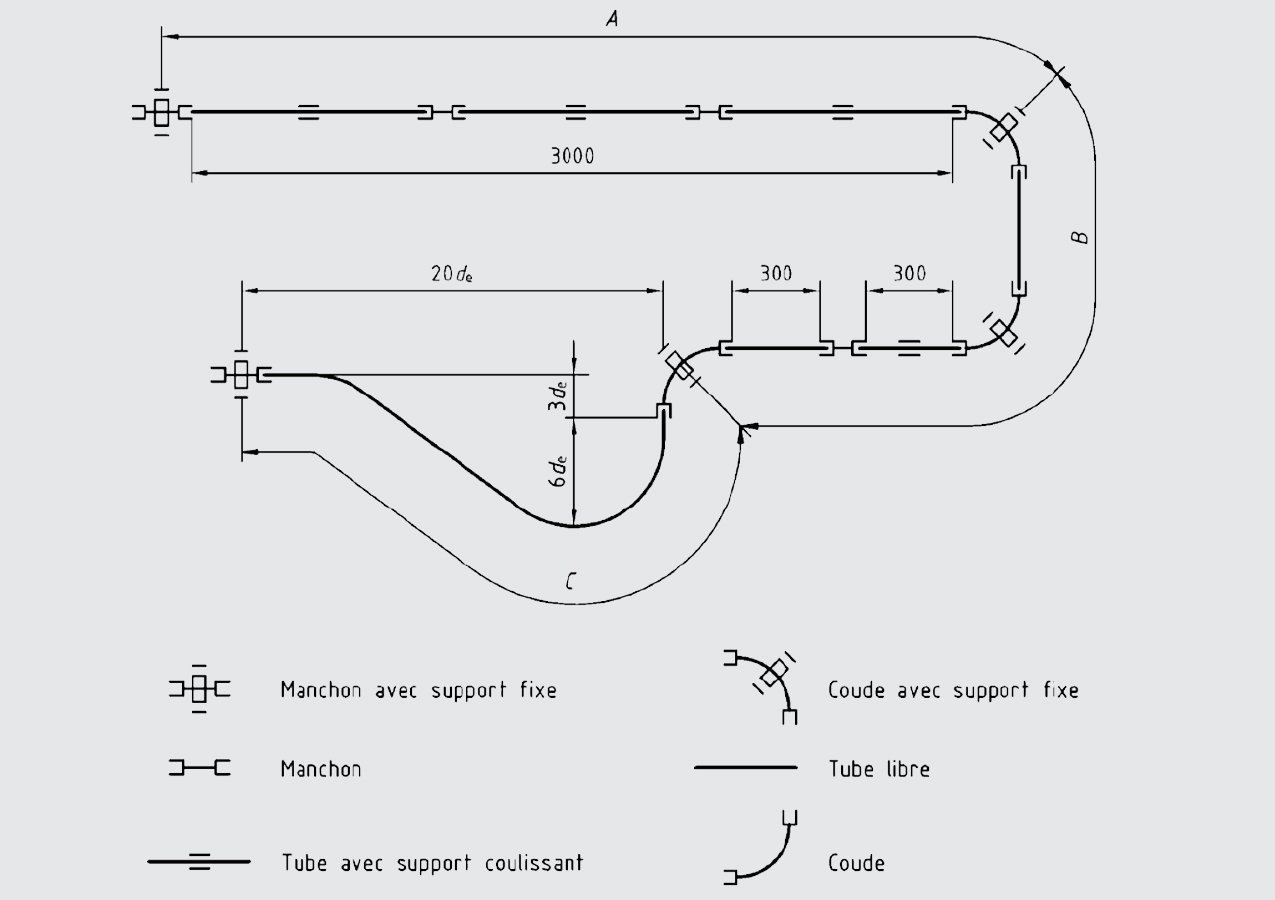

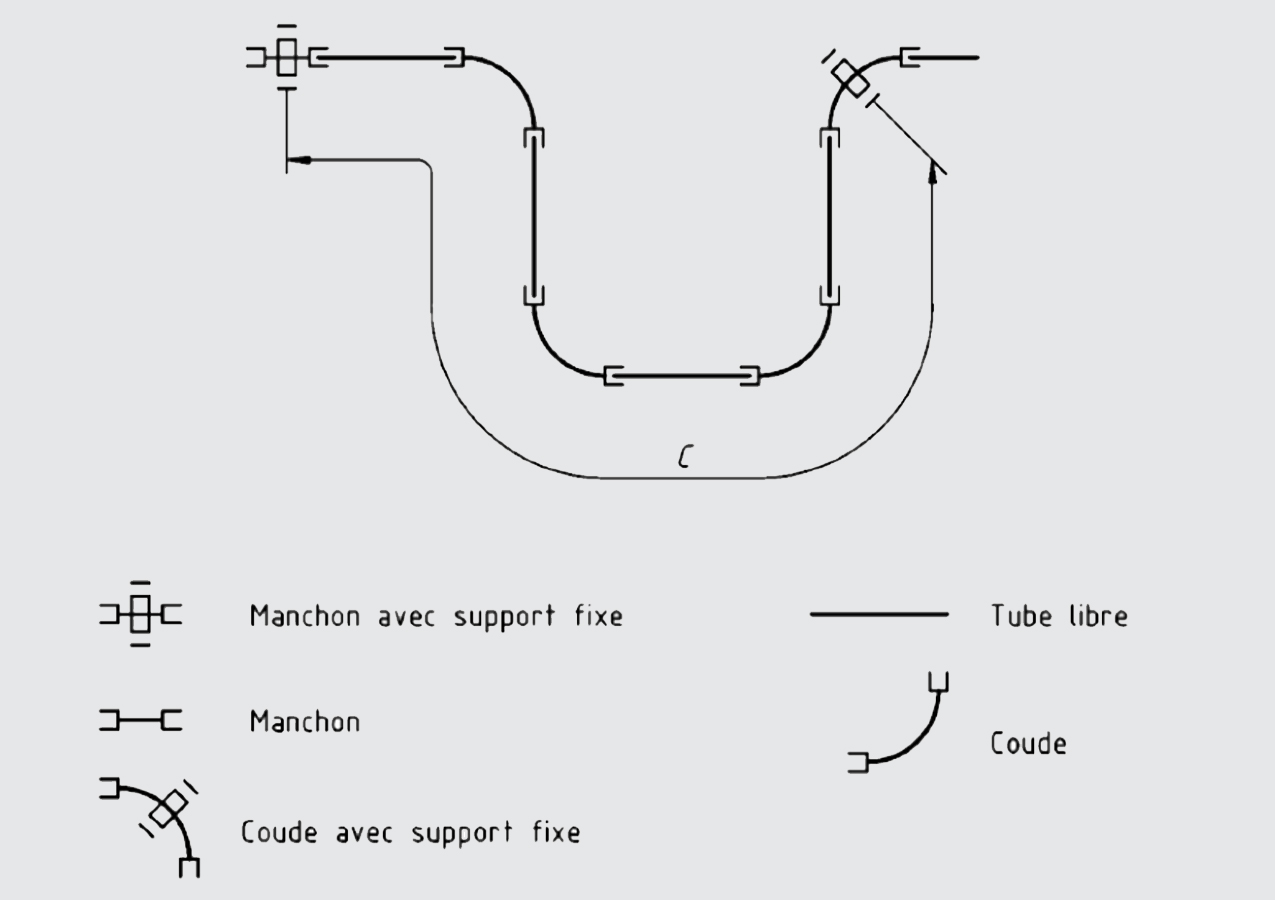

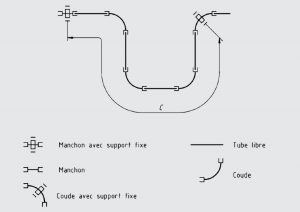

Les éléments de canalisation à tester sont fixés sur un “mur”, dans la zone de test, sur des profilés, via des outillages. Les différents types d’outillages permettent d’assurer une fixation totale ou autorisent des degrés de liberté, conformément à la norme. Une partie de la canalisation testée peut être mise en traction grâce à un système de tension manuel équipé d’un capteur de force (jusqu’à 20 000N).
La zone de test est équipée d’un palan qui facilite la mise en place des éléments lourds de la canalisation.
Cette zone est capotée par des portes transparentes qui préviennent des risques de brûlures et de projection d’eau en cas de fuite de la canalisation testée.
La partie basse de la zone de test est constituée d’un évier de récupération des fuites. En cas de fuite un système de détection automatique permet d’arrêter immédiatement le test.
La zone de test est équipée d’un système de refroidissement permettant de maintenir l’air de la zone à une température <40°C.
Unité d’eau chaude et froide
La canalisation est raccordée, à ses 2 extrémités, à l’unité de génération d’eau chaude et froide.
Cette unité possède 2 cuves (1 chaude et 1 froide), régulées en température. L’apport d’énergie de chauffe et de refroidissement est assuré par des boucles d’eau surchauffée et d’eau glacée (non inclus) reliées aux cuves par des échangeurs thermiques.
Le circuit de circulation d’eau chaude est aussi équipé d’un réchauffeur électrique, qui assure le maintien de la température jusqu’à 110°C.
Le système assure :
- la génération et la régulation de la pression, en statique ou en dynamique
- le réglage d’un débit de circulation
- le basculement du circuit d’eau froide vers le circuit d’eau chaude, et vice-versa, grâce à des vannes automatiques (chocs thermiques)
- Le remplissage et la vidange des canalisations.
Le système de génération des chocs thermiques est optimisé pour minimiser les pertes d’énergie lors du basculement en minimisant le mélange de l’eau chaude et de l’eau froide. Le système de “boost” de température permet de compenser l’inertie thermique de la canalisation elle-même, pour assurer un choc thermique plus précis.
Unité de commande
L’ensemble est piloté par un ordinateur équipé d’une IHM dédiée.
Fonctions principales :
- Synoptique actif et contrôle manuel de tous les éléments du banc
- Graphiques paramétrables pour toutes les mesures
- Edition, sauvegarde et lecture de fiches d’essais programmables, pour paramétrer les tests automatiques
- Gestion des tests automatiques avec affichage de l’état d’avancement et estimation du temps restant
- Système d’étalonnage des mesures
Avantages
- Economie d’énergie
- Flexibilité des tests (pression statique, circulation d’eau chaude, cyclages de température)
- Facilité de mise en œuvre des tests
- Programmes de tests automatiques
- Rapport de test automatique
- Zone de test amovible et mobile
Banc développé pour répondre à ces normes :
Avantages du ThermShock
Rapports de test automatique

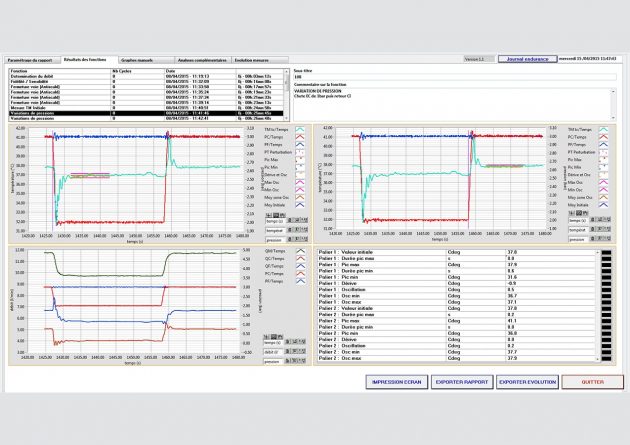

Le logiciel d’analyses et de rapport automatique permet, à partir des fichiers de mesures, d’effectuer des analyses de chaque fonction du test selon diverses normes, l’affichage de courbes et de résultats numériques et l’édition d’un rapport automatique de test.
Economie d’energie
Un répartiteur d’eau mitigée, une pompe à chaleur et une circulation en boucle fermée de l’eau, pour une économie d’énergie.
Reproductibilité des tests
Homogénéité des rapports de tests quel que soit le banc utilisé.
CARACTÉRISTIQUES TECHNIQUES du Banc de choc thermique et pression cyclée pour canalisations
Spécifications | ThermShock |
Performances hydrauliques | |
DN maxi de la canalisation testée | DN110 |
Pression max en statique | 16 bars |
Pression dynamique max à 100 l/min | 12 bars |
Précision de la régulation de pression en régime établi | +/-0,5 bar |
Débit maxi | 300 l/min |
Température mini de régulation froid | 15°C |
Précision de la régulation de température froid | +/-5°C |
Température maxi de régulation chaud en choc thermique | 95°C |
Température maxi de régulation chaud en circulation | 110°C |
Précision de la régulation de température chaud | +/-2°C |
Delta T max dans la canalisation en circulation établie | < 5°C |
Précision de la mesure de température | +/-0,5°C |
Précision de la mesure de pression | +/-0,3bar |
Force maxi de traction | 20 000 N |
Précision de la mesure de force | classe 0,2 |
Force maxi de levage du palan | 100 kg |
Compteur de consommation d’énergie intégré | |
Dimensions de l'unité hydraulique | |
Longueur | 1 500 mm |
Profondeur | 1 200 mm |
Hauteur | 1 950 mm |
Dimensions de la zone de test | |
Longueur | 4 000 mm |
Profondeur | 600 mm |
Hauteur | 2 500 mm |
Applications client
Vous souhaitez en savoir plus sur les bancs d’essais hydrauliques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc de choc thermique pour canalisations
Banc de test contrôlant la bonne tenue de la canalisation. Il permet de s’assurer qu’il n’y a pas de détérioration du produit.
