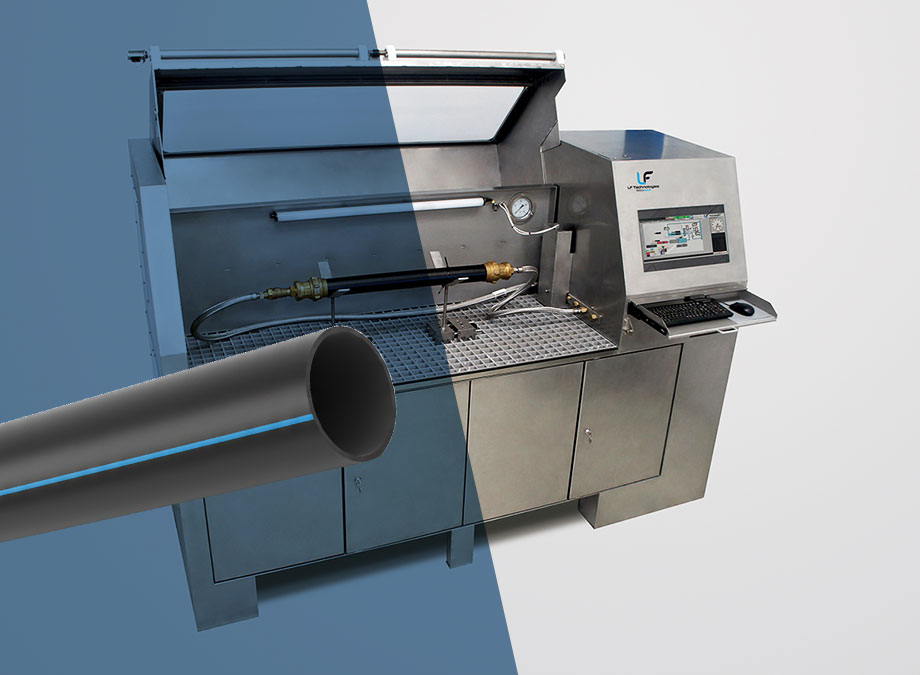

Banc de test en pression statique et cyclique pour tuyauterie et canalisation

Ref : LifeTube

Banc de test en pression statique et cyclique pour tuyauterie et canalisation (LifeTube) : ce banc d’essai réalise des essais de pression cyclique en eau, sur un ou plusieurs produits simultanément, pour simuler des coups de bélier ou accélérer le vieillissement des composants. Les profils de sollicitation (courbes, cycles, enchaînements) sont paramétrables, avec purge automatique et surveillance des fuites par chute de pression ou détection d’écoulement.

+33 (0)2 52 56 04 20
Demandez un devis

Pression max. eau

100 bars

Delta Volume max

1 dm3

Débit instantané max

5 dm3/s

Fréquence de cyclage max.

1Hz

Produits testés

Secteur d’activités

Canalisation et Tuyauterie

Fonctions principales

Ce banc de test est destiné à réaliser des essais en pression cyclique en eau, sur un ou plusieurs produits simultanément. Il simule des coups de bélier dans des tuyauteries ou teste le vieillissement (en accéléré) des composants. Il contrôle l’absence de fuite par chute de pression ou par détection d’écoulement. Il permet également d’effectuer des tests d’épreuve en pression pour des composants soumis à une législation particulière.

La forme des courbes de sollicitation est paramétrable. Le nombre de cycles de test et leur enchainement sont programmables.

La purge en air est automatique et vérifiée par la mesure de raideur du système.

Mode de fonctionnement

Découvrez le fonctionnement de notre banc de test en pression statique et cyclique pour tuyauterie et canalisation

Le but d’un test est d’appliquer des cyclages de pression statique, selon un profil trapézoïdal, dans un produit plus ou moins élastique.

  • Installation et bridage de l’échantillon
  • Raccordement du flexible d’alimentation et du flexible de purge
  • Paramétrage du logiciel / sélection du programme
  • Lancement du scénario de test
  • Purge automatique, cyclage asservi, surveillance automatique des fuites
  • Enregistrement des résultats de l’essai

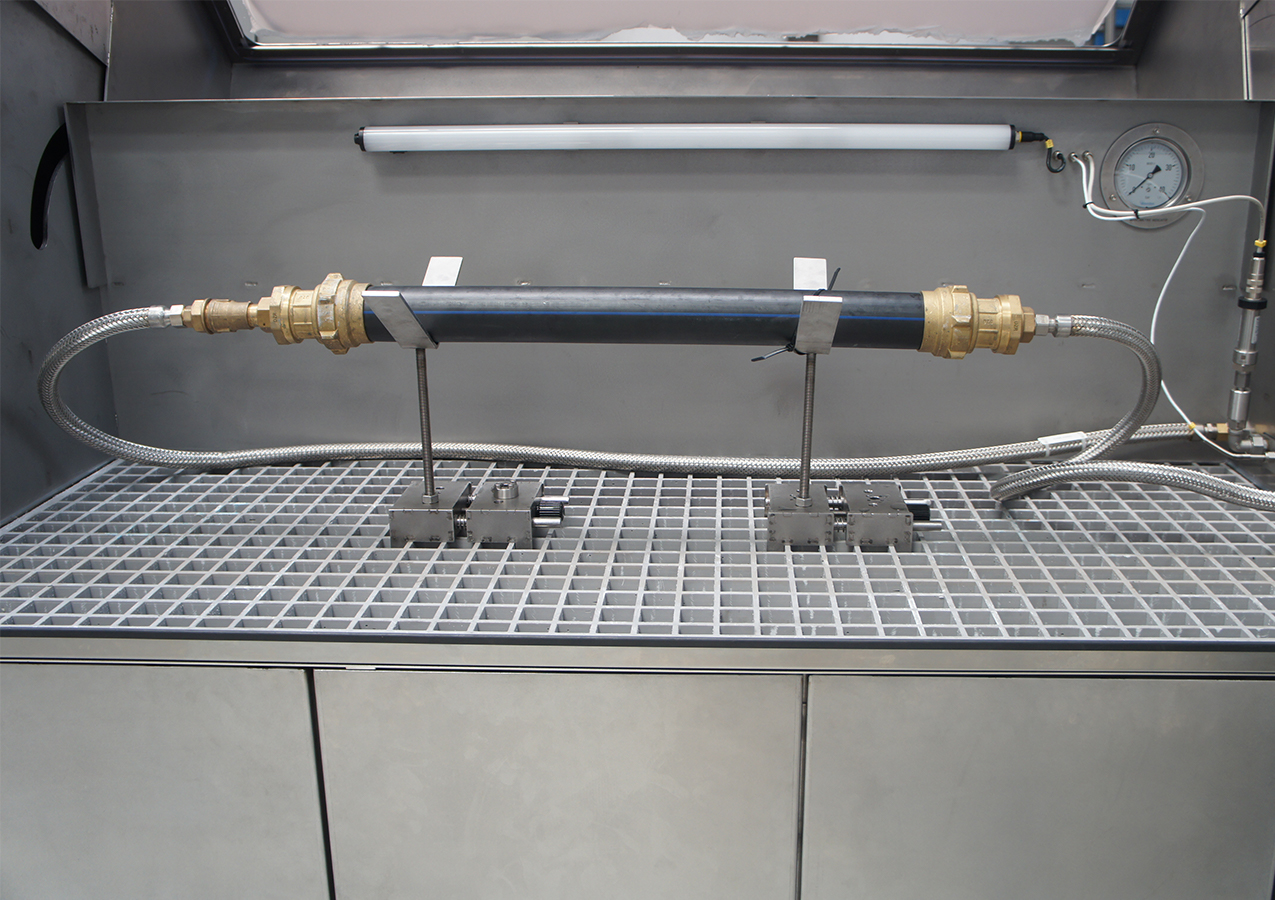

Raccord tuyau PE

Raccord tuyau PE

Résistance mécanique de raccord de tuyau PE sous pression.

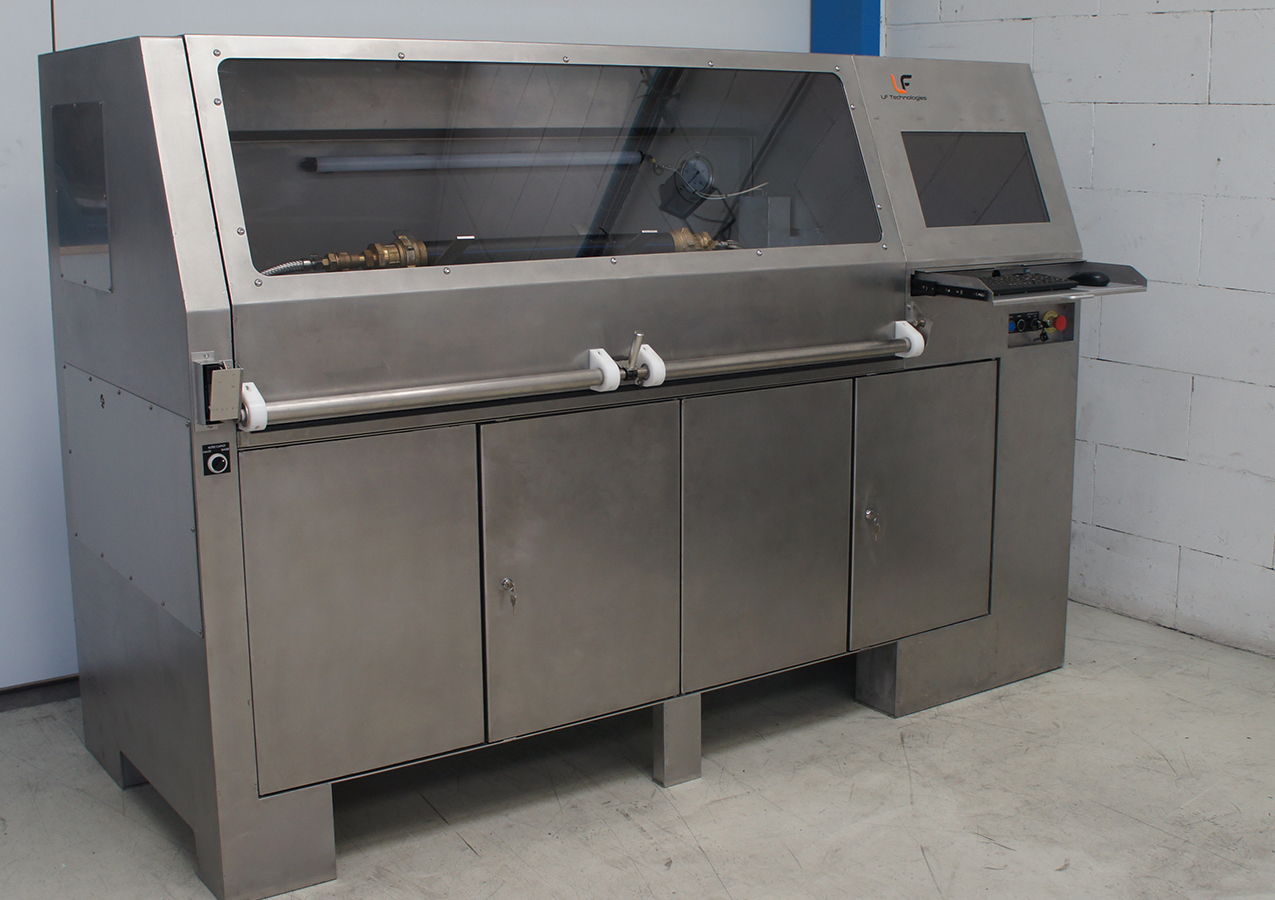

Sécurité

Sécurité

Un capot de protection protège à la fois les opérateurs et le produit testé, tout en assurant une visibilité optimale.

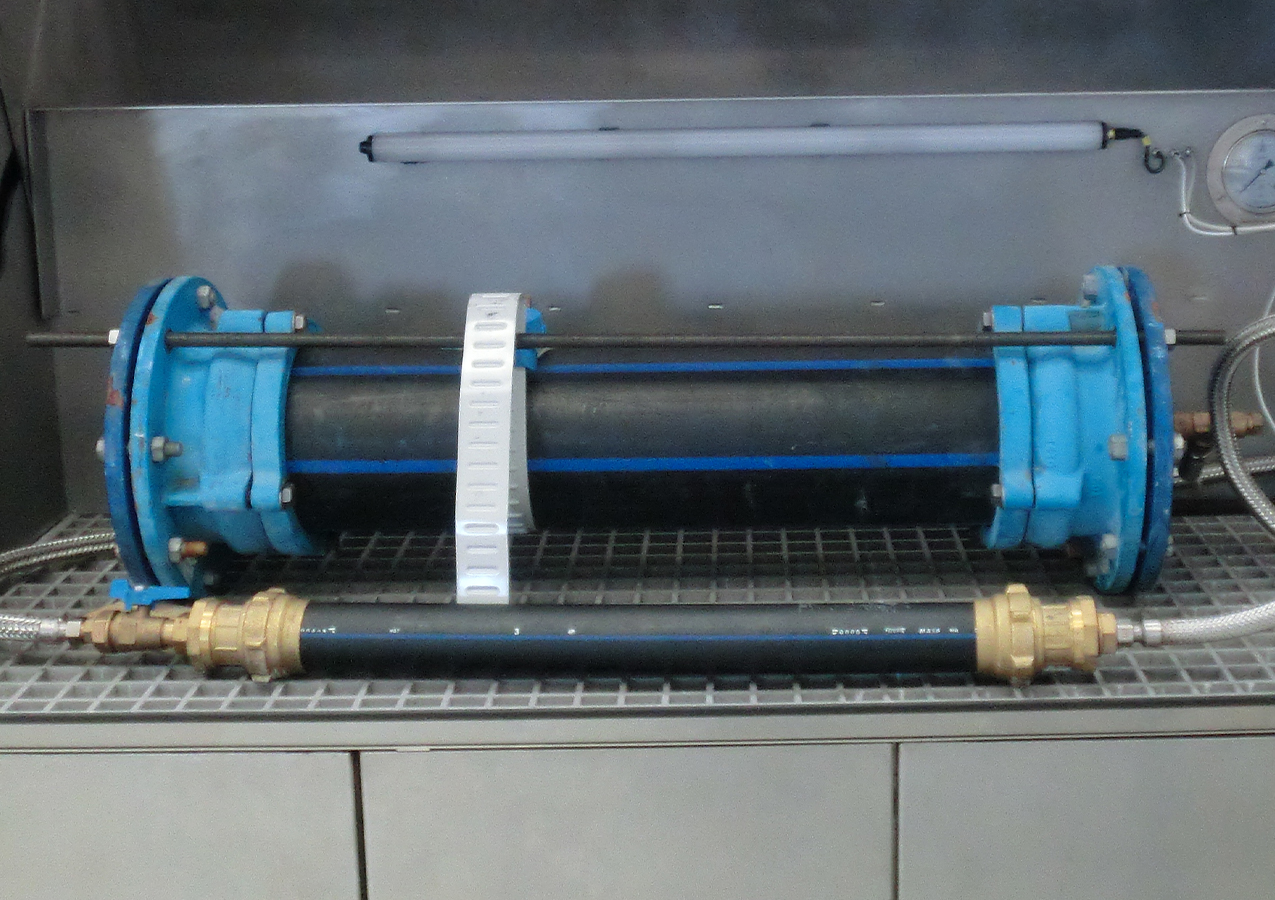

Collier d'obturation

Collier d’obturation

Détection de fuite sur des colliers d’obturation.

Avantages du LifeTube

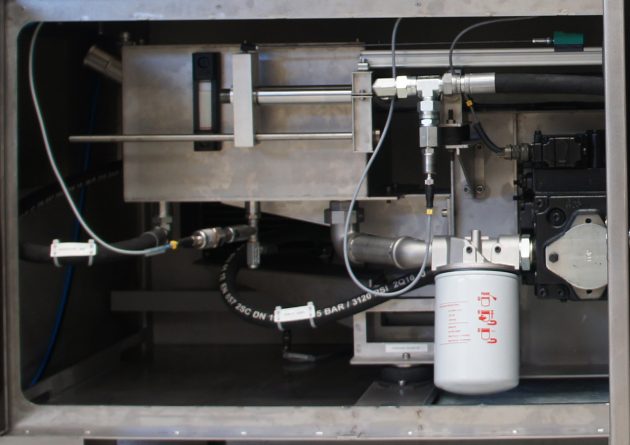

Capteur de volume

Capteur de volume

Ce capteur optimise le positionnement de la course et surveille le volume d’eau.

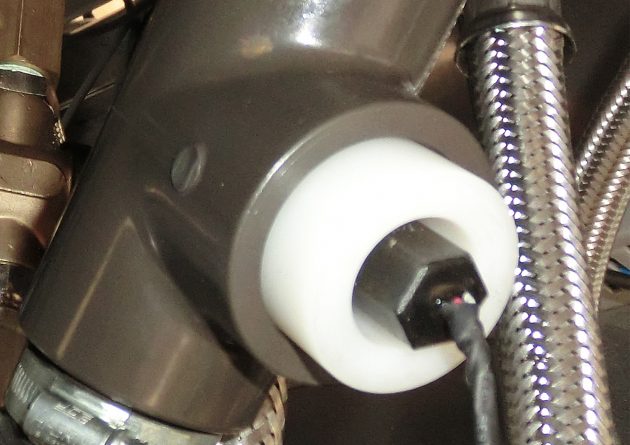

Détection de fuites

Détection de fuites

La bonde de l’évier est équipée d’un détecteur de gouttes pour arrêter l’essai en cas de fuite détectée.

Economie d’énergie

Economie d’énergie

Seule 10% de la puissance instantanée nécessaire est installée.

CARACTÉRISTIQUES TECHNIQUES du Banc de test en pression statique et cyclique pour tuyauterie et canalisation

Spécifications

LifeTube-40

LifeTube-100

Pression max. eau

40 bars

100 bars

Débit instantané max

5 dm3/s

5 dm3/s

Montée et descente en débit max

20 dm3/s²

20 dm3/s²

Pression de cycle min. et max.

0 à 40 bars

0 à 40 bars

Précision de mesure

Précision de la mesure de pression d'eau

± 0.1 bar

± 0.1 bar

Précision de la mesure de température

± 0.5° C

± 0.5° C

Précision de la mesure de Delta volume

± 0.001 dm3

± 0.001 dm3

Dimensions d'un poste

Longueur (capot fermé)

2 350 mm

2 350 mm

Profondeur (capot fermé)

1 020 mm

1 020 mm

Hauteur (capot fermé)

1 600 mm

1 600 mm

Poids

1 100 kg

1 100 kg

Applications client
