Banc de test d’étanchéité en air de vannes
Contrôle de haute précision d’étanchéité à l’air pour vannes
- Détection précise des fuites par mesure de micro-débits
- Tests automatisés et reproductibles
- Interface opérateur intuitive
- Traçabilité complète des essais
Produits testés
Secteur d’activités
Fonctions principales
Banc de contrôle d’étanchéité à l’air pour vannes. Le système assure la saisie et le serrage des vannes, l’injection d’air, puis la mesure de fuite par micro-débit, avec traçabilité des résultats.
- Mesure de fuites très faibles grâce à un débitmètre massique numérique (micro-débit).
- Serrage asservi en position et en force.
- Ergonomie et sécurité : commande bi-manuelle, arrêt sécurisé si relâchement, arrêt d’urgence en face avant.
- Programmes d’essais prédéfinis par type de vanne, modifiables via pupitre ou PC (Ethernet).
- Traçabilité automatique : enregistrement des mesures et édition de rapports.
Mode de fonctionnement
Découvrez le fonctionnement de notre banc de test d’étanchéité en air de vannes
Le banc maintient la vanne entre deux outillages adaptés, la serre automatiquement, puis injecte de l’air et mesure la fuite. L’opérateur pilote l’essai via l’interface du banc (ou depuis un PC).
Déroulé d’un test
- L’opérateur choisit le programme correspondant au type de vanne.
- Il installe les outillages puis place la vanne dans le banc.
- Le banc se met en position et se serre automatiquement (avec sécurité bi-manuelle).
- Le banc met sous pression, puis mesure la fuite.
- Le banc dessert et revient en position de départ.
Comment la fuite est mesurée ?
Après la mise sous pression, le circuit est isolé. S’il y a une fuite, de l’air doit continuer à alimenter la vanne : le banc mesure alors ce micro-débit (très faible) avec un débitmètre, ce qui donne directement le taux de fuite.
Un test complet (plusieurs mesures selon la configuration) dure environ 80 secondes (hors changement d’outillage et manutention).
Banc développé pour répondre à ces normes :
Valve testé en étanchéité | LF Technologies

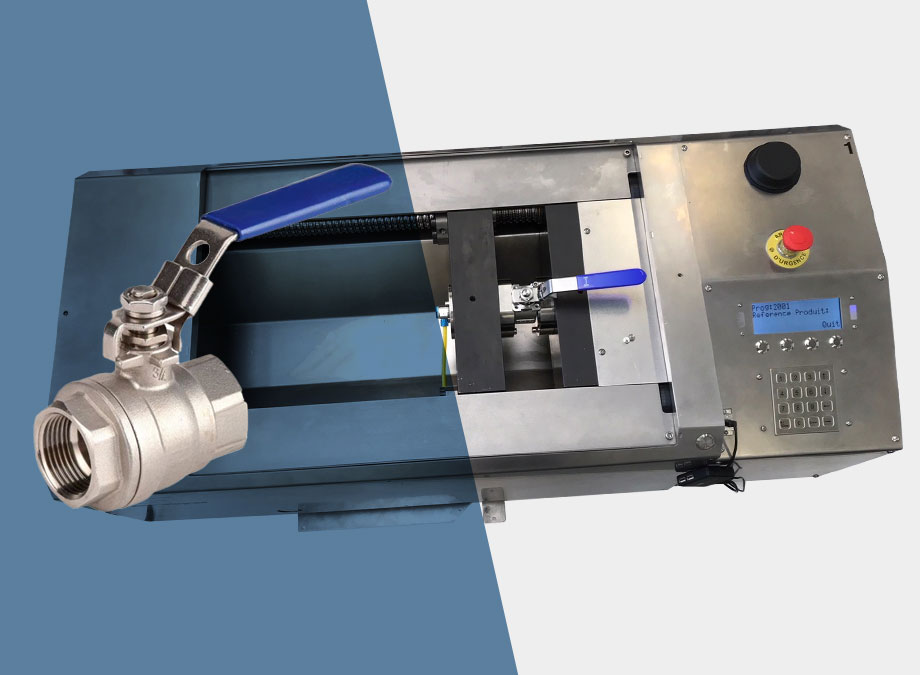

Leak-RTS - Zoom sur valve
Leak-RTS – Banc de test en étanchéité | LF Technologies

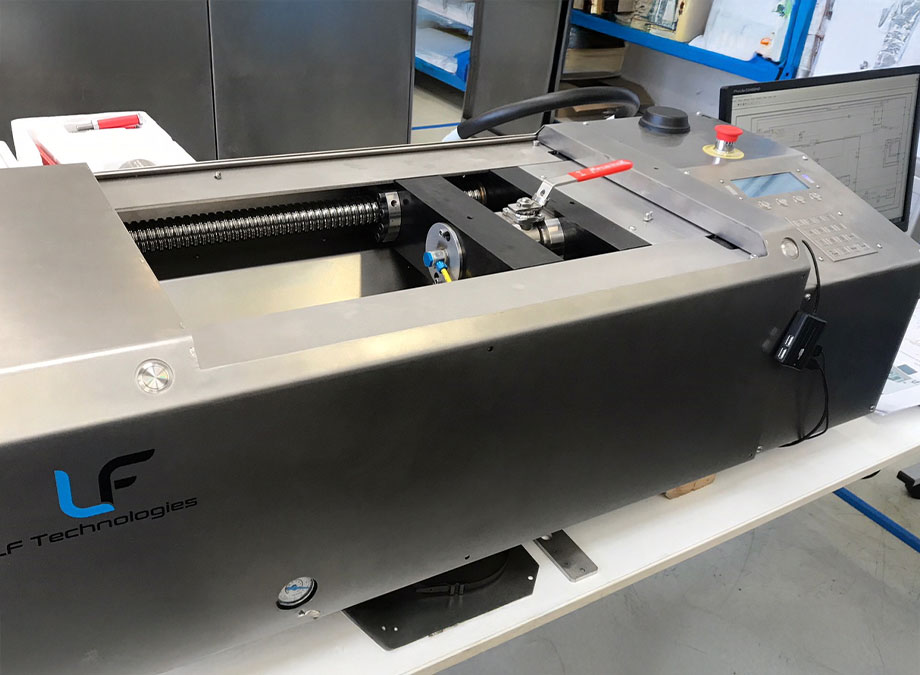

Banc de test de valve en air - LF Technologies

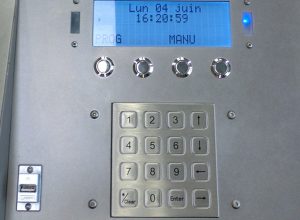

Pupitre de commande | LF Technologies
Pupitre de commande du banc de test en étanchéité - Leak-RTS | LF Technologies

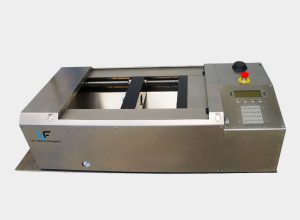

Leak-RTS | LF Technologies
Banc de test d’étanchéité en air de vannes
Banc de test d’étanchéité en air de vannes
LF Technologies a conçu et réalisé un équipement de contrôle dédié au test d’étanchéité de vannes à tournant sphérique haute performance. Les essais sont réalisés par injection d’air, avec une mesure de micro-débit permettant de détecter et quantifier les fuites avec précision.
Avantages du Leak-RTS
- Traçabilité intégrée
- Tests rapides et répétables
- Ergonomie opérateur optimisée
- Détection fine des fuites
Traçabilité intégrée

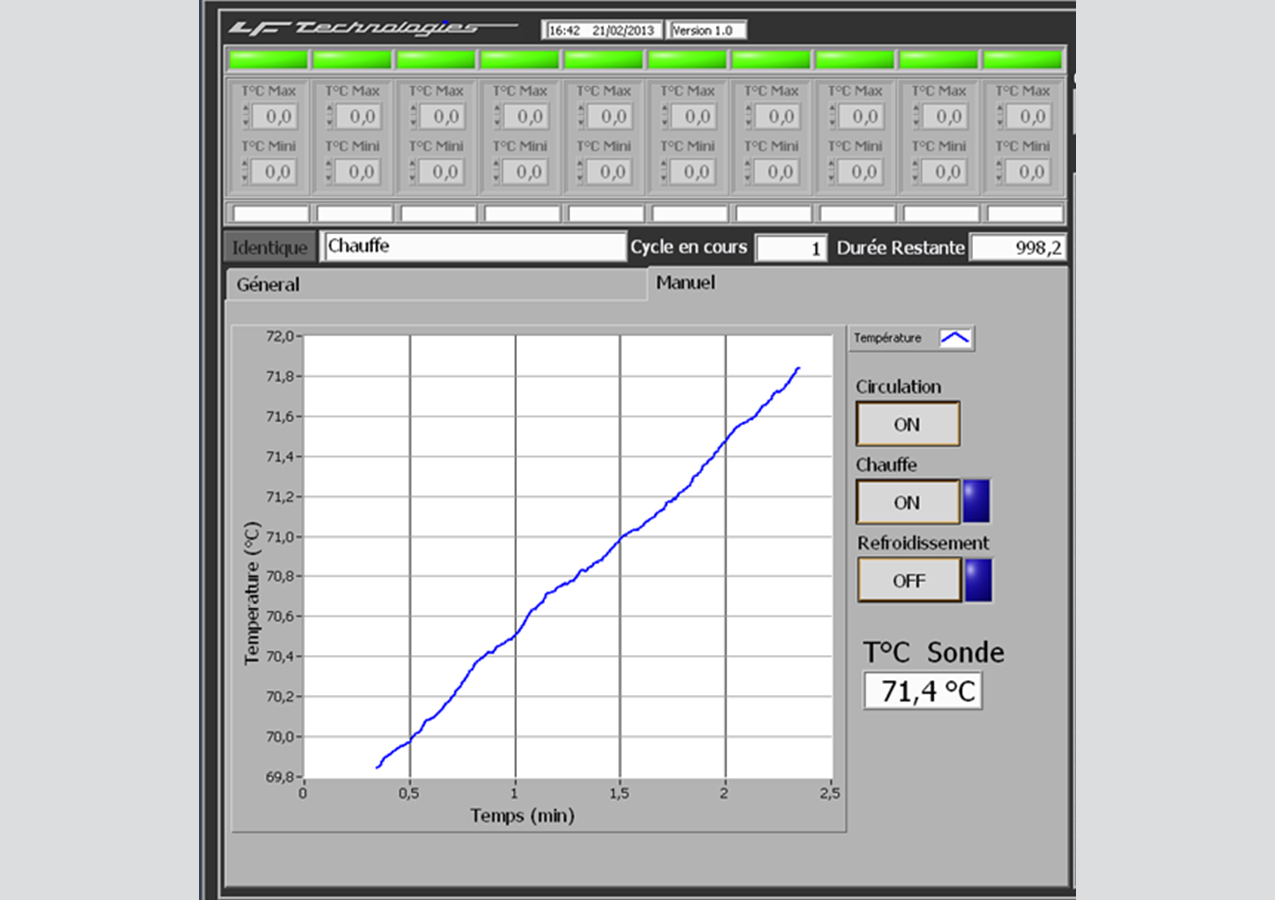

Chaque essai est enregistré automatiquement (programme, n° pièce, pression, débit de fuite, date/heure, etc.). Les résultats sont exportables (clé USB / réseau) et peuvent être mis en forme en rapport PDF ou tableur.
Tests rapides et répétables
Séquences automatisées garantissant des résultats constants, indépendants de l’opérateur.
Ergonomie opérateur optimisée

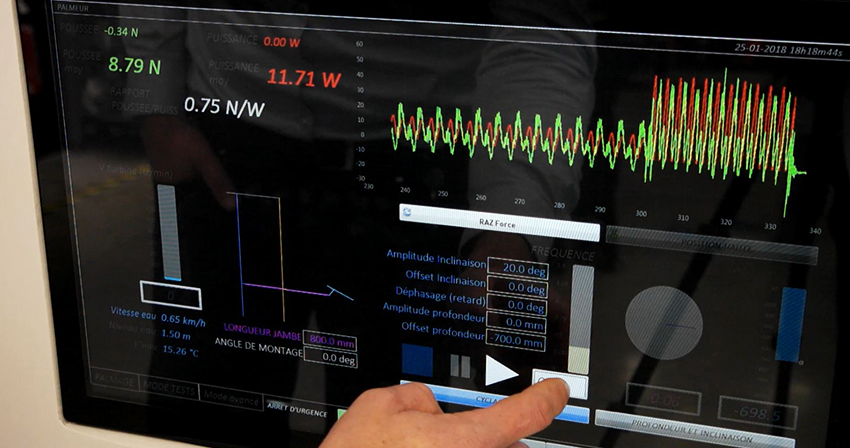

Interface Homme-Machine guidant pas à pas les opérations de test.
Détection fine des fuites
Mesure précise des micro-débits pour une qualification fiable de l’étanchéité.
CARACTÉRISTIQUES TECHNIQUES du Banc de test d’étanchéité en air de vannes
Spécifications | Leak-RTS |
Course | ≈250 mm |
Hauteur d’axe maxi du produit testé | 80 mm |
Force maxi | 60 kN |
Précision d’application de force | 15 % au-delà de 20 000 N |
Précision du débitmètre | ±0,007 cc/mi |
Précision de mesure de pression | ±0,05 bar |
Poids maximum admissible d’une pièce testée | 50 kg (sans choc à la pose) |
Encombrement (L × P × H, hors option) | ≈800 × 650 × 350 mm |
