Boucle de test de vannes en pression et chocs thermiques
Types de tests réalisés :
- Chocs thermiques : alternance eau chaude/eau froide automatisée
- Chocs de pression : pression différentielle amont/aval sur vanne fermée
- Endurance : cycles d’ouverture/fermeture avec mesure du couple
- Test d’étanchéité final : mesure de fuite
Produits testés
Secteur d’activités
Test haute pression & chocs thermiques pour vannes industrielles
La boucle d’essai conçue par LF Technologies permet de tester, qualifier et éprouver des vannes soumises à de fortes contraintes thermiques et hydrauliques. Grâce à une double boucle (chaude et froide) combinée à un système de mise en pression dynamique, le banc reproduit des conditions de fonctionnement extrêmes : pression statique jusqu’à 270 bar, température jusqu’à 280°C, débit jusqu’à 300 l/min.
Ce banc est particulièrement adapté aux applications critiques : nucléaire, énergie, industrie navale, oil & gas.
Fonctions principales
- Essais en pression cyclée jusqu’à 270 bar
- Chauffe jusqu’à 280°C / Refroidissement jusqu’à 20°C
- Alternance rapide chaud/froid pour chocs thermiques réalistes
- Cyclage automatique avec contrôle de position et de couple jusqu’à 1000 Nm
- Enregistrement complet des données de test
Structure du banc
- Châssis mécano-soudé avec zone d’essai sécurisée
- Doubles portes vitrées verrouillables (conditions de température/pression)
- Raccords rotulés auto-étanches brevetés pour adaptation à tous types de vannes
- Table élévatrice sur roulettes pour faciliter le montage
Système de test avancé
- 2 boucles hydrauliques : 1 chaude, 1 froide, + boucle commune de test
- 3 seringues servo-motorisées pour pression, choc et compensation de dilatation
- Circulateurs sur mesure 300 l/min avec contrôle de débit par variateur
Logiciel de pilotage LabVIEW
- Contrôle manuel ou automatique
- Programmation intuitive des séquences d’essai
- Affichage temps réel des mesures : pression, température, débit, couple
- Module de rapports automatiques et analyse de données (en option)
Zone de test de la boucle d’essai en pression
Zone de test de la boucle d’essai en pression
Système d’asservissement de pression
Système d’asservissement de pression

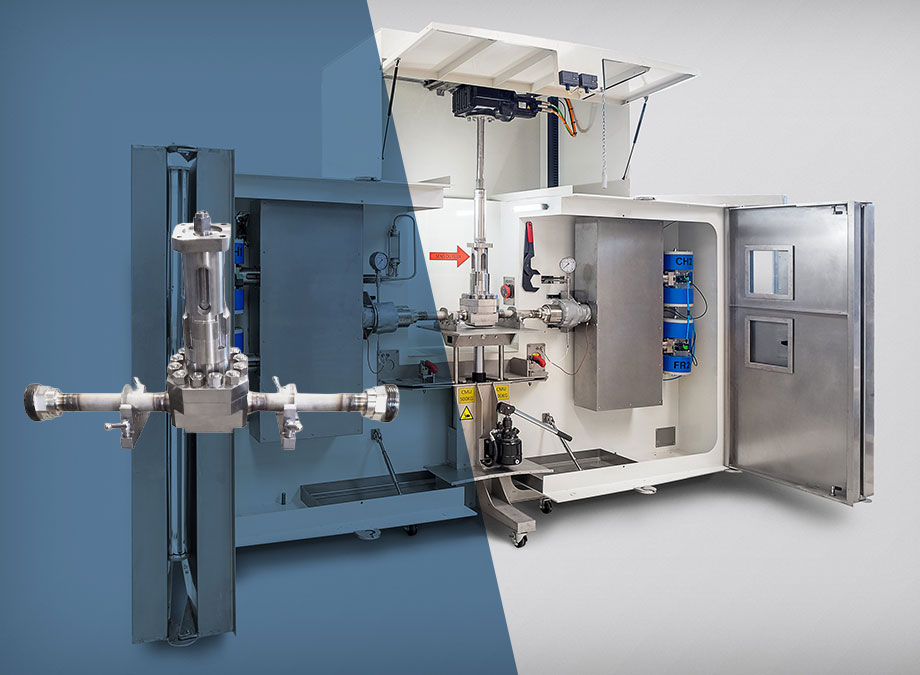

Bancs de tests pour vannes industrielles
Bancs de tests pour vannes industrielles

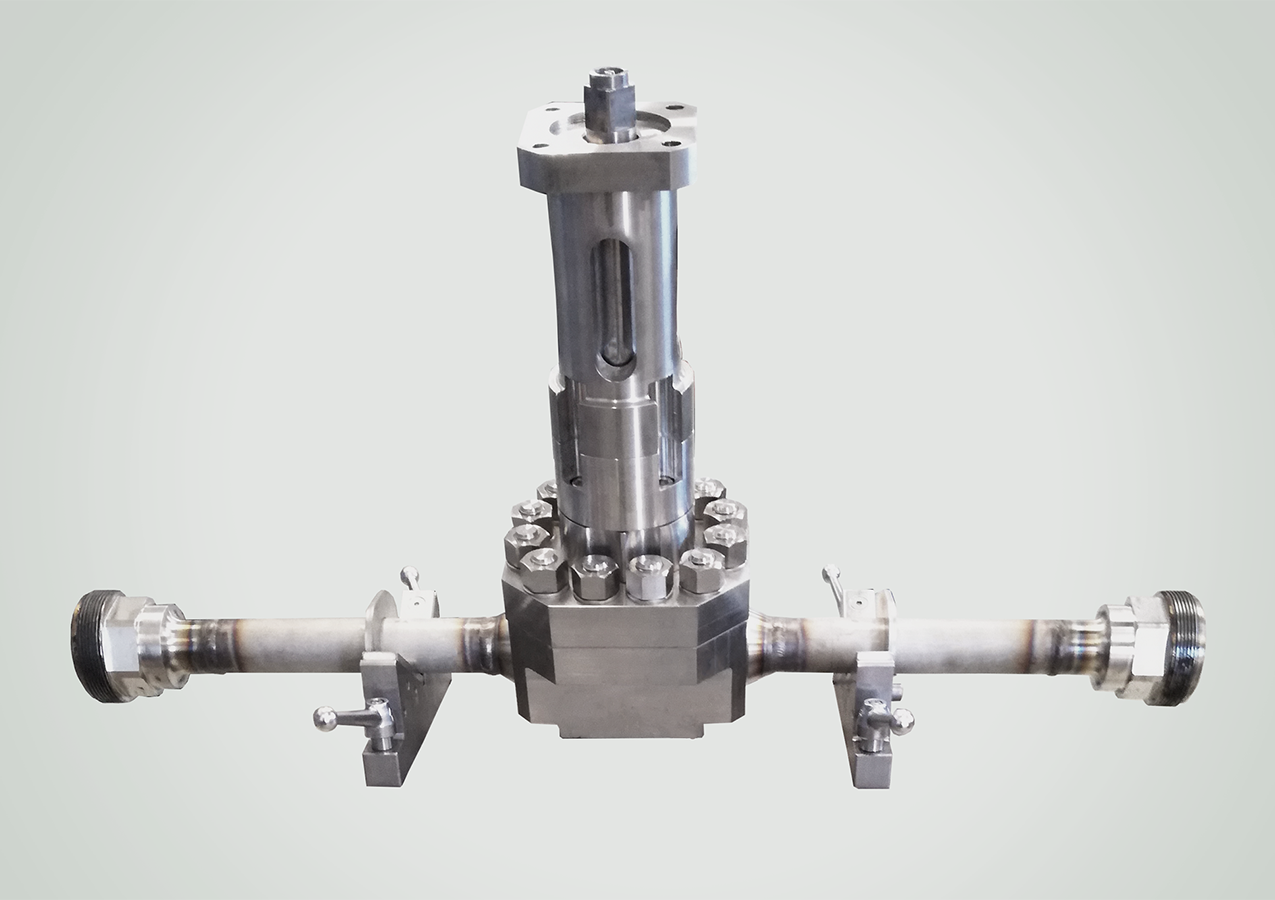

Vanne testée
Vanne testée

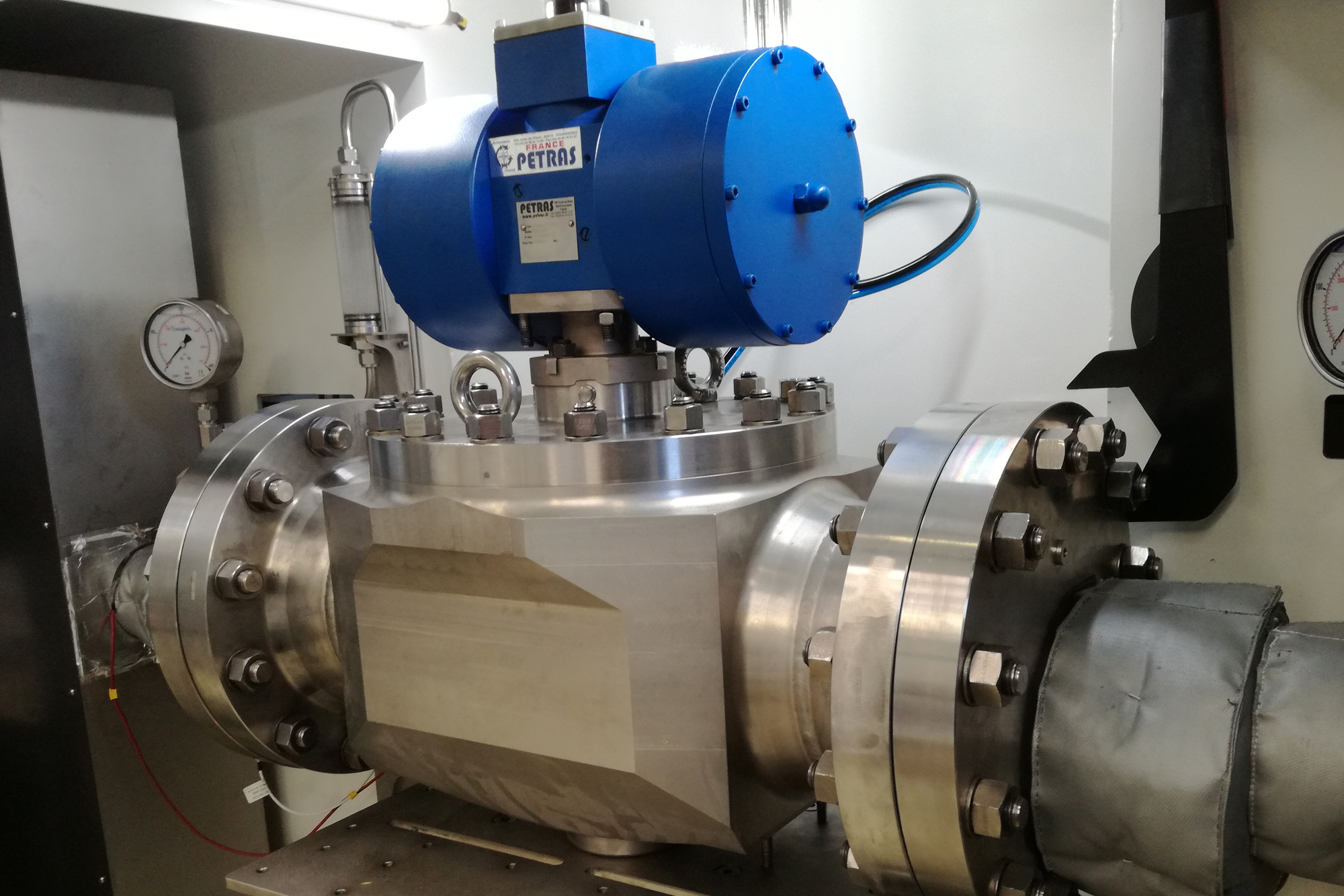

Petite vanne testée avant montage sur la machine
Petite vanne testée avant montage sur la machine
Boucle de test réalisée sur mesure et installée sur site
Boucle de test réalisée sur mesure et installée sur site
Courbe de test de la boucle d’essai
Courbe de test de la boucle d’essai
CARACTÉRISTIQUES TECHNIQUES de la Boucle de test de vannes en pression et chocs thermiques
Caractéristiques | ValveXtreme |
Fluide de test | Eau déminéralisée |
Pression max | 270 bar |
Température max boucle chaude | 280°C |
Température min boucle froide | 20°C |
Débit max | 300 l/min |
Couple utile actionneur | 5 à 1000 Nm |
Puissance nominale | 40 kW |
Dimensions (L x P x H) | 4000 x 2500 x 2650 mm (env.) |
Poids | ≈ 4000 kg |
