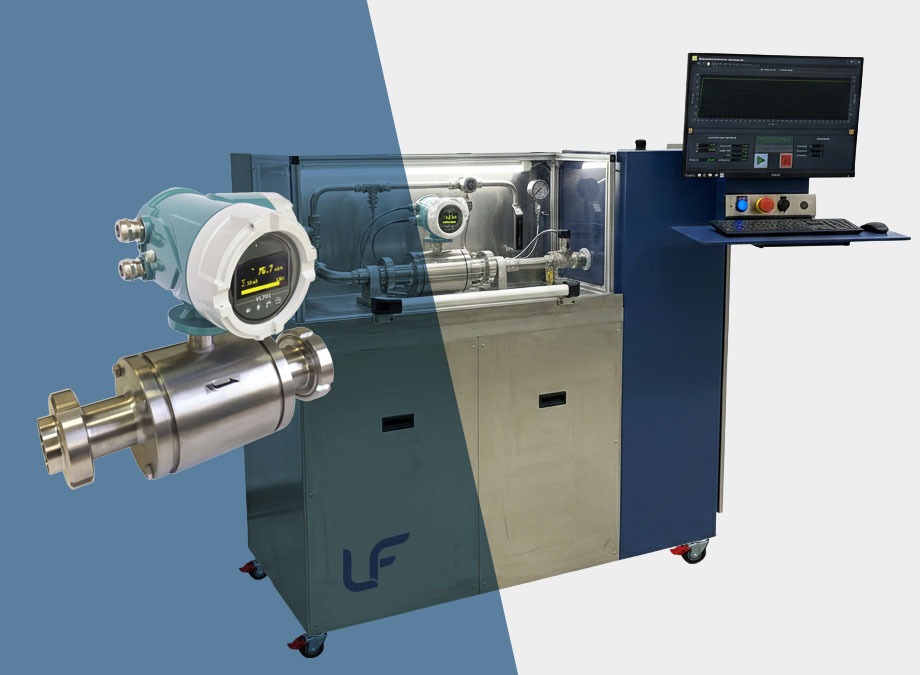

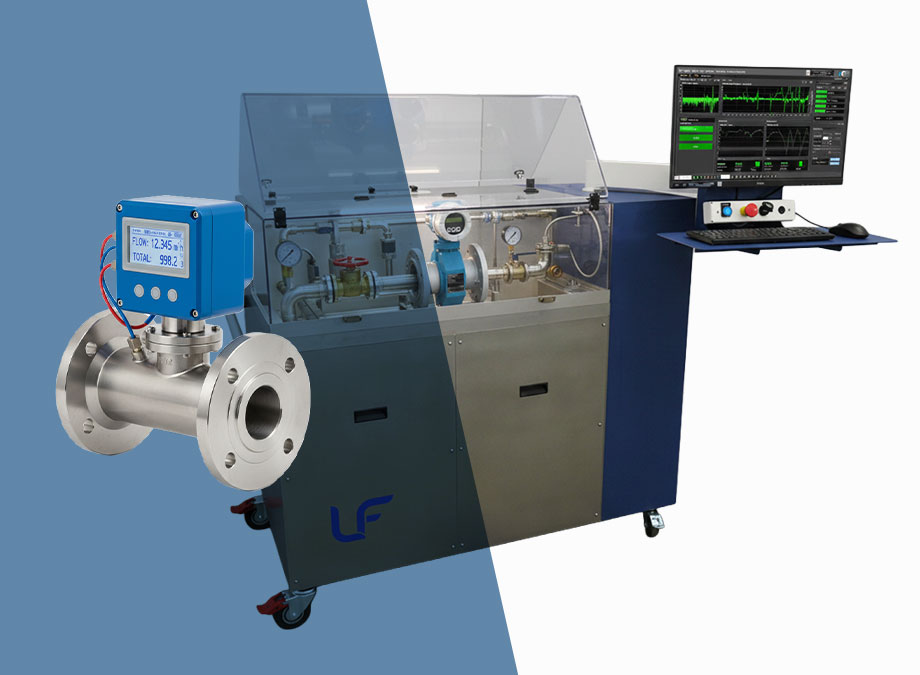

Banc d’étalonnage pour débitmètres
Le banc d’étalonnage pour débitmètres LF Technologies combine robustesse et précision pour la métrologie industrielle. Il assure le calibrage et la vérification des débitmètres dans un environnement maîtrisé (température, pression), garantissant une traçabilité totale des opérations.
Produits testés
Secteur d’activités
Présentation et Usage :
Le banc d’étalonnage pour débitmètres de LF Technologies sert à calibrer, vérifier ou ajuster des débitmètres avec une traçabilité complète. Idéal pour la maintenance industrielle, et le service qualité. Ce banc assure le contrôle de performance, la conformité aux normes et participe à la réduction des coûts opérationnels.
Principes de fonctionnement
- Le débitmètre à étalonner est raccordé à une ligne de test hydraulique (ou pneumatique).
- Le fluide de test (souvent de l’eau) est mis en circulation via une pompe asservie.
- Une vanne de régulation pilotée ajuste le débit pour atteindre les paliers de test désirés.

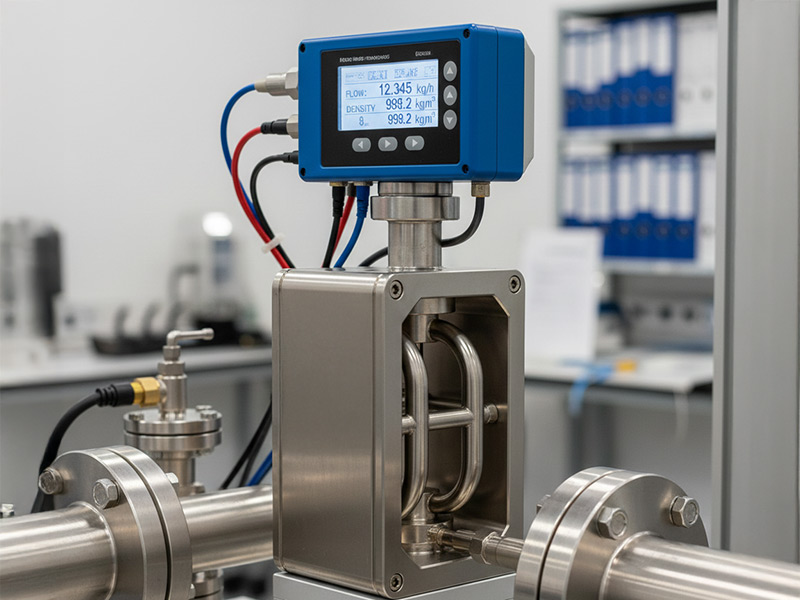

- Un débitmètre maître (étalon de référence) est placé en série pour comparer les mesures.
- Le système effectue des paliers de débit pour couvrir toute la plage de mesure du capteur testé.
- Le logiciel embarqué pilote les séquences, enregistre les données, calcule les écarts/incertitudes et génère un rapport d’étalonnage.

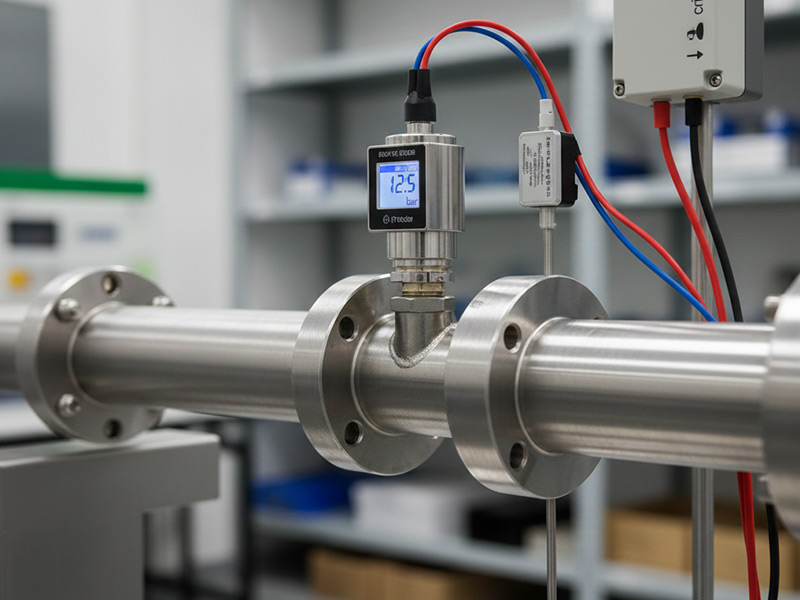

- Des systèmes de compensation (température, pression) peuvent être ajoutés pour garantir la précision.
Banc développé pour répondre à ces normes :

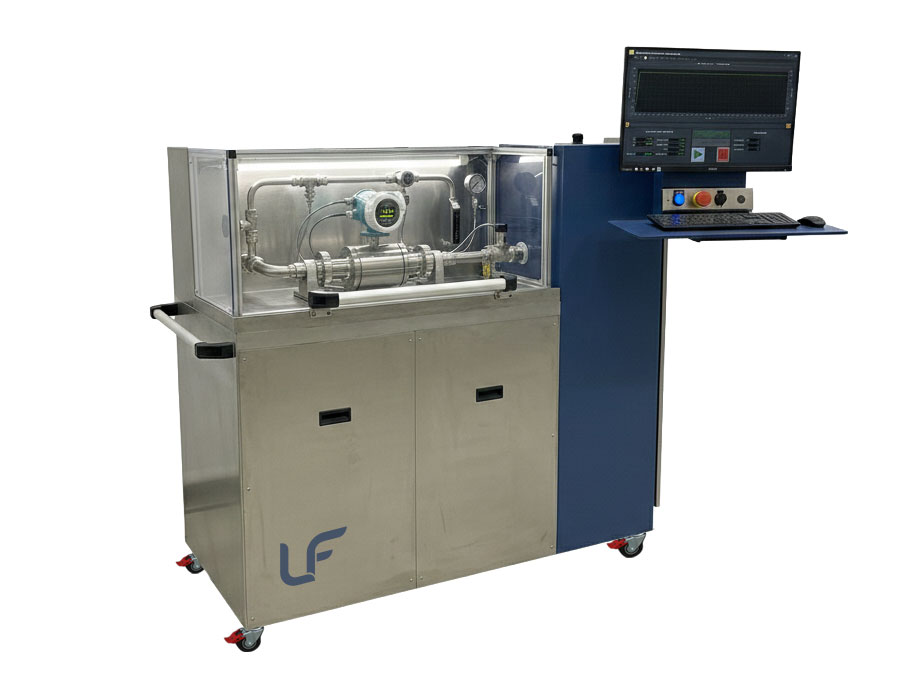

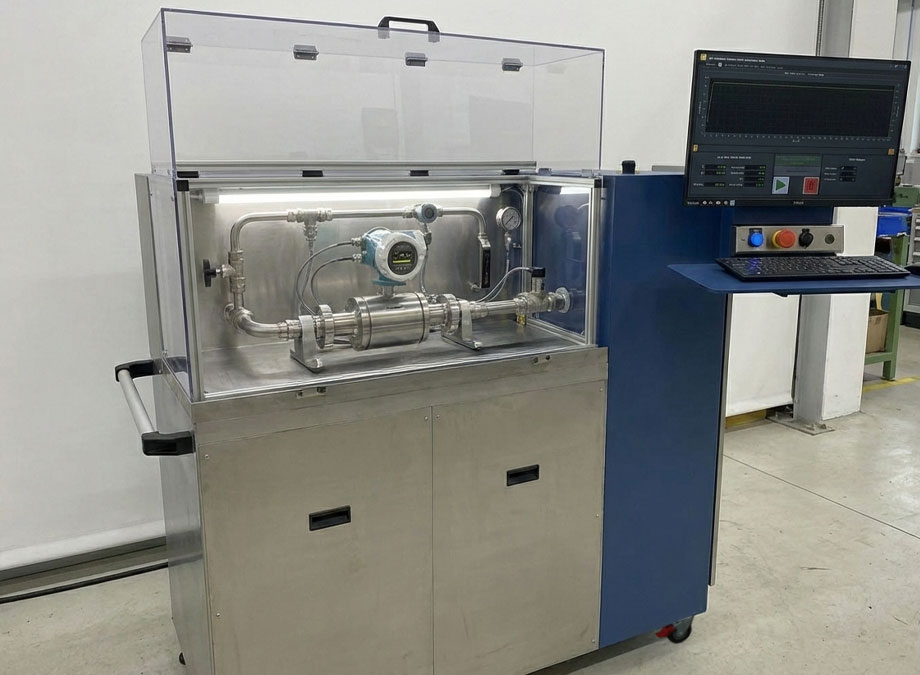

Flow-Calib | LF Technologies

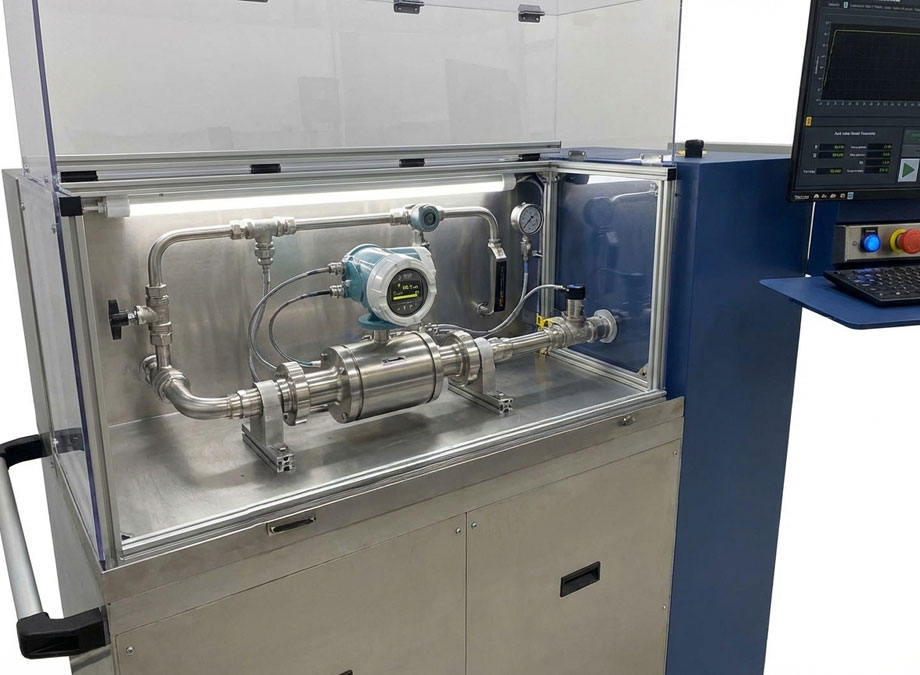

Flow-Clib avec porte ouverte - Test de débitmètre | LF Technologies
Banc de test de Débitmètre – Flow-Calib | LF Technologies
Banc de test de débitmètre en zone d'essai | LF Technologies
Flow-Calib – Banc d’essai de débitmètre | LF Technologies
Flow-Calib - Banc d'essai et d'étalonnage de débitmètre | LF Technologies

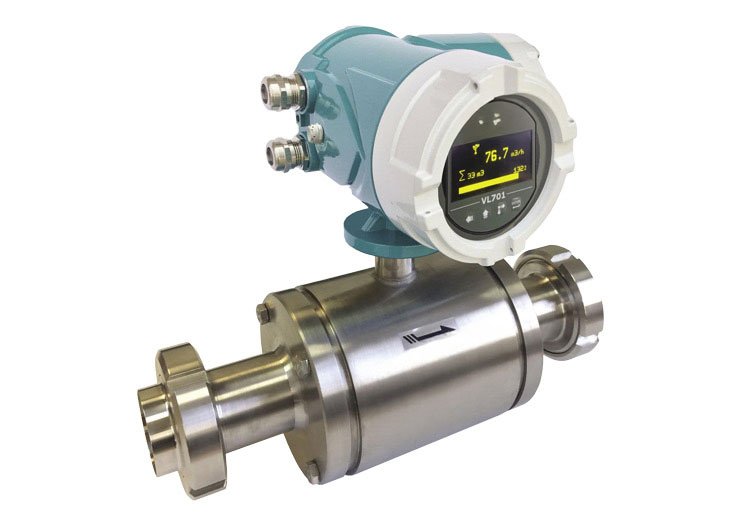

Débitmetre industriel | LF Technologies
Caractérisation hydraulique complète du débitmètre
Avantages du FLOW-CALIB
- Interface automatisée & rapports
- Flexibilité & modularité
- Construction robuste et matériaux industriels
- Caractérisation hydraulique
- Mesure perte de charge

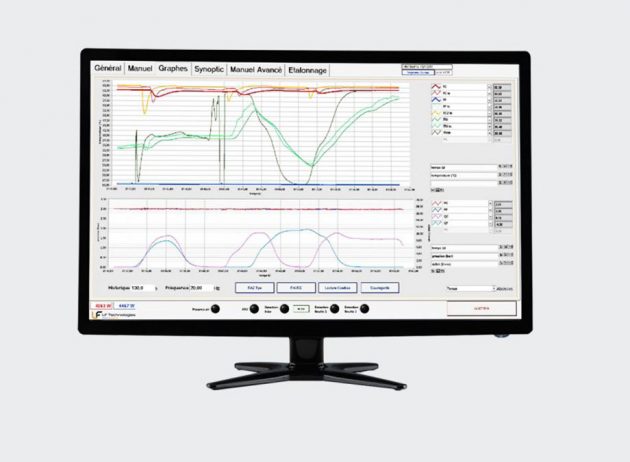

Interface automatisée & rapports
Pilotage automatique de paliers, traçabilité intégrée.

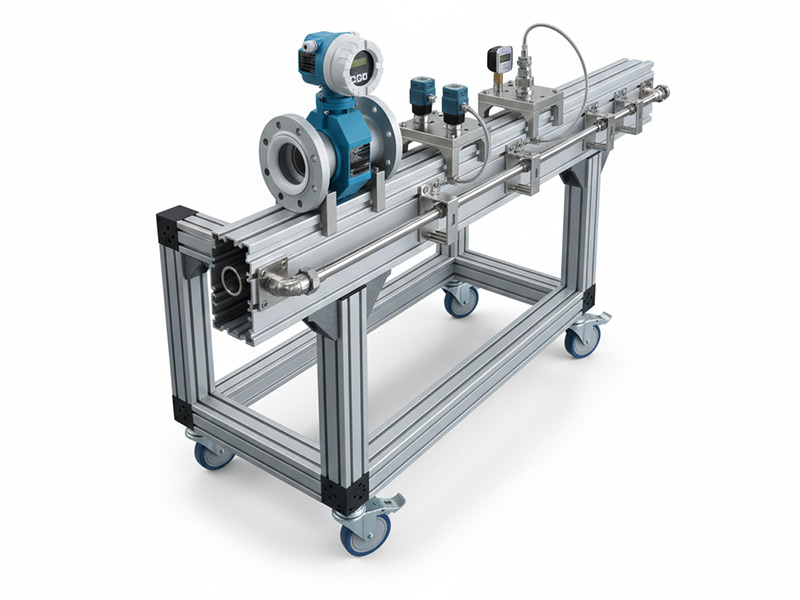

Flexibilité & modularité
Possibilité d’adapter les plages de débit, d’intégrer plusieurs étalons, d’ajouter des gammes supplémentaires.
Construction robuste et matériaux industriels
Châssis inox, tuyauteries de qualité, composants fiables.
Caractérisation hydraulique complète du débitmètre
L’ensemble des points de réglage sur la plage de mesure du débitmètre est ajusté automatiquement.
Mesure perte de charge
Le banc permet de régler la pression et mesure la perte de charge des débimètres
CARACTÉRISTIQUES TECHNIQUES du Banc d’étalonnage pour débitmètres
Éléments | Flow-Calib-S | Flow-Calib-M | Flow-Calib-L |
Plages de mesure | 0 à 0.05m3/h | 0.05 à 1.5 m3/h | 1.5 à 60 m3/h |
Précision de mesure | ±0,5 % | ±0,5 % | ±0,5 % |
Précision de réglage de débit | 1% de la consigne | 1% de la consigne | 1% de la consigne |
Pression max | 6 bar | 6 bar | 6 bar |
Precission de mesure de pression | 0.01 bar | 0.01 bar | 0.01 bar |
OPTIONS
Enceinte thermique
Directement intégrées sur le banc, les enceintes thermiques sont capables de simuler des environnements extrêmes (de -180°C à +600°C) et reproductibles. La température est régulée et contrôlée pendant l'essai selon des consignes préalablement paramétrées (rampes et paliers). Les enceintes thermiques sont idéales pour effectuer des essais de longue durée ou pour préparer un échantillon avant le test. La mise en température de l’enceinte indépendante est effectuée par bain gazeux ou liquide avec une mesure de température disposée au plus près de l’échantillon testé. Les systèmes robotisés de transfert rapide minimisent les variations de températures du produit entre l’enceinte climatique et la zone de tests.

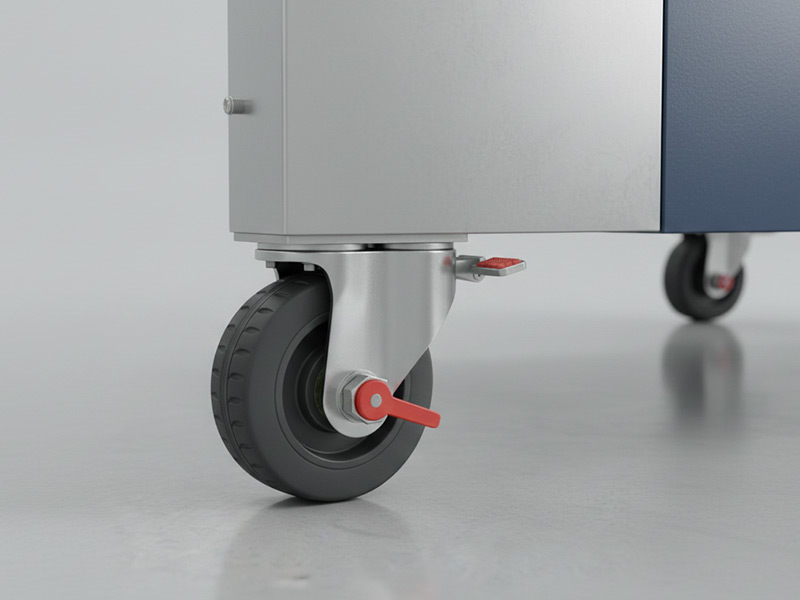

Version mobile / embarquée
Version mobile / embarquée pour étalonnage sur site (réservoir embarqué, montage compact)
