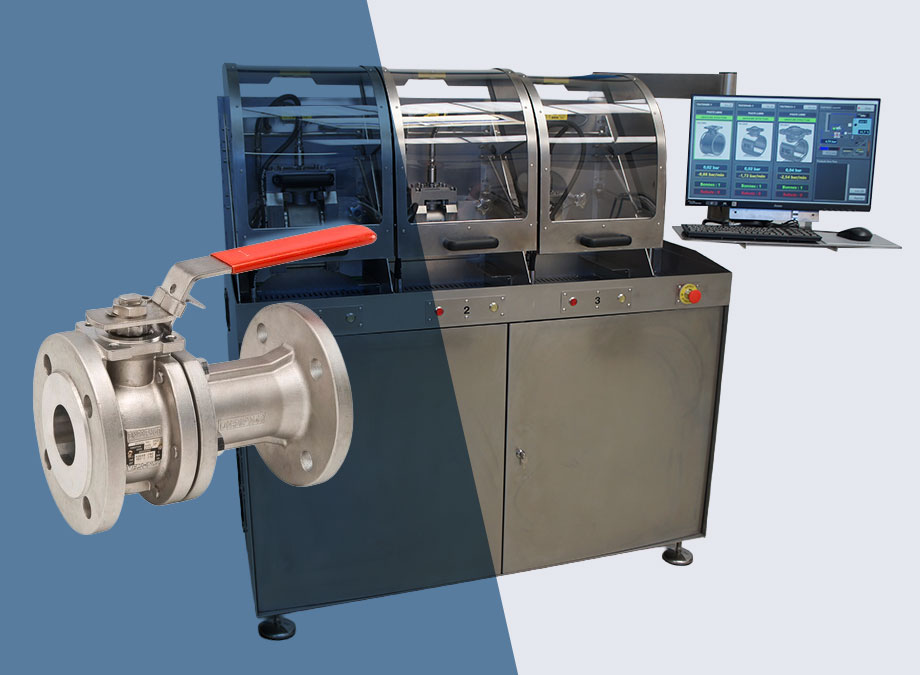

Banc d’épreuve et de marquage pour corps de vannes

Ref : Valve-Stamp

Le Valve-Stamp est un banc d’épreuve hydraulique conçu pour le test en pression et le marquage simultané de corps de vannes.

  • Productivité multi-postes : La machine contrôle jusqu’à 3 modules de test indépendants pour traiter plusieurs corps de vannes simultanément.
  • Précision de mesure : Le système détecte des fuites jusqu’à 0,056 ml/min grâce à un capteur de pression haute sensibilité et un asservissement par longeur de précision.
+33 (0)2 52 56 04 20
Demandez un devis

Pression d'épreuve max

600 bar

Seuil de conformité

0,056 ml/min

Résolution de mesure

0,006 ml/min

Test simultané

3 corps de vannes

Produits testés

Secteur d’activités

Vannes Industrielles

Fonctions principales

Le banc Valve-Stamp est un banc d’essai hydraulique dédié à l’épreuve de pression et à la traçabilité des corps de vannes industrielles. Il permet de traiter simultanément plusieurs composants.

Mode de fonctionnement

Le cycle opérationnel est entièrement automatisé et sécurisé par un capotage en polycarbonate haute résistance dont le verrouillage est synchronisé au cycle de pression.

  • Installation et obturation : L’opérateur positionne les corps dans des modules spécifiques. Des pistons hydrauliques assurent l’étanchéité des orifices.
  • Mise en pression et mesure : Le remplissage et la purge sont automatisés via une pompe. La détection des fuites est ensuite pilotée par un générateur de pression, couplé à un capteur numérique haute sensibilité qui analyse la moindre baisse de pression.
  • Marquage et traçabilité : Pendant le maintien sous pression, une unité à percussion grave le numéro de série sur les pièces conformes. En cas de défaillance, le système procède à un marquage de zone distinctif pour identifier immédiatement les rebuts.
  • Gestion des données : L’interface logicielle sur PC permet de configurer les fiches de paramètres, de suivre les mesures en temps réel et d’éditer automatiquement des rapports de contrôle aux formats PDF ou Excel.

Avantages du Valve-Stamp

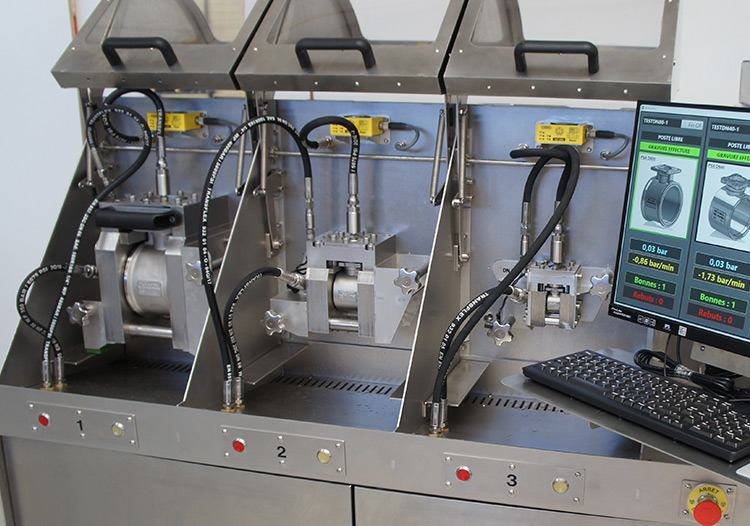

Optimisation des cadences de contrôle

Optimisation des cadences de contrôle

La structure permet de tester simultanément jusqu’à 3 ou 4 corps de vannes grâce à des modules de test quasi-indépendants.

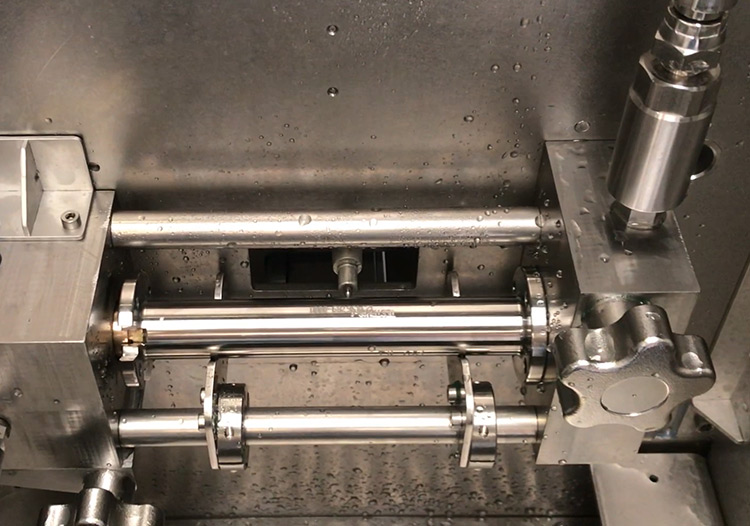

Traçabilité automatisée intégrée

Sécurisation du marquage et de la conformité

Un système à percussion grave le numéro de série directement durant la phase de mise sous pression, garantissant l’identification de chaque pièce. En cas de défaut, le banc applique un marquage spécifique pour isoler immédiatement les produits non-conformes.

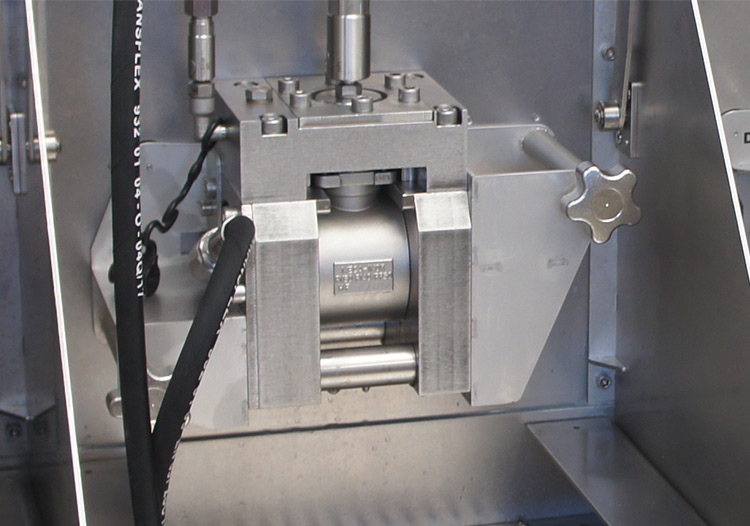

Adaptation rapide aux changements de série

L’utilisation de modules interchangeables fixés par raccords auto-obturants permet de passer d’un type de corps à un autre sans outillage. Le système peut ainsi évoluer facilement pour intégrer de nouveaux diamètres nominaux ou augmenter la capacité de test.

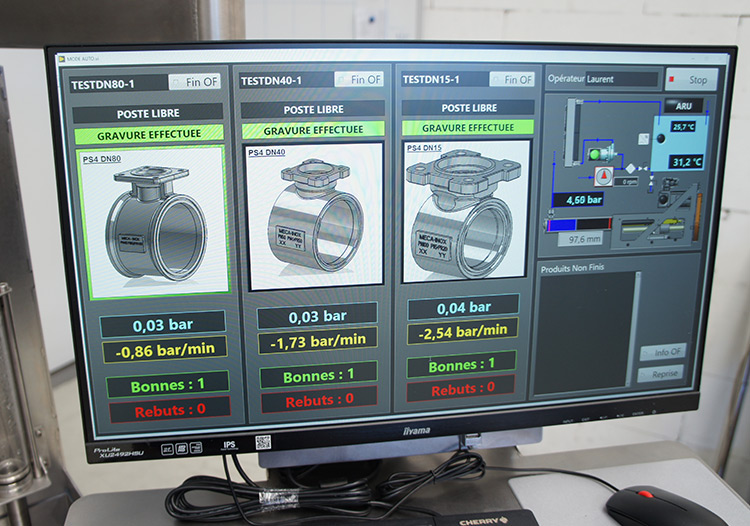

Fiabilité du diagnostic d’étanchéité

L’asservissement par le générateur haute pression permet d’obtenir une haute précision de résultat. Cette sensibilité garantit une détection rigoureuse des fuites, même pour les exigences les plus strictes.

CARACTÉRISTIQUES TECHNIQUES du Banc d’épreuve et de marquage pour corps de vannes

Caractéristiques

Valve-Stamp

Pression Max

600 bar

Précision pression

0,15 bar

Résolution pression

6 mbar

Résolution de fuite

0,006 ml/min

Nombre de postes

3 (4ème en option)

Pilotage

PC avec logiciel dédié

Hauteur

1100 mm

Profondeur

620 mm

Largeur

1600 mm
