Banc de test d’étanchéité en air de vannes

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est un fabricant expert dans la technologie des vannes à tournant sphérique haute performance. Il fabrique et distribue aussi une large gamme de vannes manuelles et actionneurs pneumatiques et électriques.

Fonctions principales

Objectif

Conception et réalisation d’un banc de tests d’étanchéité sur des vannes à tournant sphérique. Ce contrôle d’étanchéité à l’air des vannes a lieu en fin de ligne de production avant commercialisation des produits.

Problématique

Être capable de mesurer des taux de fuite extrêmement bas

Pouvoir simuler une force de serrage réglable correspondant au serrage des brides de la vanne

Permettre le test d’étanchéité d’une grande gamme dimensionnelle de vannes

Le système doit être compact et transportable, et assurer une bonne ergonomie

Solution et Résultat

L’équipement proposé est un système permettant la préhension et le serrage de vannes 1/4 de tour, en vue d’effectuer des tests d’étanchéité avec un système d’injection d’air équipé d’une mesure de micro débit.

Pour chaque type de vannes, l’outillage est constitué de deux pièces identiques assurant la fonction d’étanchéité avec la vanne sur une face plane et une fonction de positionnement de la vanne à boisseau. L’ergonomie du banc étant optimisée, les mouvements de l’outillage se font via les deux boutons présents à l’avant du pupitre de commande.

Le système de contrôle (PC interne) possède un ensemble de programmes prédéfinis en fonction du type de vannes à tester. Il affiche des messages sur le pupitre de commande indiquant les différentes étapes de test à l’opérateur (s’identifier, identifier le produit, identifier le programme de test utilisé, placer la vanne, ouvrir la vanne, fermer la vanne, etc).

L’interface Homme-Machine permet :

d’éditer les rapports de tests d’étanchéités automatiquement

de paramétrer les programmes de tests des vannes

de sauvegarder les fichiers des mesures de fuite avec une traçabilité.

Pour assurer la sécurité des opérateurs pendant la phase de test d’étanchéité, un bouton d’arrêt d’urgence est placé en face avant du banc. Il actionne la commande d’arrêt du moteur.

Découvrez une autre étude de cas pour ce client

Avant la commercialisation, toutes les vannes subissent des tests d’étanchéité à l’air (mesure de fuite).

Le système de vérification permet de contrôler les fonctions de fermeture / ouverture de l’outillage, avec un serrage contrôlé. Le système d’injection d’air et de mesure de fuite est piloté via le logiciel spécifique grâce au pupitre de commande.

Produits testés

Vannes à tournant sphérique

Une vanne est un dispositif de plomberie qui est actionnée pour réguler un flux. Il existe plusieurs types de vannes. Celle à tournant sphérique est soit une vanne d’arrêt pour couper la circulation d’eau, soit une vanne de régulation de débit.

Vannes à régulation de débit

Une vanne est un dispositif de plomberie qui est actionnée pour réguler un flux. Il existe plusieurs types de vannes. Celle à tournant sphérique est soit une vanne d’arrêt pour couper la circulation d’eau, soit une vanne de régulation de débit.

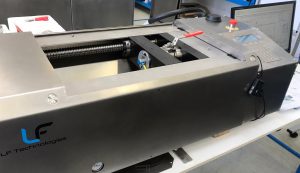

Banc de test de mesure de fuite sur des vannes à boisseau sphérique

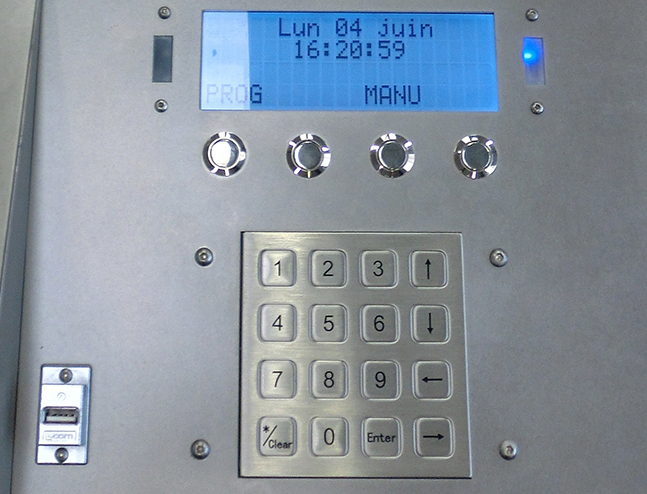

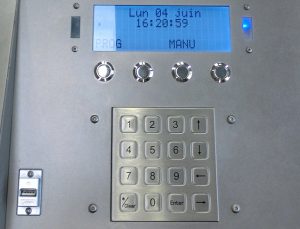

Pupitre de commande avec clavier intégré

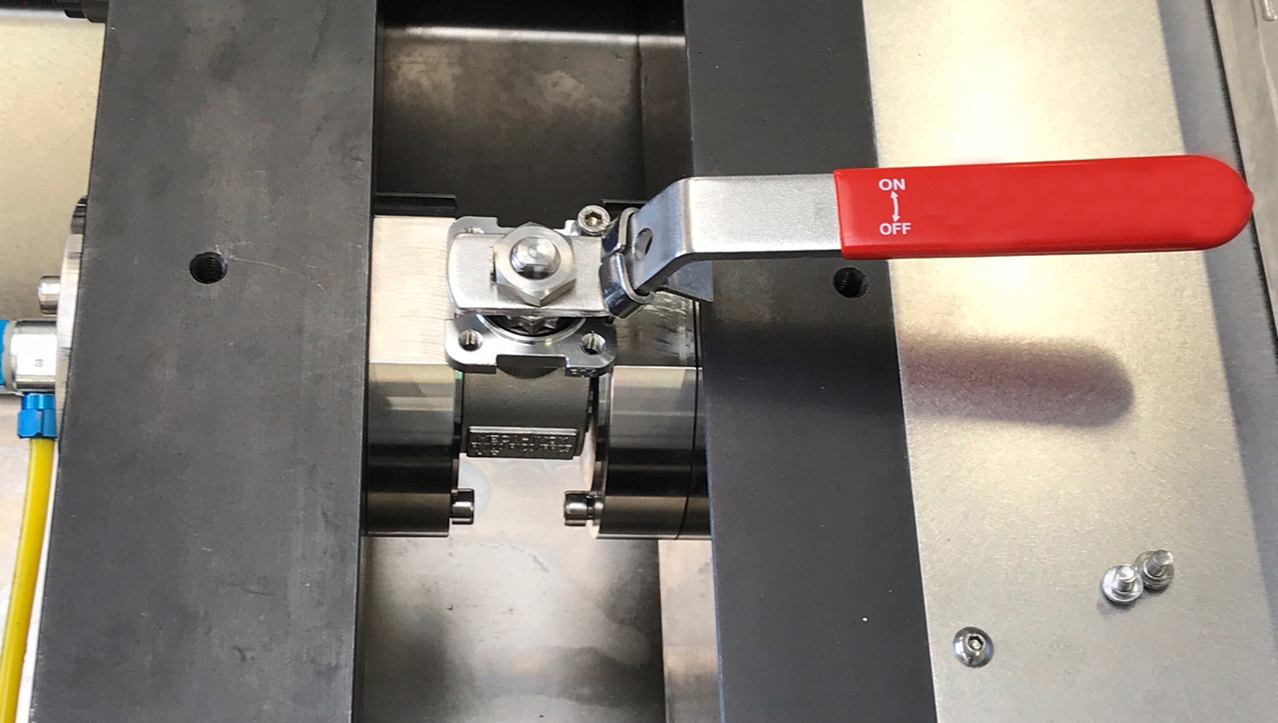

Vanne à boisseau sphérique en cours de test positionnée entre l’outillage

Banc de test d’étanchéité en air de vannes

LF Technologies a conçu et réalisé un moyen de tests d’étanchéité sur des vannes à tournant sphérique haute performance.
Les tests d’étanchéité sont assurés avec un système d’injection d’air équipé d’une mesure de micro débit.
