Banc de débit/pression
Le banc de test réalisé par LF Technologies effectue des essais sur des réducteurs de pression conformément à la norme NF EN 1567.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Notre client, une entreprise française, est le leader européen dans la distribution et la gestion de l’eau dans le bâtiment.
Fonctions principales
Objectif
Tester des réducteurs de pression selon différents paramètres avant de lancer la production.
Problématique
Le banc doit réaliser des essais conformément à la norme NF EN 1567 (Robinetterie de bâtiment – Réducteurs de pression d’eau et réducteurs de pression d’eau combinés – Exigences et essais)
Solution et Résultat

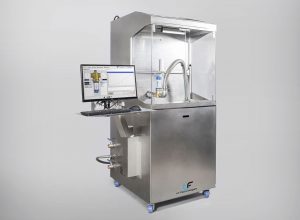

LF Technologies a imaginé et conçu un banc autonome de test pour réducteurs de pression équipé d’une pompe centrifuge multi-étages pilotée par un variateur. Un capteur de pression, placé à l’entrée du débitmètre permet l’asservissement de la pression par variation de la vitesse de la pompe de 0,5 à 16 bar.

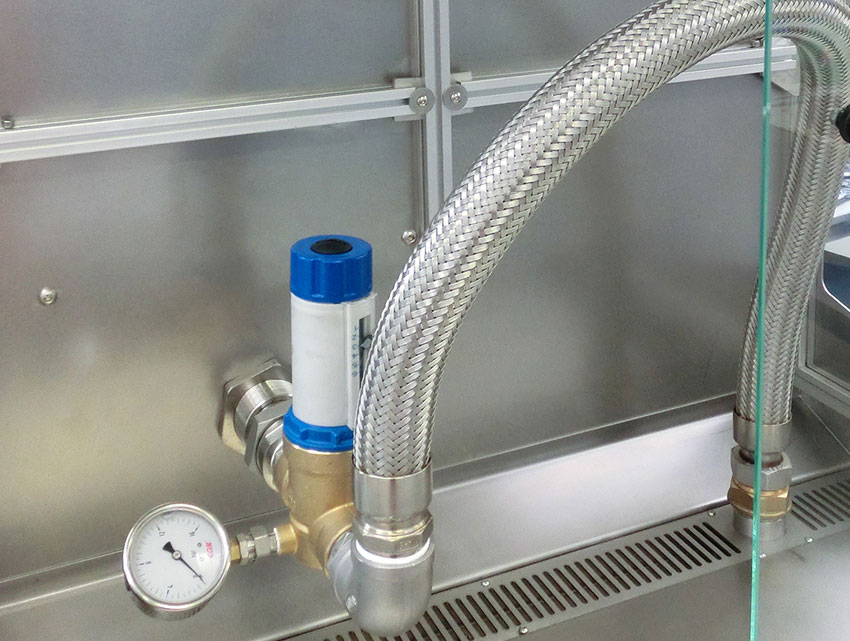

Le réducteur de pression à tester est installé sur le banc grâce à des raccords adéquats.
Deux capteurs mesurent la ΔP entre l’amont et l’aval de la pièce testée. Le débit varie de 0 à 11 000l/h au moyen d’une vanne motorisée.
Un circulateur et un échangeur thermique assurent le refroidissement de l’eau de la cuve placée dans le banc, et la température est surveillée via une sonde de température.

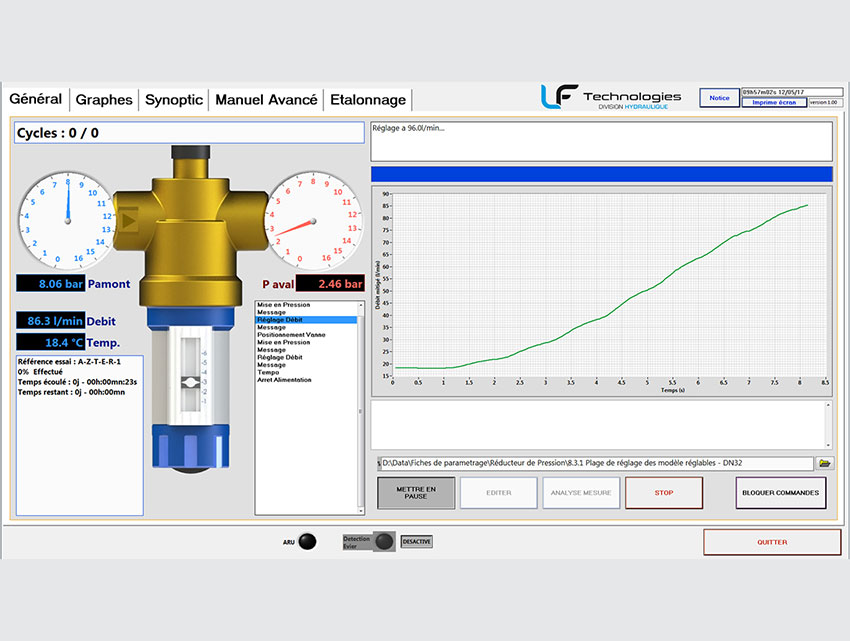

Le programme installé sur le PC de commande a été développé sous LabVIEW. Celui-ci permet de piloter la pression d’essai (via une pompe) ainsi que le débit (via une vanne proportionnelle), mais également de mesurer, afficher des courbes et enregistrer :
- les pressions d’entrée et de sortie ;
- le débit ;
- la température.
Produits testés

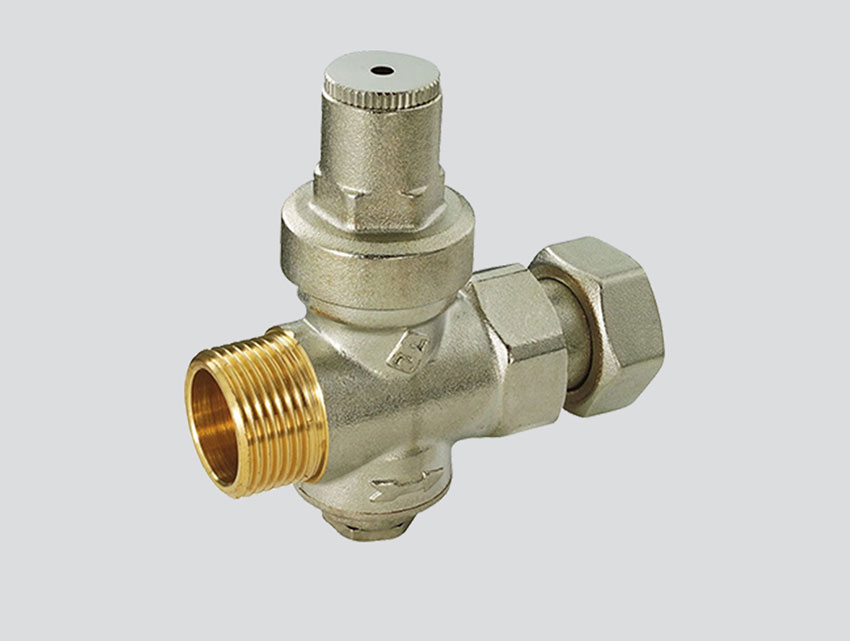

Réducteurs de pression
Un réducteur est un appareil qui abaisse la pression d’entrée afin d’obtenir à sa sortie une valeur réglée et constante.
NOTRE BANC DE TEST CLÉ POUR CES ESSAIS Robinets – tests de débit/pression
FLOW
Fonctions principales
Le banc de débit/pression permet de vérifier le comportement des composants de robinetterie sanitaire sous haute pression et hauts débits.
Mode de fonctionnement
Le poste est équipé d’une pompe centrifuge multi-étages, pilotée par un variateur. Cette pompe aspire l’eau dans une cuve placée à l’intérieur du poste, et la refoule dans l’appareil testé, à travers un débitmètre magnétique. A l’entrée du produit testé, un capteur de pression, précis et rapide, permet l’asservissement de la pression. Deux détecteurs de niveau placés à l’intérieur de la cuve s’assurent que la pompe possède toujours de l’eau à l’aspiration.
Banc développé pour répondre à ces normes :
