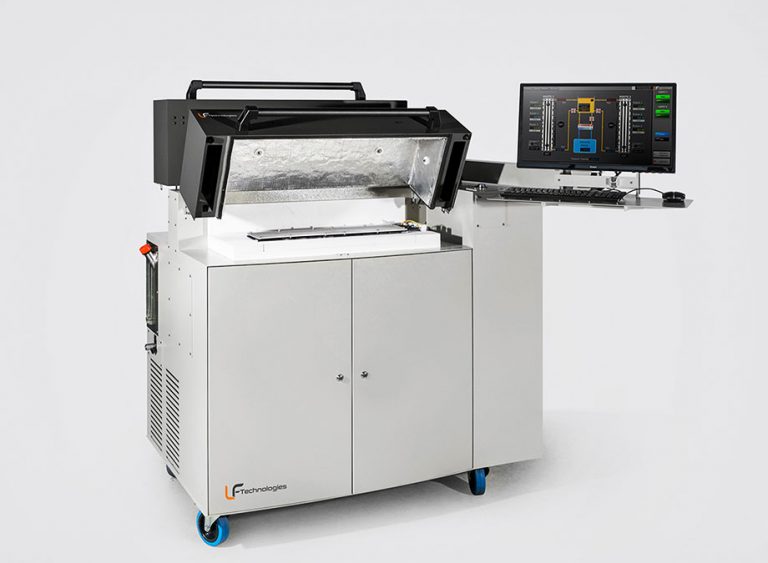

Banc de test de rubans chauffants

Ref : HTTB

Ce banc d’essai réalise des essais sur des rubans chauffants conformément au paragraphe 5.2.12 de la norme NF EN 62395-1. Il se compose d’un bâti en acier inoxydable intégrant une zone de test, un circuit de régulation thermique par fluide et un système d’alimentation électrique couplé à des modules d’acquisition.

+33 (0)2 52 56 04 20
Demandez un devis

Plage de température

De 20°c jusqu'à 300°c

Précision de la mesure

± 1°c

Tests en simultanés

6

Puissance de chauffe

2 500 W par poste

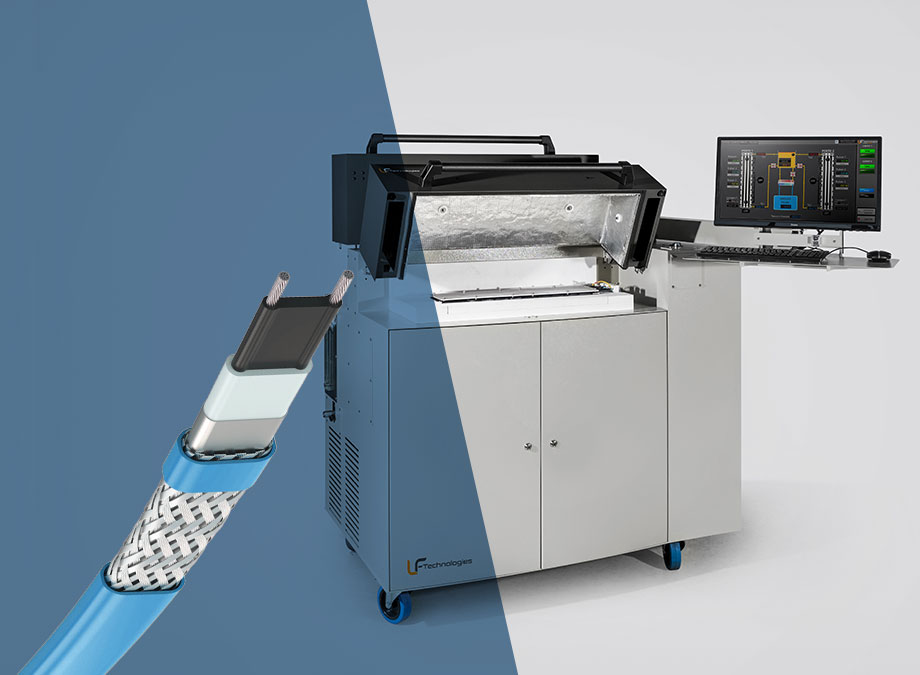

Produits testés

Secteur d’activités

Composant Sanitaire

Fonctions principales

Ce banc d’essais automatise le contrôle qualité et la validation d’endurance des rubans chauffants. LF Technologies conçoit et fabrique cette machine pour les sites de production et les laboratoires de certification.

Mode de fonctionnement

1. Fonctionnalités et mesures du système

  • Régulation thermique : Le système applique des cycles de température programmés pour mesurer la variation de la résistance électrique du composant en fonction des calories dissipées.
  • Mesures électriques : Les modules d’acquisition enregistrent l’intensité, la tension et la puissance consommée à chaque étape du cycle.
  • Acquisition de données : Le logiciel développé sous LabVIEW enregistre en continu la température du ruban via des thermocouples et trace les courbes d’évolution en temps réel.

2. Spécifications mécaniques et électriques

  • Chambre de test : L’enceinte isole le ruban pour stabiliser l’environnement thermique pendant l’essai.
  • Sécurités intégrées : Le système intègre des disjoncteurs thermiques et des coupures automatiques de l’alimentation électrique en cas de dépassement des seuils critiques définis dans le programme.
  • Pilotage : L’interface opérateur permet de configurer le nombre de cycles, les paliers de température et la durée des tests.

3. Conformité au cahier des charges

  • Adaptation logicielle : Les séquences de test sont configurables via l’application pour répondre aux normes spécifiques de l’industrie du chauffage traçant.
  • Traçabilité : À la fin de chaque cycle, la machine génère un rapport de test brut au format CSV ou PDF pour l’archivage des données de fabrication.

Avantages du HTTB

Zone de test du banc d’essai de rubans chauffants

Isolation des voies de mesure

Le banc teste 6 rubans chauffants en parallèle. Chaque ligne dispose d’un disjoncteur indépendant. La rupture électrique d’un ruban coupe l’alimentation de la voie concernée sans arrêter le cycle des 3 autres lignes.

Réseau hydraulique banc de test de rubans chauffants

Asservissement de la température machine

Le logiciel pilote la chambre thermique pour reproduire les rampes de température définies au cahier des charges. Le système élimine l’impact des variations thermiques ambiantes de l’usine sur la mesure de la résistance électrique.

Automatisation et traçabilité - Banc de test de pression et d'éclatement | LF Technologies

Enregistrement automatique sans saisie manuelle

Le logiciel LabVIEW capture en continu la température, la tension et l’intensité. Les mesures sont exportées directement dans un fichier CSV non modifiable pour l’archivage et le contrôle qualité.

INTERFACES LOCIELS INTUITIVES ET ERGONOMIQUES par LF Technologies

Modification des seuils opérateurs

L’architecture du programme informatique permet l’intégration de nouvelles séquences d’essais ou le changement des limites de température depuis l’interface, sans modification des composants mécaniques ou électriques du banc.

CARACTÉRISTIQUES TECHNIQUES du Banc de test de rubans chauffants

Spécifications

HTTB

HTTB+

Nombre de zone de test

2

2

Nombre de rubans testés par zone

3

3

Nombre de rubans testés au total

6

6

Longueur maximale des rubans

500 mm

500 mm

Température maximale

190°C

300°C

Température minimale

20°C

20°C

Précision de mesure de température

1°C

1°C

Précision de régulation de température

3°C

3°C

Puissance de chauffe par poste

2 500 W

2 500 W

Puissance maximale de refroidissement (dépend de la deltaT huile/eau de refroidissement)

≈ 2 000 W

≈ 2 000 W

Puissance du groupe froid

≈ 2 000 W

≈ 2 000 W

Dimensions

1 553 x 920 x 1 160 x 1 560 mm

1 553 x 920 x 1 160 x 1 560 mm
