Générateur de pression mobile
Générateur de pression permettant de réaliser des tests de pression d’épreuve et de pression alternée sur des réservoirs sous pression
Produits testés
Secteur d’activités
Fonctions principales

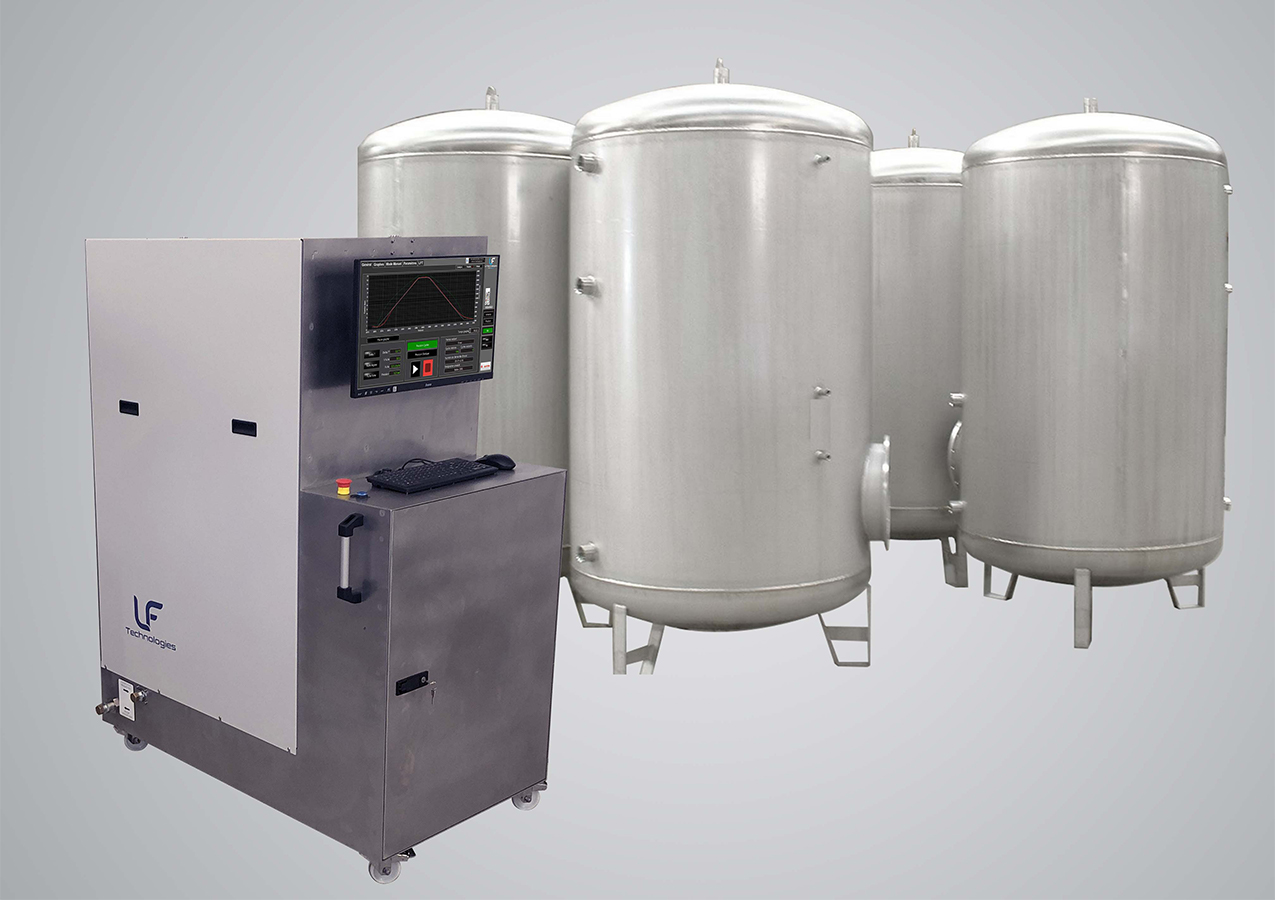

Le WPC est un générateur de pression permettant de réaliser des tests de pression d’épreuve et de pression alternée sur des réservoirs sous pression de grande capacité Chauffe-eau EN 12897.
Ces essais peuvent être réalisés sous circulation d’eau, avec une gestion de la température.
Les produits testés avec ce banc :
- réservoirs sous pression (chauffe-eau par exemple)

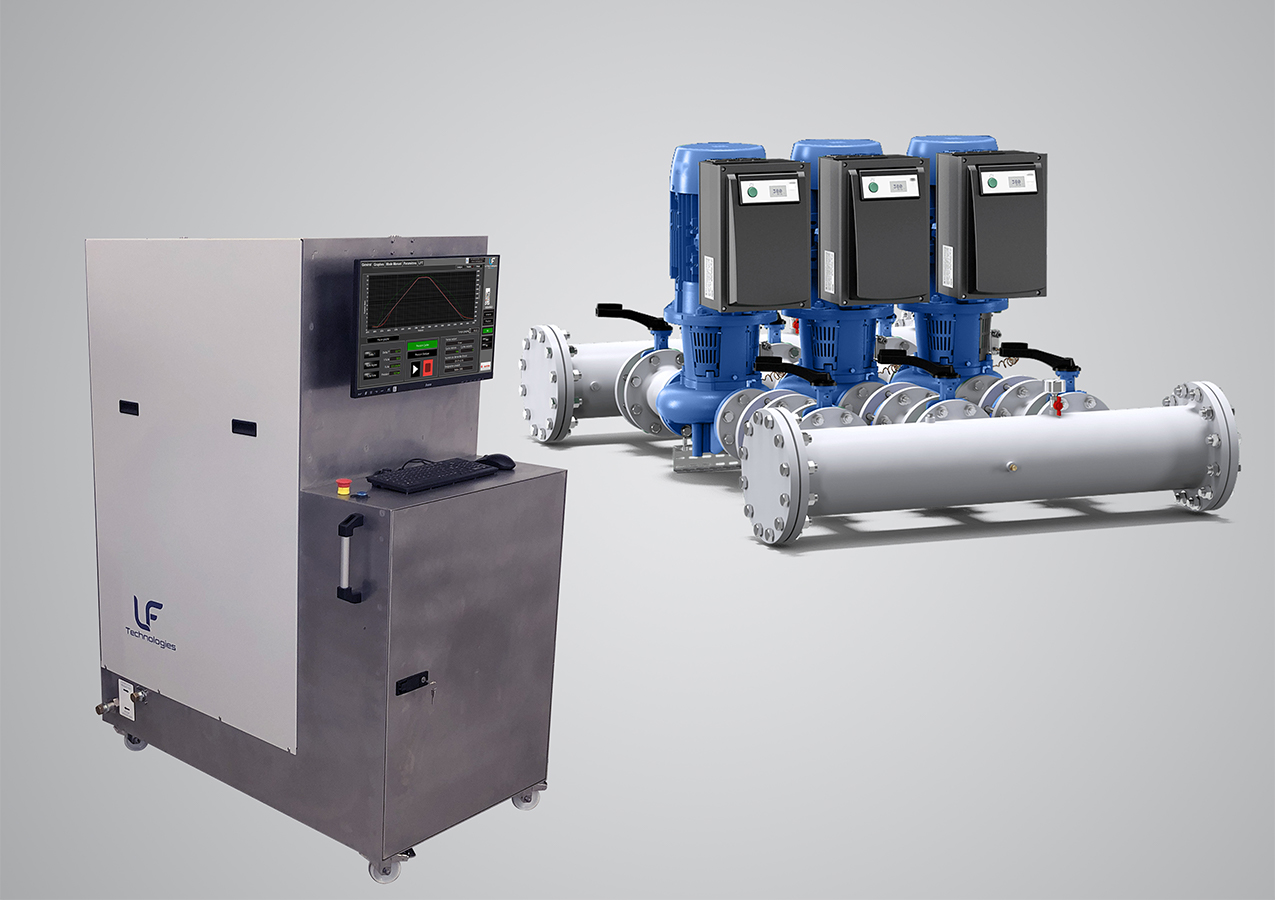

- pompes et corps de pompes
- canalisations
- vannes et corps de vannes
Mode de fonctionnement
Découvrez le fonctionnement de notre générateur de pression mobile
Les produits à tester sont raccordés au générateur par des flexibles, ces produits sont disposés à côté du banc de test. Le générateur est raccordé à une alimentation d’eau (eau de ville) et à l’évacuation.
Une fois les produits raccordés, le générateur gère :
- le remplissage des produits
- la génération de la pression de test selon un profil programmable
- la circulation d’eau
- le maintien en température de l’eau de test grâce à une chauffe intégrée.

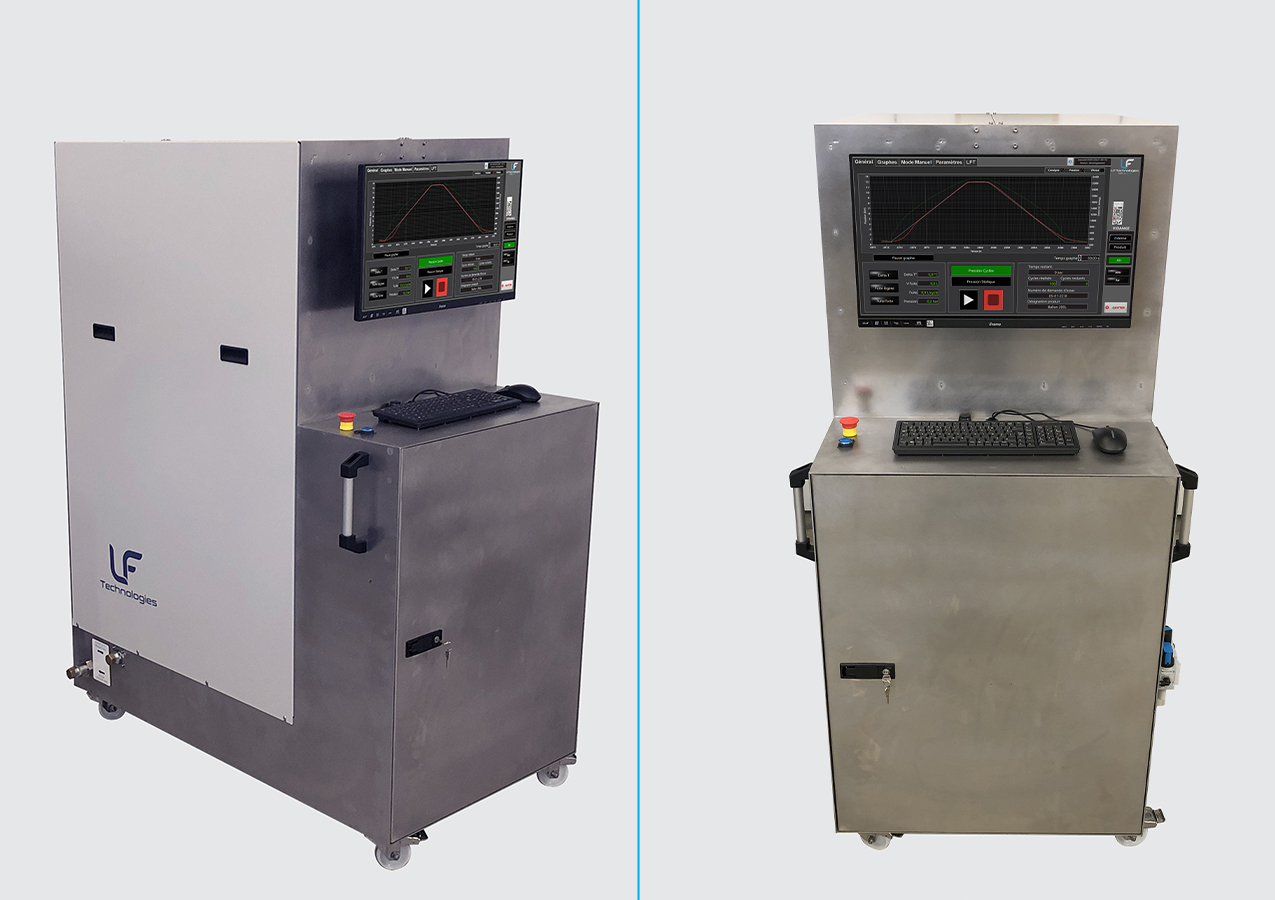

Le générateur de pression est compact et monté sur roulettes, ce qui permet de le déplacer facilement au plus près du produit à tester.

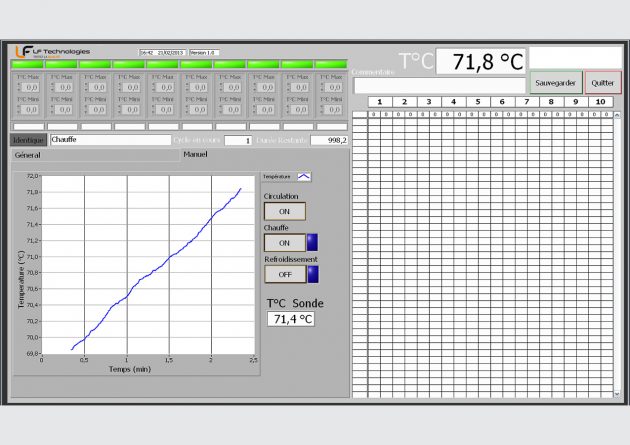

Le générateur est piloté par un PC équipé d’un logiciel de test permettant de générer facilement les programmes de test, de stocker ces programmes, d’afficher les mesures en temps réel, d’enregistrer des fichiers de résultats et d’éditer des rapports.
Avantages
- Solution compacte et mobile
- Possibilité de tester des produits de gros volume
- Possibilité de réaliser des tests avec de l’eau chaude
- Facilité de mise en œuvre des tests
- Possibilité de sauvegarder les fiches d’essais et les fichiers de résultats
- Possibilité de programmer des rampes droites ou sinusoïdales et des paliers, avec cyclage
Banc développé pour répondre à ces normes :
EN-12897
Avantages du WPC
Ensemble compact et mobile
Le générateur de pression est compact et monté sur roulettes, ce qui permet de le déplacer facilement au plus près du produit à tester.
CARACTÉRISTIQUES TECHNIQUES du Générateur de pression mobile
Spécifications | WPC16 | WPC20 | WPC25 |
Performances hydrauliques / thermiques | |||
Pression statique maxi | 16 bars | 20 bars | 25 bars |
Pression de test mini | 0,5 bars | 0,5 bars | 0,5 bars |
Précision de mesure de pression | 0,1 bars | 0,1 bars | 0,1 bars |
Précision d’asservissement (en palier) | 0,2 bars | 0,2 bars | 0,3 bars |
Rampe maxi de montée en pression (Dans la limite du débit maxi) | 1 bars/s | 1 bars/s | 1 bars/s |
Débit maxi (réglage manuel par vanne proportionnelle) | 50 l/min | 50 l/min | 50 l/min |
Température maxi fluide de test (°C) | 95 | 95 | 95 |
Variation maxi de volume pendant le test | 50 l | 50 l | 50 l |
Dimensions | |||
Longueur | 1 260 mm | 1 260 mm | 1 260 mm |
Largeur | 850 mm | 850 mm | 850 mm |
Hauteur | 1 610 mm | 1 610 mm | 1960 mm |
Poids à vide | 350 kg | 350 kg | 400 kg |
Applications client
Vous souhaitez en savoir plus sur les bancs d’essais hydrauliques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc de pression cyclée pour ballon d’eau chaude
Le banc de pression cyclée est un générateur de pression permettant de réaliser des tests de pression d’épreuve et de pression alternée sur des réservoirs sous pression de grande capacité.
