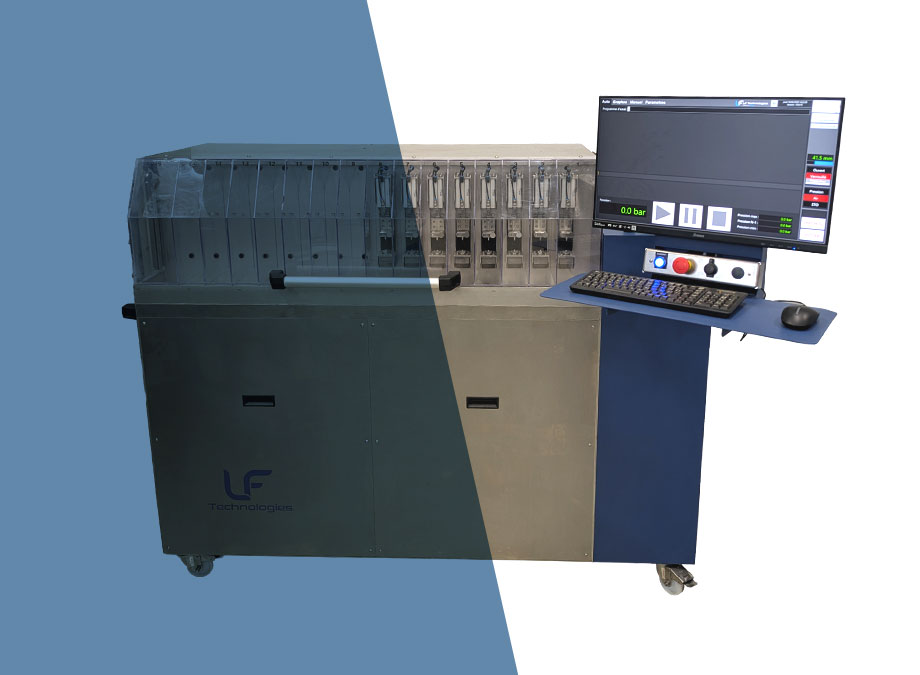

Banc générateur de pression et d’éclatement
Ce banc d’éclatement automatisé permet de tester la résistance et l’étanchéité de composants pressurisés (briquets, cartouches) avec une précision de 0,5 bar.
- Productivité : Test simultané jusqu’à 16 produits.
- Performance : Montée en pression réglable (0,5 à 2 bar/s) jusqu’à 110 bar.
- Sécurité : Enceinte inox avec capotage de protection et bridage pneumatique.
- Traçabilité : Logiciel de supervision avec génération automatique de rapports.
Produits testés
Secteur d’activités
Fonctions principales
Contrôle de résistance et détection de fuites
Le banc d’éclatement est un générateur de pression conçu pour réaliser des essais de résistance sur divers produits tels que briquets, réservoirs, cartouches et tout autre produits étant susceptible d’être testé en pression. Sa conception modulaire permet de tester jusqu’à 16 produits, assurant ainsi la sécurité des composants et la conformité aux besoins de production ou de R&D.
Mode de fonctionnement
Cycle automatisé pour la répétabilité et la sécurité
Le cycle de test est entièrement piloté par PC pour garantir une surveillance constante et une précision métrologique :
-
Installation et fermeture :
Mise en place des produits dans l’enceinte sécurisée et paramétrage des pressions souhaitées via l’interface de commande. -
Mise sous pression :
Bridage automatique des produits par vérins pneumatiques (force de 245 N) et montée progressive via le générateur statique (rampe de 0,5 à 2 bar/s). -

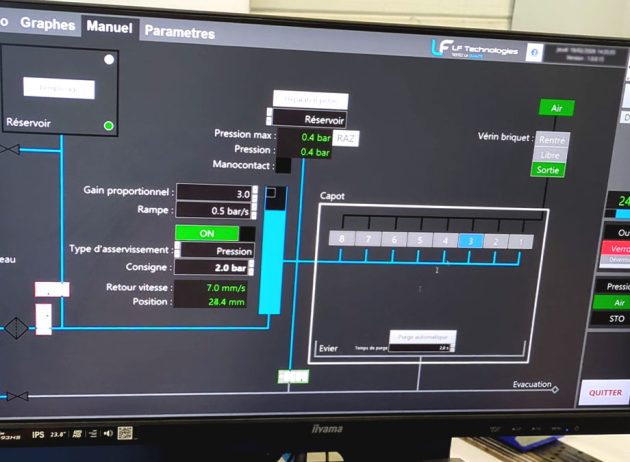

Analyse et traçabilité :
Surveillance en continu jusqu’à l’éclatement ou détection de fuite, suivie d’une sauvegarde automatique des résultats dans le logiciel pour assurer l’analyse et la traçabilité.

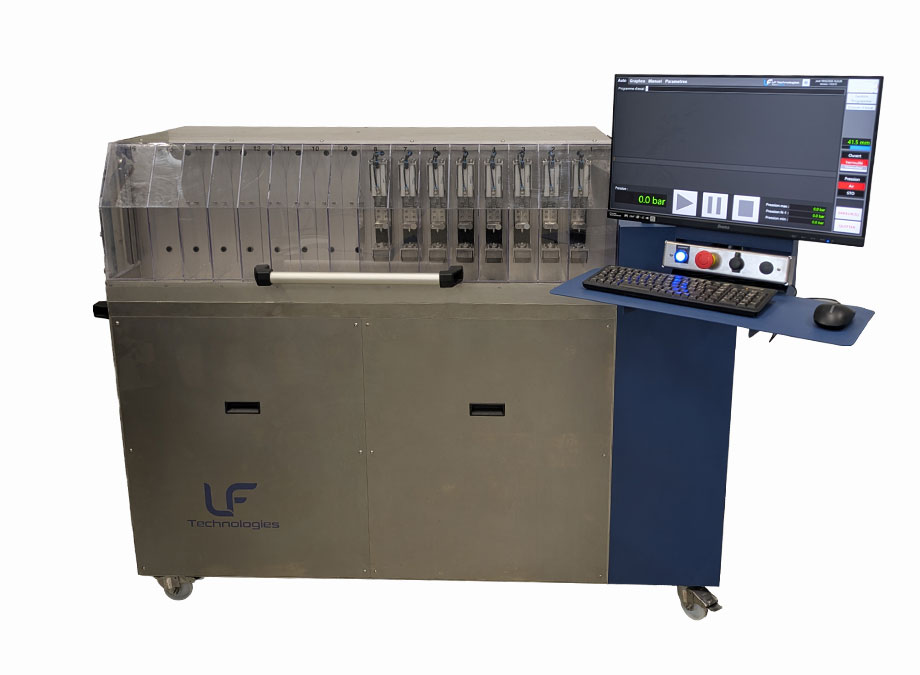

Banc de test de pression et d’éclatement – Crash-Multi

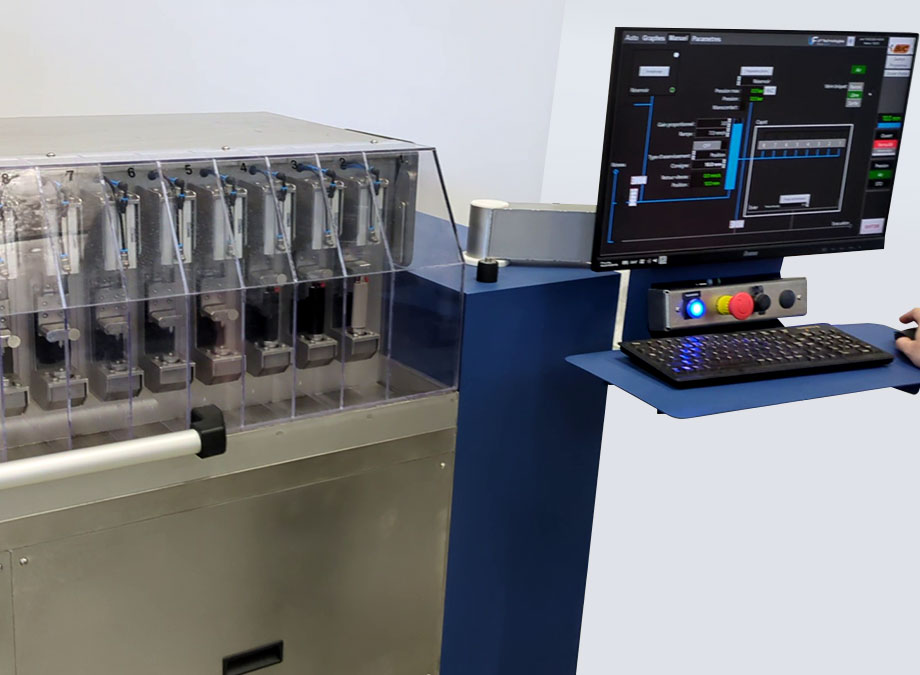

Enceinte sécurisé pour le test de pression et d'éclatement

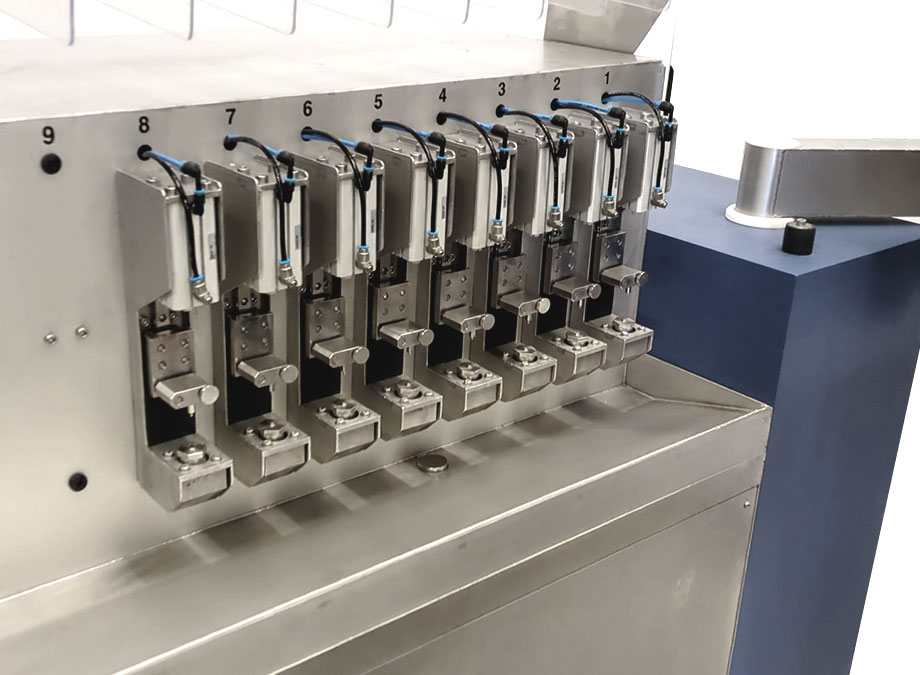

Emplacement de tet du banc de pression et d’éclatement
Emplacement dédié aux produits à testé. modulable et réglable selon le produit testé

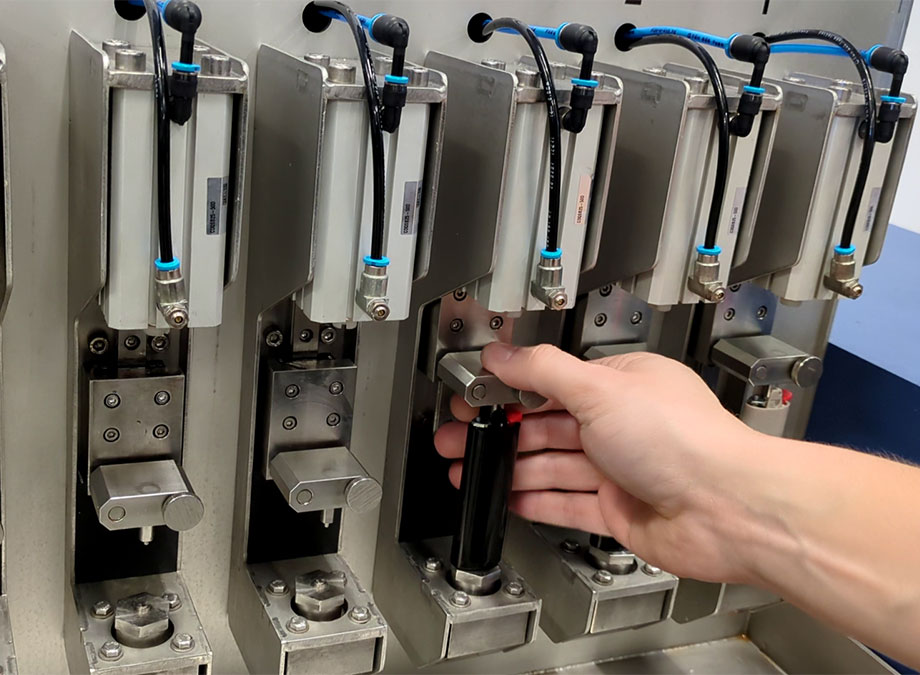

Placement de produit – Crash-Multi

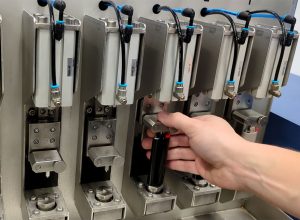

Pose et fixation d'un briquet - Produit testable par le Crash-Multi

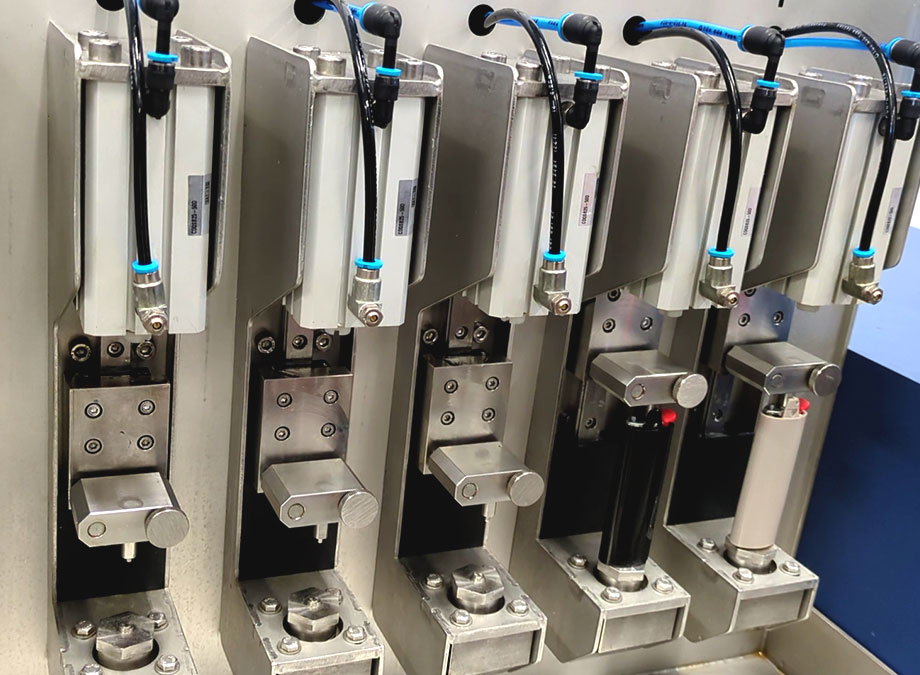

Test d’éclatement et de pression – Crash-Multi | LF Technologies
Test d'éclatement - Crash-Multi | LF Technologies
Banc d’éclatement et génération de pression | LF Technologies
Banc d'éclatement et génération de pression | LF Technologies
Générateur de pression et Éclatement
Ce banc d’éclatement automatisé teste simultanément jusqu’à 16 produits sous une pression maximale de 110 bar. Il garantit une sécurité totale et une traçabilité numérique grâce à un pilotage logiciel précis à 0,5 bar. C’est l’outil idéal pour certifier la résistance et la conformité de vos composants en production ou R&D.
Avantages du Crash-Multi
Optimisez vos cadences de contrôle
Une capacité modulaire permettant de tester jusqu’à 16 échantillons simultanément pour un gain de temps industriel majeur.
Protégez vos opérateurs et vos installations
Une protection totale grâce au capotage intégral, au bridage automatique par vérins et à une surveillance active des risques.

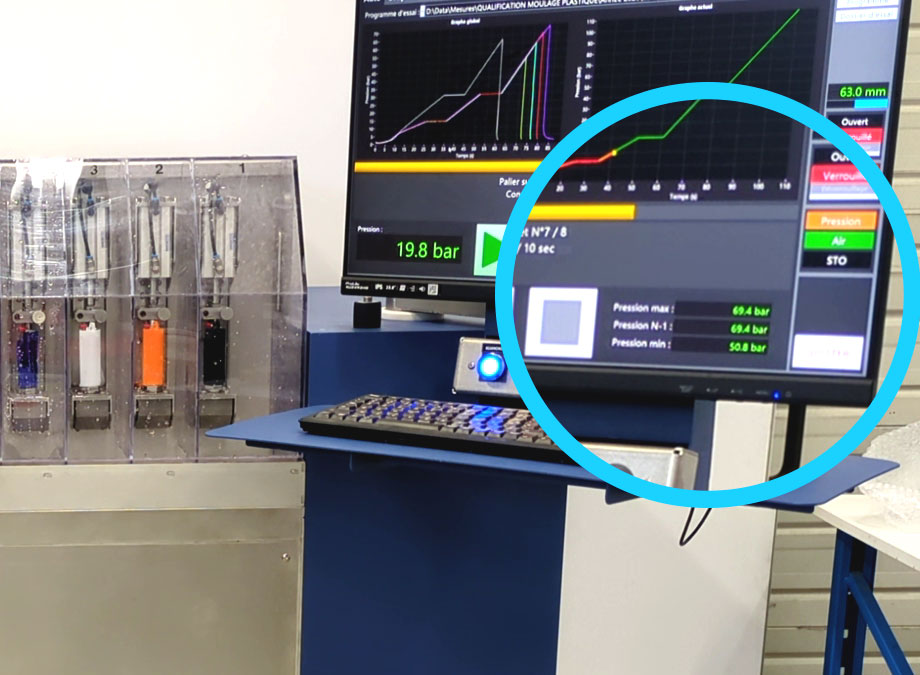

Maîtrisez la fiabilité de vos mesures
Une régulation fine du générateur de pression permettant une détection de fuite et d’éclatement à 0,5 bar près.
Sécurisez vos données et votre conformité
Un cycle 100% autonome avec archivage numérique et génération automatique de rapports pour une traçabilité inviolable.
CARACTÉRISTIQUES TECHNIQUES du Banc de générateur de pression et d’éclatement
Caractéristiques | Crash-Multi |
Générateur de pression statique | |
Pression Max | 110 bar |
Rampe de montée de pression | 0,5 - 2 bar/s |
Precesion de mesure | 0,5 bar |
Générateur de pression statique | |
Force maximale | 245 N (à 5 bar) |
Dimensions du banc | |
Hauteur | 1100 mm |
Profondeur | 620 mm |
Largeur | 1600 mm |
