Banc de test de pression et température pour joints
Machine spéciale de production conçue pour tester la résistance de joints d’étanchéité à la pression et à la température. Ce circuit peut être raccordé à un banc hydraulique pré-existant.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Fonctions principales
Objectif
L’équipement proposé est un système régulant la pression et la température d’un fluide, dans le but d’être raccordé à l’enceinte de test d’un banc hydraulique existant.
Problématique
Régulation de la température et de la pression du fluide qui circule devant le joint à tester.
Le fluide peut être de l’eau, ou de l’huile, et doit pouvoir être changé en minimisant au mieux les volumes “morts”, c’est à dire en limitant au maximum la quantité de fluide résiduel lors d’un changement.
Solution et Résultat
L’équipement étudié par nos techniciens est un système autonome facilement transportable.
Circuit hydraulique :
Le système assure une régulation de pression grâce à un générateur de pression statique par piston plongeur asservi.
La régulation de température est assurée par un échangeur thermique entre le circuit principal et un circuit secondaire d’huile.
Le circulateur et le générateur de pression statique sont conçus de manière à minimiser les volumes “morts”. Les pistons plongeurs sont contrôlés par des actionneurs linéaires.
Le circulateur et le générateur sont reliés à l’enceinte de test par des flexibles.
Générateur de pression statique :
Le générateur de pression statique est constitué d’un piston plongeur. La pression est régulée grâce au mouvement du piston plongeur.
Circuit de régulation de température :
Le circuit de régulation de température chauffe ou refroidit le circuit secondaire. Il est piloté par un PC muni d’un logiciel développé pour ce banc, qui permet, entre-autres de sauvegarder les mesures au format tableur pour ainsi les exploiter sous Excel.
L’ensemble des fonctions de sécurité est géré par un automate de sécurité dédié.
Le circuit de régulation de pression et de température est conçu de manière à se raccorder automatiquement aux enceintes de test fournies par le client.
Produits testés
Joints dynamiques
Joints rotatifs

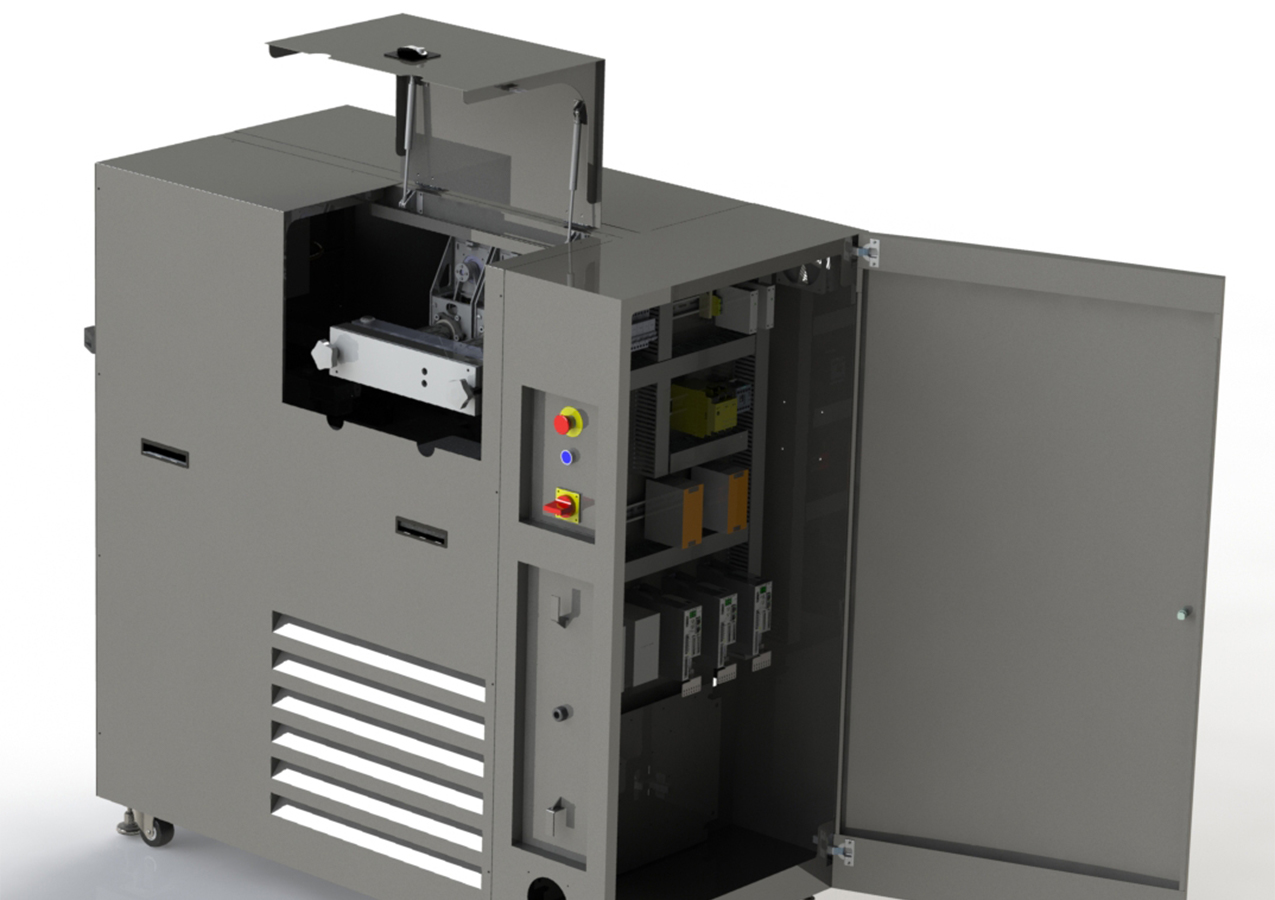

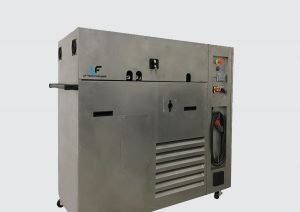

Circuit de régulation de pression et température

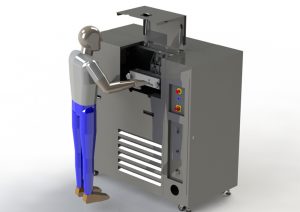

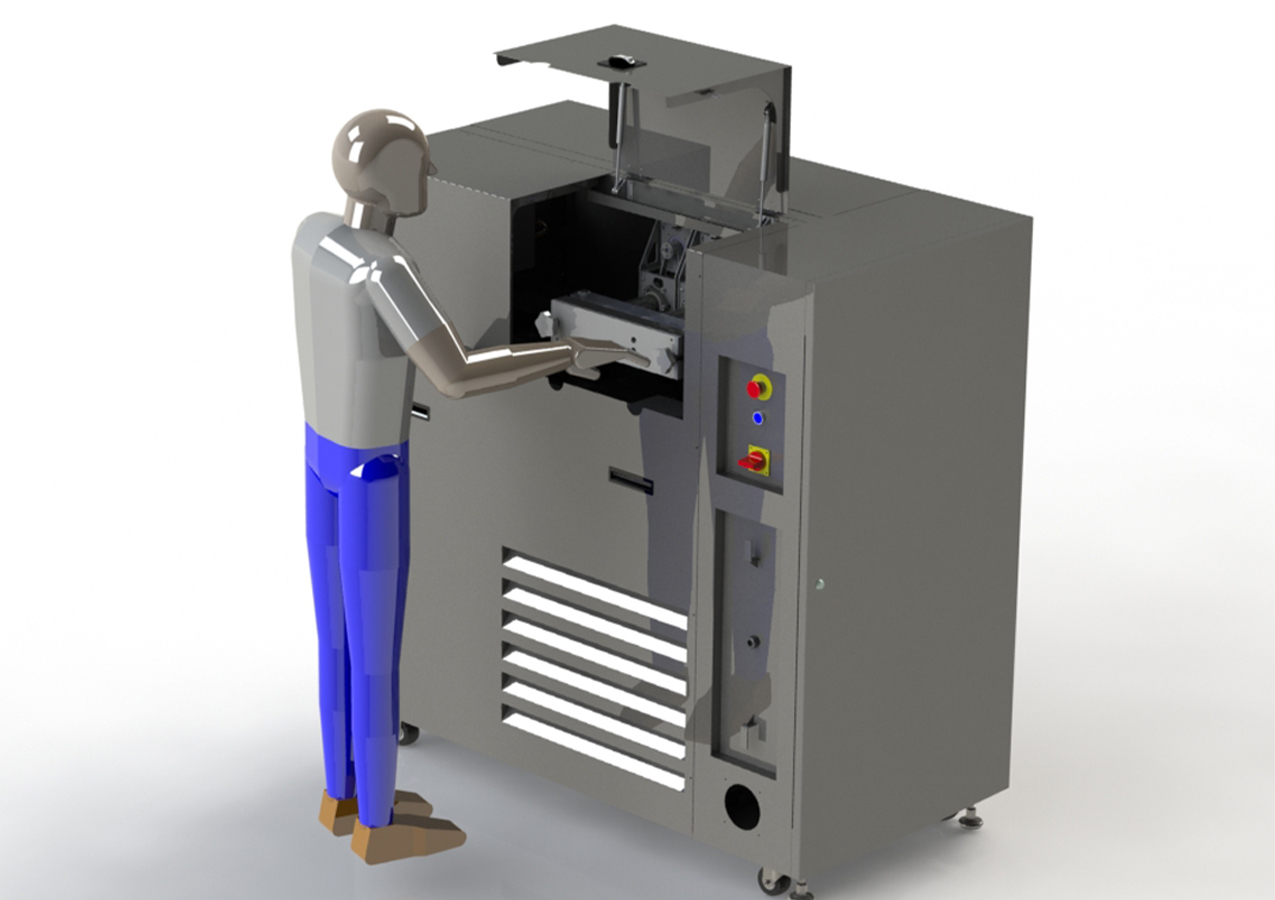

La boucle d’essai conçue et réalisée par LF Technologies sert à réguler la pression et la température d’un fluide, afin d’être raccordée à l’enceinte de test d’un banc hydraulique existant.
Le système assure une régulation de pression grâce à un générateur de pression statique par piston plongeur asservi.
La régulation de température est assurée par un échangeur thermique entre le circuit principal et le circuit secondaire d’huile.
