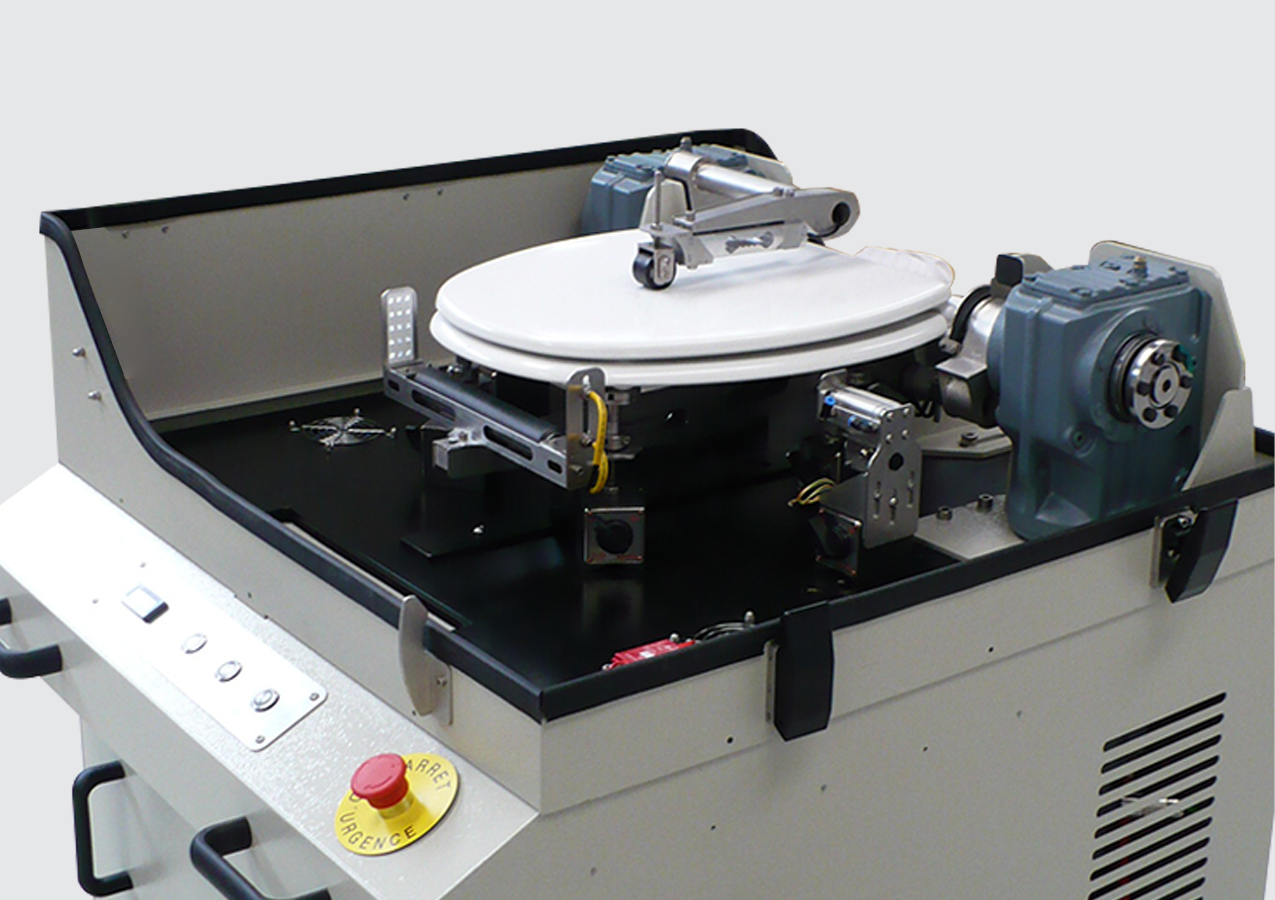

Banc de test d’endurance sur Abattants de WC
- Ergonomie
- Rapidité de test et de mise en œuvre
- Niveau sonore bas
- Ensemble clés en main
Produits testés
Secteur d’activités
Fonctions principales
Le Life12-207 est un banc permettant de réaliser des tests d’endurance sur des abattants de WC quelle que soit leur forme, que ce soit des abattants simples (lunettes seules) ou doubles (lunettes + couvercles).
Les essais sont réalisés pour répondre à la norme NF EN 12-207 (Appareils sanitaires – abattants WC – Essai d’endurance).
Mode de fonctionnement
Découvrez le fonctionnement de notre banc de test d’endurance sur Abattants de WC
Produit testé et bridage

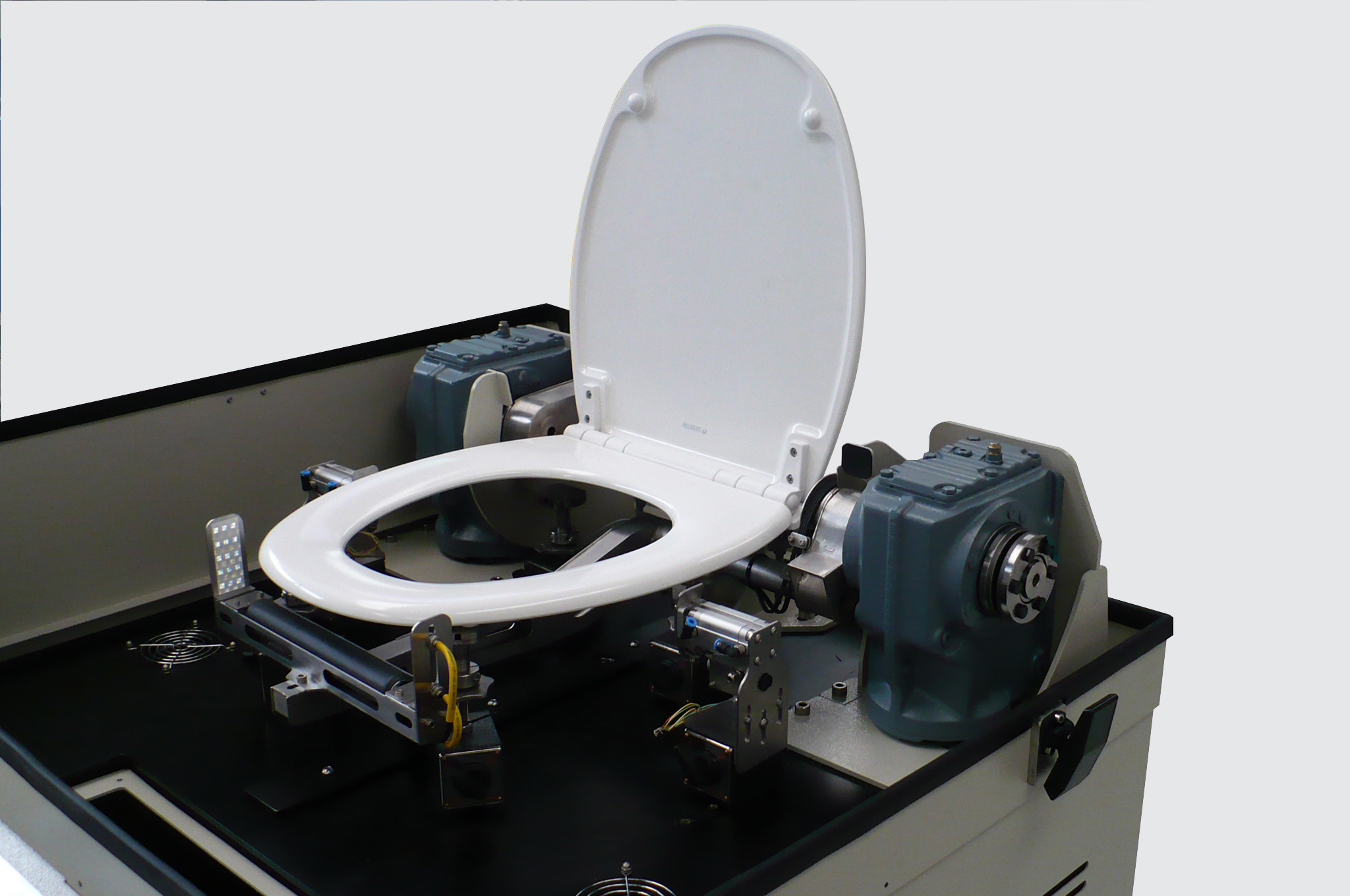

La pièce à contrôler (lunette seule, ou lunette + couvercle) est fixée à une platine amovible interchangeable, réglable en hauteur et en profondeur. Cette platine constitue un outillage permettant de simuler l’accroche sur une cuvette WC.
Mesure du jeu axial
Deux chandelles, disposées de chaque côté de l’abattant et munies d’un vérin pneumatique et d’un capteur de déplacement, permettent de mesurer le jeu axial de l’abattant avec une force d’appui réglable.
Actionneurs

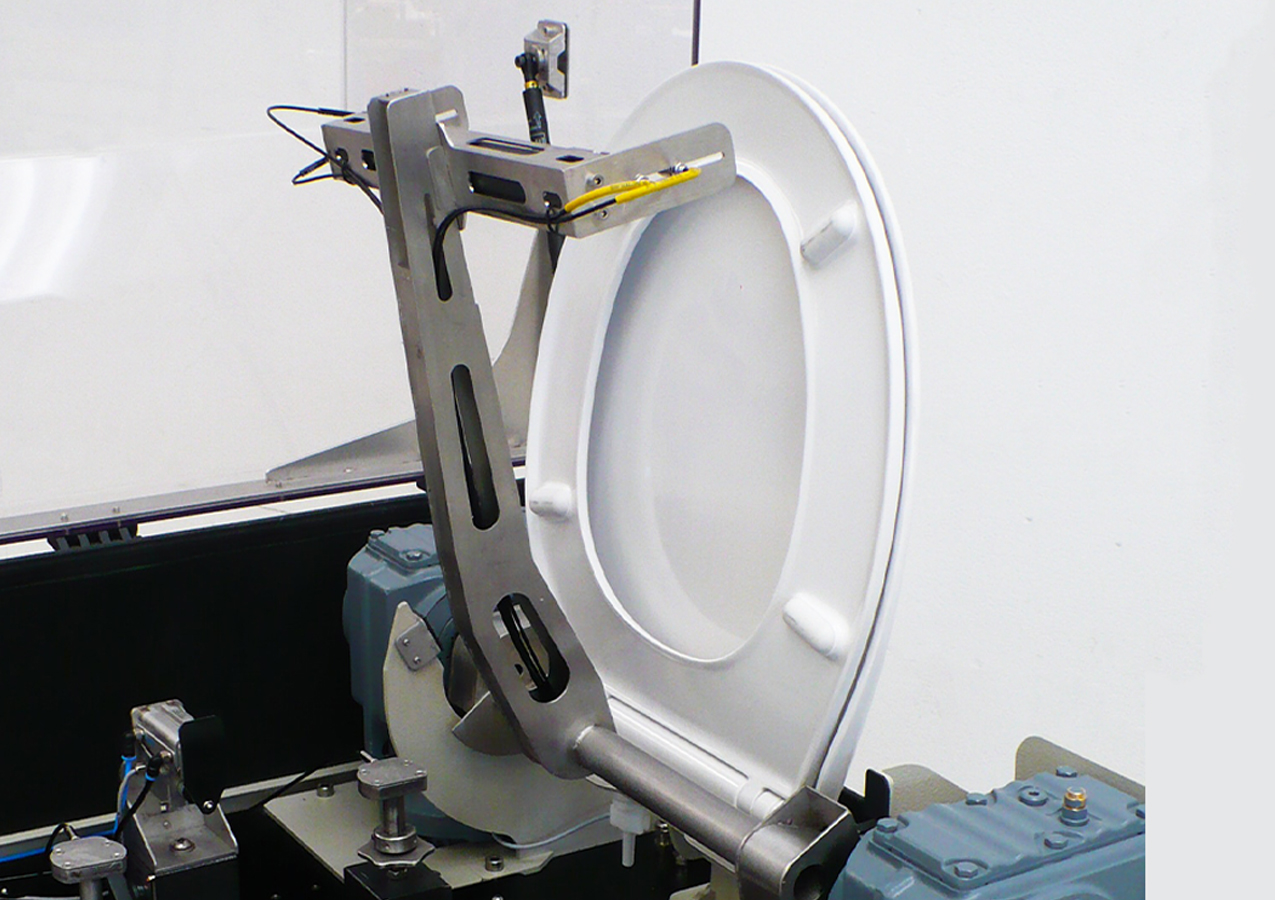

- Le bras de relevage, placé sous l’échantillon, permet de relever l’abattant à un angle donné et s’escamote avant la chute.

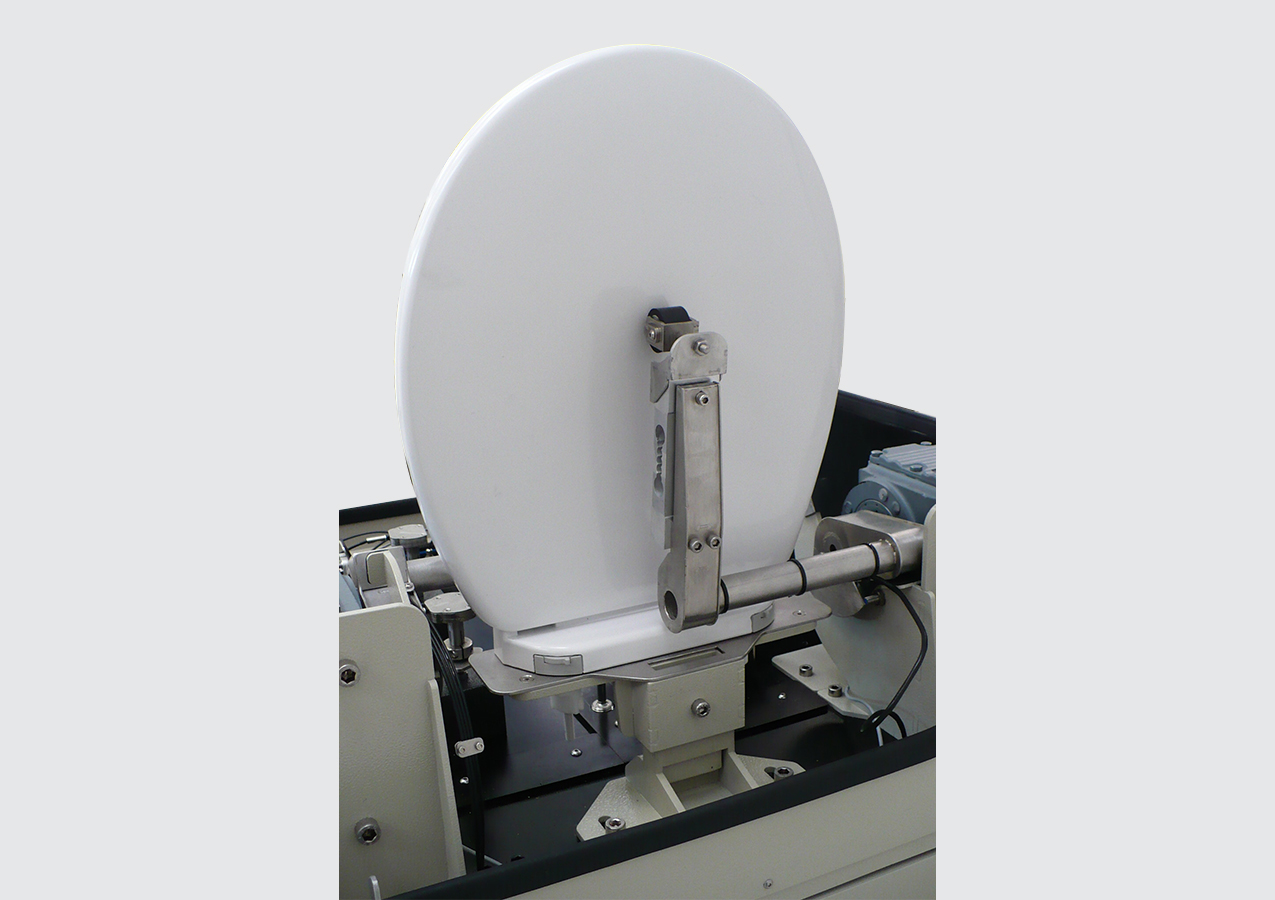

- Le bras d’appui, permet de forcer la descente de l’abattant à une force donnée.
L’asservissement des bras, en vitesse et position, assure une très grande précision dynamique de leur mouvement, ce qui permet :
- Un largage de l’échantillon avec accompagnement, sans contact, jusqu’à la position basse
- Le contrôle de l’angle de réarmement du frein de chute
- L’asservissement d’une force d’appui sur les abattants munis d’amortisseurs
- La remontée rapide des pièces testées à une position angulaire précise.
Un dispositif de barrage optique permet de détecter les positions basses de la lunette et du couvercle et de mesurer les temps de chute.
Essai en température
Le modèle Life12-207T est en plus équipé d’un module de régulation de température de l’enceinte de test.
L’ensemble, pour des raisons de sécurité et de réduction de bruit, est recouvert d’un capot transparent. Ce capot est étudié pour servir de caisson permettant des essais en température jusqu’à 50° C.
Banc développé pour répondre à ces normes :
NF D 12-207
Endurance Abattants WC
La société LF Technologies a conçu un banc de test d’endurance pour abattants de WC. Un logiciel pilote l’ouverture et la fermeture de l’abattant sur un nombre de cycle quasiment illimité. Les mesures relevées de jeu axial, de force et de position sont enregistrées dans un fichier pour analyse.
CARACTÉRISTIQUES TECHNIQUES du Banc de test d’endurance sur Abattants WC
Spécifications | Life12-207S | Life12-207T |
Caractéristiques de l'appareil | ||
Angle maximale d'ouverture de l'abattant | 85° | 85° |
Force maximale d’appui (sur l’abattant) | 300 N | 300 N |
Réglage de la position du rouleau de relevage | 37 mm | 37 mm |
Réglage de la position axiale de l’équerre de fixation | 45 mm | 45 mm |
Réglage de la position verticale de l’abattant | 17 mm | 17 mm |
Température maxi de l’enceinte | 0 | 50° |
Dimensions d'un poste | ||
Largeur | 880 mm | 880 mm |
Profondeur | 1 000 mm | 1 000 mm |
Hauteur | 1 550 mm | 1 550 mm |
Poids | 280 kg | 280 kg |
Applications client
Vous souhaitez en savoir plus sur les bancs d’essais hydrauliques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc d’endurance pour abattants de WC
Ce banc d’endurance teste la durée de vie et la résistance en fatigue des abattants WC selon la norme NF D 12-207.
