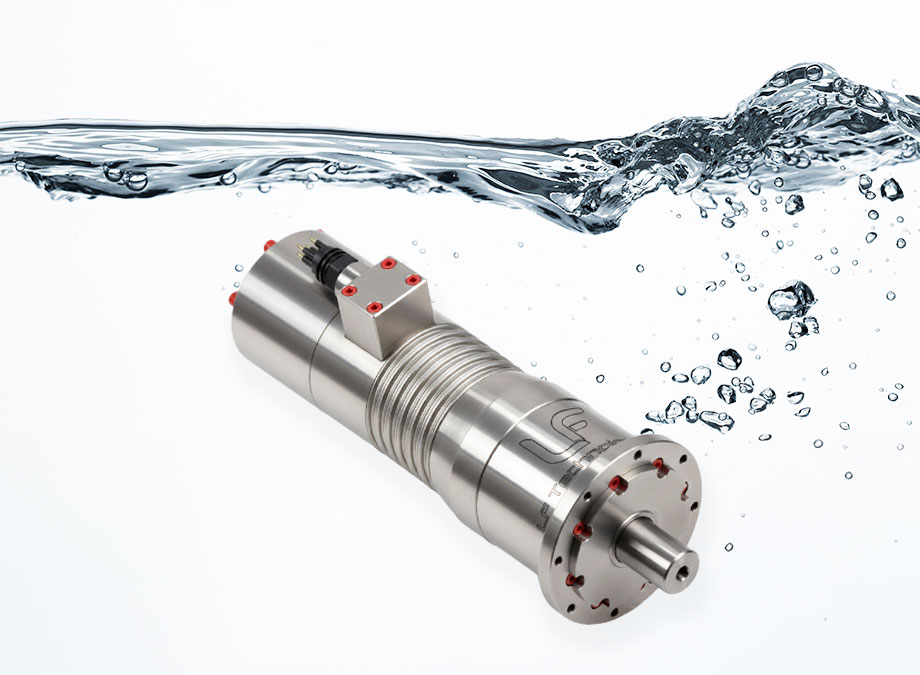

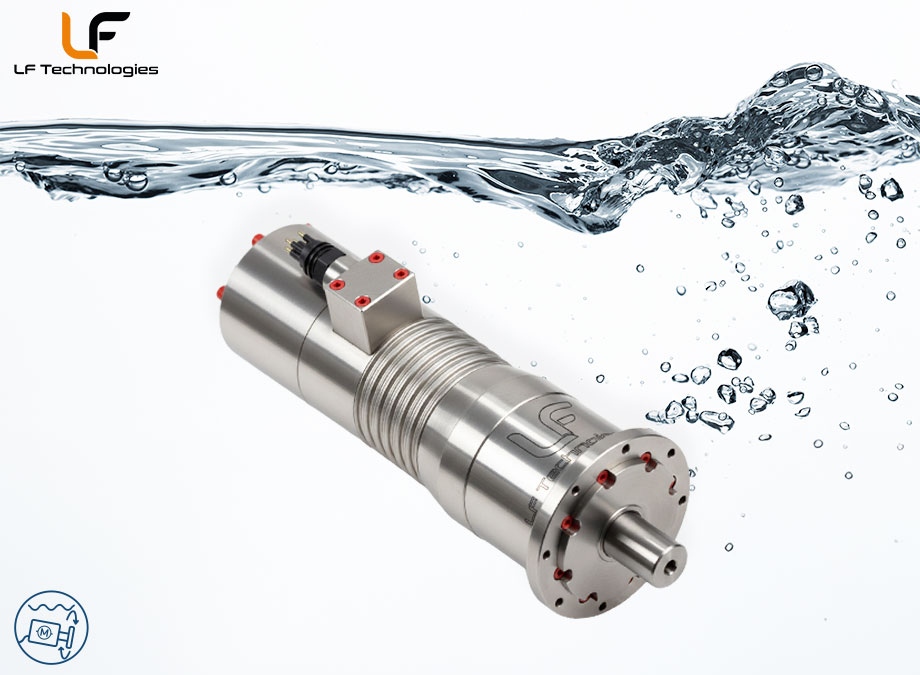

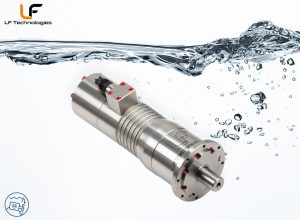

Actionneur électrique subsea
- Immersion 250 m
- Couple 20 à 40 Nm
- Course >360°
- Contrôle en position absolue
- Plusieurs protocoles de communication

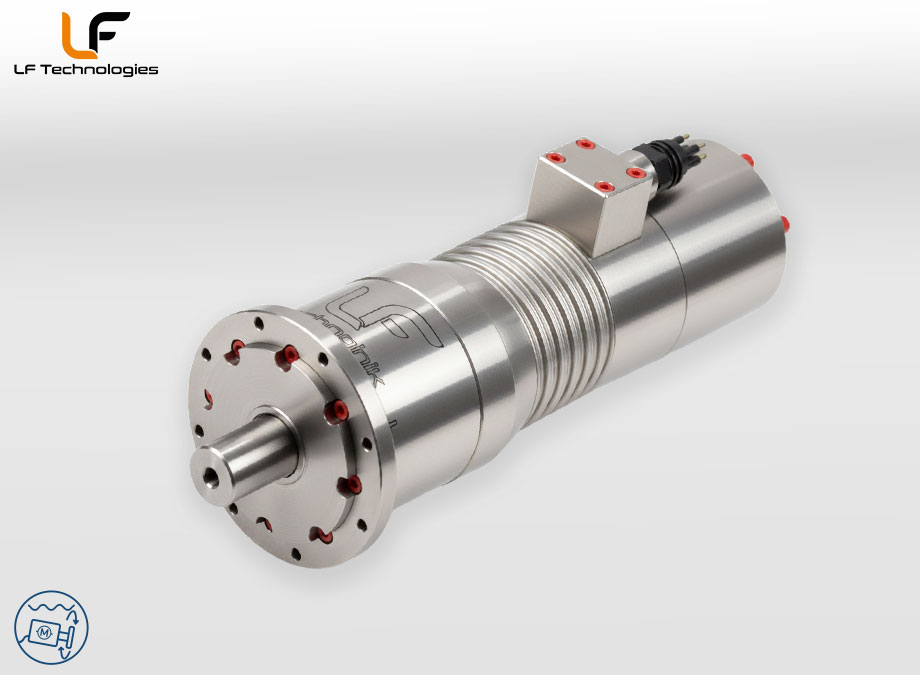

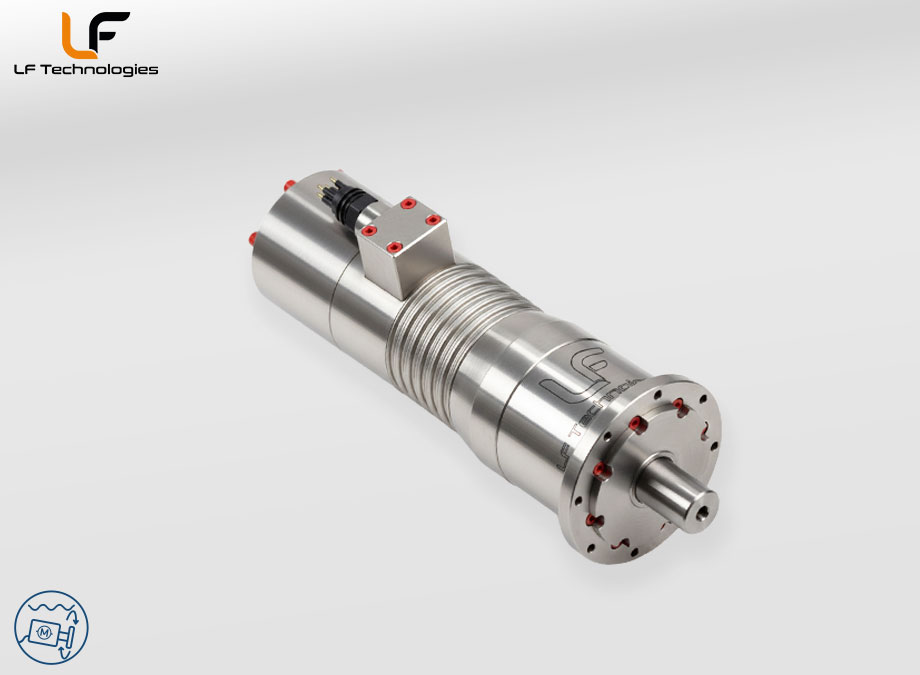

Les actionneurs rotatifs sous marins de la gamme XAR-B de LF Technologies sont des actionneurs rotatifs électriques immergeables spécialement développés pour les applications subsea.
Leur conception compacte avec arbre creux facilite leur intégration sur des véhicules de petite taille, pour assurer des manoeuvres d’éléments comme des gouvernes, volets, vannes etc.
Fonctionnalités de l’actionneur rotatif sous marin XAR-B :
- Contrôle intégré : électronique embarquée permettant un contrôle précis de la position et de la vitesse directement dans l’actionneur.
- Mesure de position absolue : mesure de position absolue intégrée : pas de recherche de zéro nécessaire.
- Protocoles de communication multiples : compatible avec plusieurs protocoles tels que CAN, RS232, Ethernet TCP, Ethernet UDP, Modbus TCP, avec possibilité d’adaptation sur demande.
- Flexibilité de fixation : différentes options de fixation et d’entraînement facilitant l’intégration mécanique dans divers systèmes sous-marins.
- Chaînage : chaque actionneur est équipé de 2 connecteurs (1 In et 1 Out) permettant de chaîner plusieurs actionneurs pour limiter les câblages sur votre système.
Validation & tests des actionneurs rotatif sous marin XAR-B
Tous les actionneurs rotatifs pour sous marins développés par LF Technologies sont intégralement testés en interne, supprimant ainsi la nécessité d’effectuer des tests complémentaires :
- Essais fonctionnels complets : tests réalisés en air et en immersion sous charge réelle;
- Essais d’étanchéité rigoureux : validation de l‘étanchéité jusqu’à pression maxi admissible.
- Vérification des protocoles de communication : contrôle du bon fonctionnement selon le protocole choisi par le client (CAN, RS232, Ethernet TCP, Ethernet UDP, Modbus TCP, protocoles sur demande)
- Analyse énergétique complète : mesure de la consommation en courant et en puissance selon plusieurs scenarii d’utilisation.
Fonctionnalités sur demande :
- Tension d’alimentation
- Protocole de communication
- Matériaux
- Frein électro-mécanique
- Connecteurs électriques
- Interfaces mécaniques et fixations

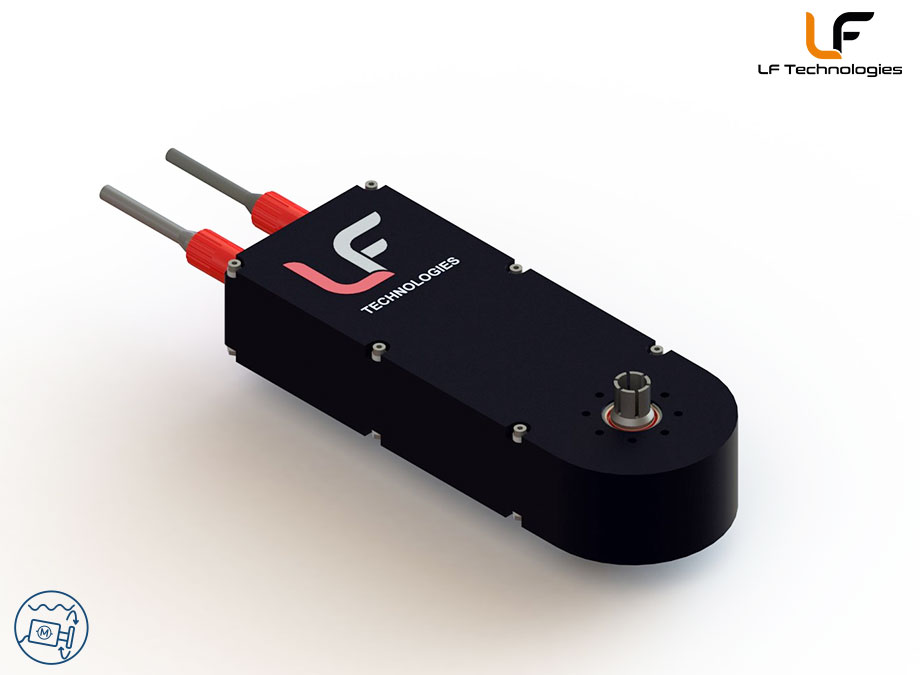

actionneur-rotatif-vue-3-4
Actionneur rotatif pour sous-marin et équipements offshores

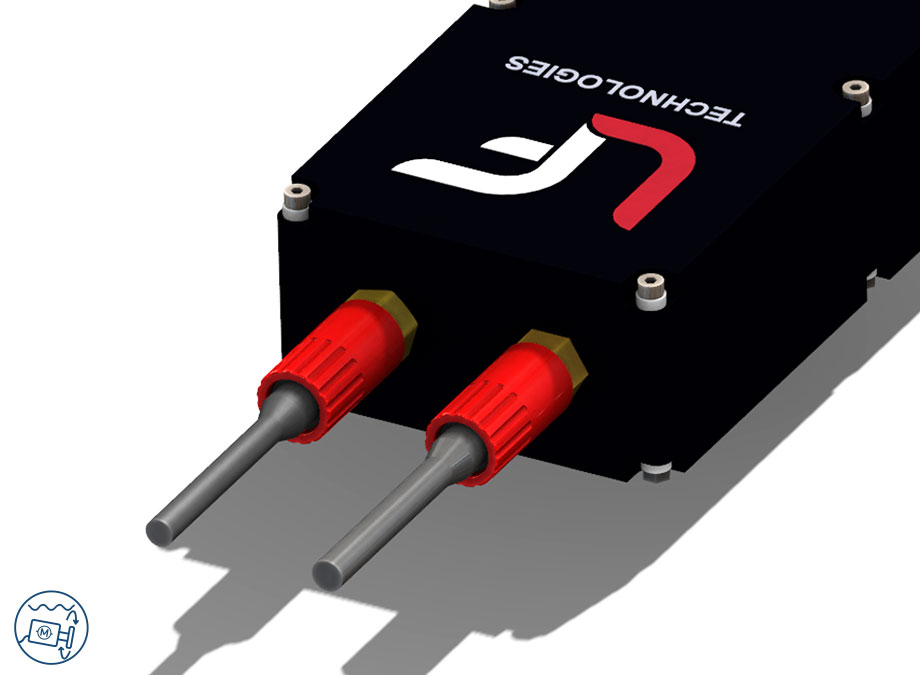

actionneur-rotatif-vue-biais-zoom
Actionneur rotatif pour sous-marin et équipements offshores

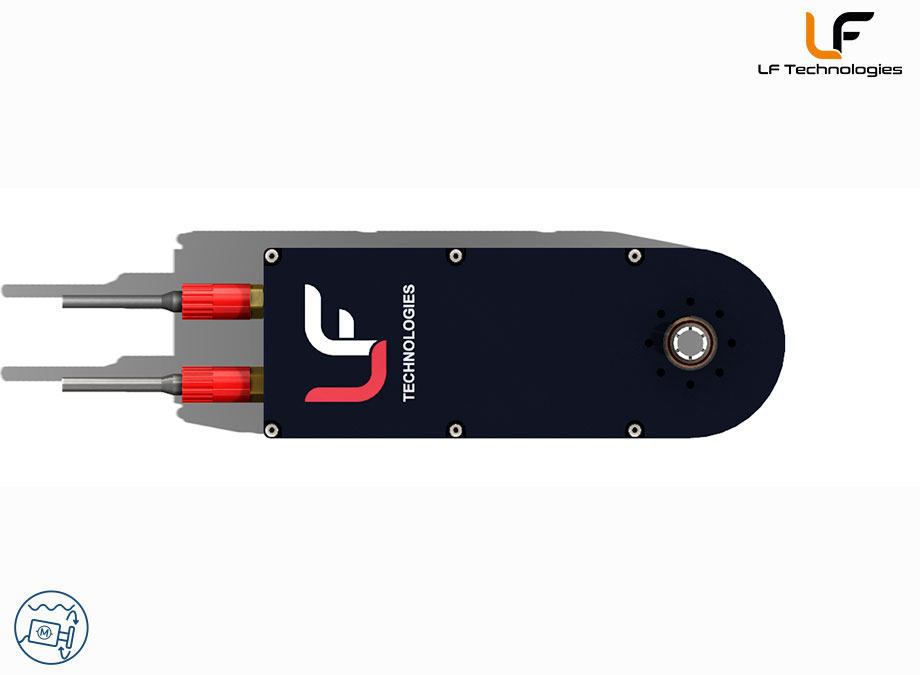

actionneur-rotatif-vue-haut
Actionneur rotatif pour sous-marin et équipements offshores

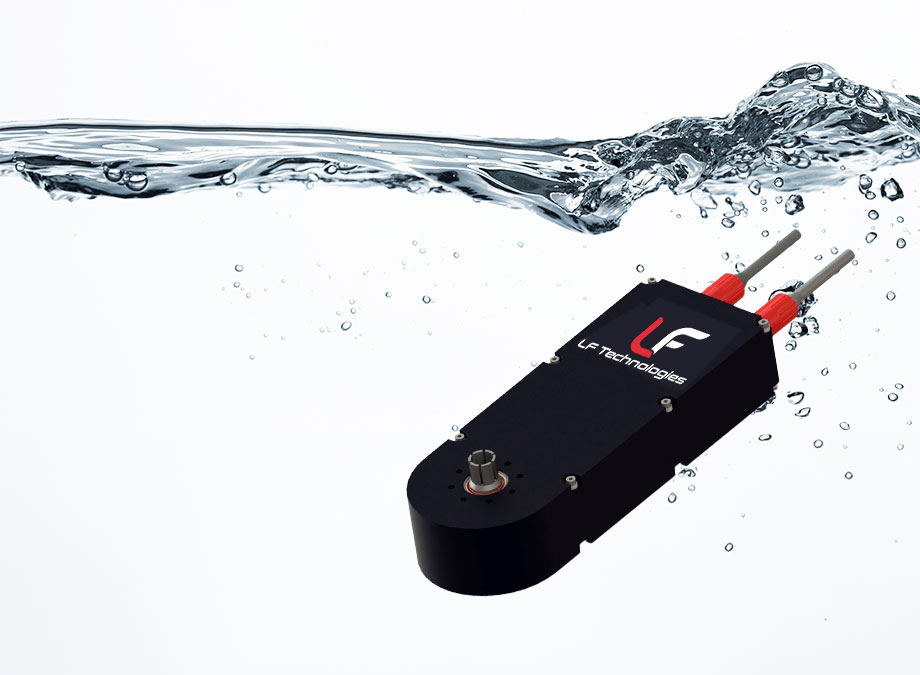

actionneur-rotatif-XAR-B_Underwater
Actionneur rotatif pour sous-marin et équipements offshores

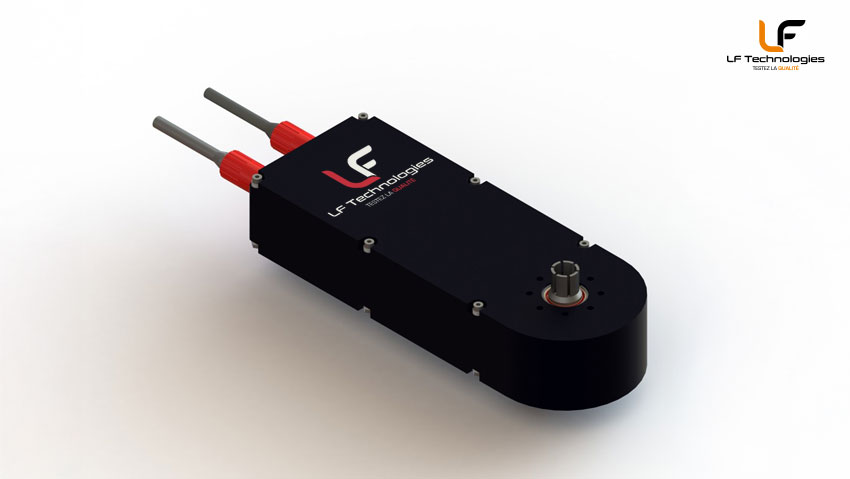

actionneur-rotatif-vue-biais
Actionneur rotatif pour sous-marin et équipements offshores
CARACTÉRISTIQUES TECHNIQUES Actionneur électrique subsea – Gamme XAR-B
Spécifications | XAR-B/20 | XAR-B/30 | XAR-B/40 |
Profondeur Max | 150 msw* /15 bar | 150 msw* /15 bar | 150 msw* /15 bar |
Couple nominal | 20 Nm | 30 Nm | 40 Nm |
Vitesse max (à 72Vdc) | 120°/s | 80°/s | 60°/s |
Course | >360° | >360° | >360° |
Mesure de position absolue | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
Tension d'alimentation | 24 - 48 Vdc | 24 - 48 Vdc | 24 - 48 Vdc |
Intensité max | 5 A | 5 A | 5 A |
Connecteur | MCBH 8 contacts | MCBH 8 contacts | MCBH 8 contacts |
Orientation connecteur | vers l’arrière, autre sur demande | vers l’arrière, autre sur demande | vers l’arrière, autre sur demande |
Frein | Sur option | Sur option | Sur option |
Arbre | Plein ou Creux | Plein ou Creux | Plein ou Creux |
Accouplement | Frette, Cannelure, Clavette | Frette, Cannelure, Clavette | Frette, Cannelure, Clavette |
Matière corps | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 |
Matière arbre | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 |
*Metre Sea Water | |||
