Actionneur Linéaire Sous Marin
- Immersion jusqu’à 350 m
- Force 500 N à 15000 N
- Course 50 à 500 mm
- Contrôle en position absolue
- Plusieurs protocoles de communication
Description Technique
Les actionneurs linéaires sous marins de la gamme XAE de LF Technologies sont des vérins électriques immergeables spécialement développés pour les applications subsea telles que les sous-marins, les drones sous-marins comme les AUV (véhicules sous-marins autonomes) et les ROV (véhicules sous-marins commandés à distance), ainsi que pour les installations sous-marines.
Fonctionnalités de l’actionneur linéaire sous marin XAE :
- Contrôle intégré : électronique embarquée permettant un contrôle précis de la position et de la vitesse directement dans l’actionneur.
- Mesure absolue : mesure de position absolue intégrée : pas de recherche de zéro nécessaire.
- Course sur mesure : longueur de course personnalisable en fonction des besoins spécifiques de chaque application.
- Protocoles de communication multiples : compatible avec plusieurs protocoles tels que CAN, RS232, Ethernet TCP, Ethernet UDP, Modbus TCP , avec possibilité d’adaptation sur demande.
- Flexibilité de fixation : différentes options de fixation disponibles pour le corps et la tige de l’actionneur, facilitant l’intégration mécanique dans divers systèmes sous-marins.
Validation & tests des actionneurs linéaires sous marins XAE :
Tous les actionneurs linéaires pour sous marins développés par LF Technologies sont intégralement testés en interne :
- Essais fonctionnels complets : tests réalisés en air et en immersions sous charge réelle;
- Essais d’étanchéité rigoureux : validation de l’étanchéité jusqu’à pression limite;
- Vérification des protocoles de communication : contrôle du bon fonctionnement selon le protocole choisi par le client (CAN, RS232, Ethernet TCP, Ethernet UDP, Modbus TCP, protocoles sur demande);
- Analyse énergétique complète : mesure de la consommation en courant et en puissance selon plusieurs scenarii d’utilisation.
Fonctionnalités sur demande :
- Course
- Tension d’alimentation
- Protocole de communication
- Matériaux
- Frein électro-mécanique
- Connecteurs électriques
- Interfaces mécaniques et fixations

Actionneur Lineaire SUBSEA | LF TECHNOLOIGIES
Actionneur Linéaire étanche submersible - LF Technologies

Actionneur Lineaire SUBSEA | LF TECHNOLOIGIES
Actionneur Linéaire subsea - LF Technologies

Actionneur Lineaire SUBSEA | LF TECHNOLOIGIES
Actionneur Linéaire étanche subsea pour ROV, AUV, UUV - LF Technologies

Actionneur Linéaire XAE | LF Technologies
Actionneur Linéaire Subsea - XAE - Actionneur étanche submersible

Actionneur Linéaire Subsea – LF Technologies
Actionneur Linéaire pour ROV, AUV, UUV Subsea - LF Technologies

Actionneur Linéaire étanche | LF Technologies
Actionneur Linéaire pour ROV, AUV, UUV Subsea - LF Technologies

Actionneur Linéaire étanche | LF Technologies
Actionneur Linéaire pour ROV, AUV, UUV Subsea - LF Technologies

Actionneurs linéaires électriques
Actionneurs étanches linéaires électriques pour éléments submersibles

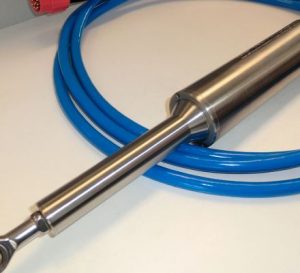

actionneur-lineaire-etanche

Actionneurs linéaires électriques étanches
CARACTÉRISTIQUES TECHNIQUES de L’Actionneur Linéaire Sous Marin – Gamme XAE
Spécifications | XAE-70-2B | XAE-70-3B | XAE-70-5B |
Profondeur Max | 150 msw* /15 bar | 150 msw* /15 bar | 150 msw* /15 bar |
Force utile maximale | 1500 N | 1000 N | 500 N |
Vitesse max (à 72Vdc) | 100 mm/s | 150 mm/s | 250 mm/s |
Course | 50 - 250 mm | 50 - 250 mm | 50 - 250 mm |
Mesure de position absolue | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
Tension d'alimentation | 24 - 72 Vdc | 24 - 72 Vdc | 24 - 72 Vdc |
Intensité max | 4.8 A | 4.8 A | 4.8 A |
Connecteur | 1x SubConn 8 contacts | 1x SubConn 8 contacts | 1x SubConn 8 contacts |
Orientation connecteur | Vers l'arrière, vers l'avant, radial ou tangent | Vers l'arrière, vers l'avant, radial ou tangent | Vers l'arrière, vers l'avant, radial ou tangent |
Frein | Sur option | Sur option | Sur option |
Matière corps et tige | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 |
*Metre Sea Water |
Spécifications | XAE-110-1R | XAE-110-2R | XAE-110-5R |
Profondeur Max | 350 msw* /35 bar | 350 msw* /35 bar | 350 msw* /35 bar |
Force utile maximale | 15000 N | 10000 N | 2000 N |
Vitesse max (à 72Vdc) | 30 mm/s | 60 mm/s | 15 mm/s |
Course | 100 -500 mm | 100 -500 mm | 100 -500 mm |
Mesure de position absolue | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
Tension d'alimentation | 24 - 72 Vdc | 24 - 72 Vdc | 24 - 72 Vdc |
Intensité max | 22 A | 22 A | 22 A |
Connecteur | 2x SubConn | 2x SubConn | 2x SubConn |
Orientation connecteur | Vers l'arrière, vers l'avant, radial ou tangent | Vers l'arrière, vers l'avant, radial ou tangent | Vers l'arrière, vers l'avant, radial ou tangent |
Frein | Sur option | Sur option | Sur option |
Matière corps et tige | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 | Inox 316L ou Titane grade 5 |
*Metre Sea Water |
