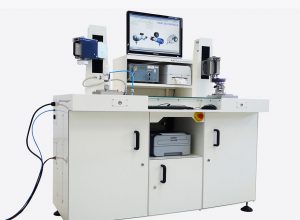

Banc de contrôle pour détendeurs-débitmètres

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est la filiale d’un grand groupe pharmaceutique, spécialisée dans les dispositifs médicaux.

Fonctions principales

Objectif

Contrôler en production les détendeurs-débitmètres via une série de tests, les marquer d’un numéro de série et assurer la traçabilité des opérations de contrôle.

Problématique

Le banc doit pouvoir contrôler simultanément et indépendamment deux produits selon une procédure de test programmable incluant de nombreuses étapes de test.

Le système de pilotage doit assurer la traçabilité des tests en lien avec le système de base de données du client.

Solution et Résultat

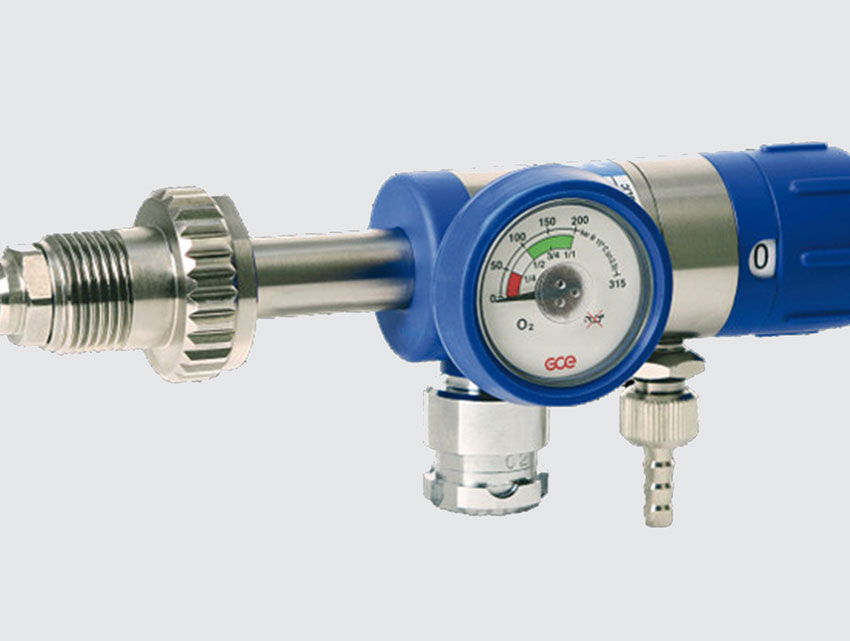

LF Technologies a développé un banc de test spécialement pour contrôler les détendeurs-débitmètres médicaux haute pression, permettant de réaliser de nombreux tests et mesures tels que le contrôle du fonctionnement de la soupape, la mesure des pressions de sortie, des débits, du couple de rotation ou encore la mesure de fuite.

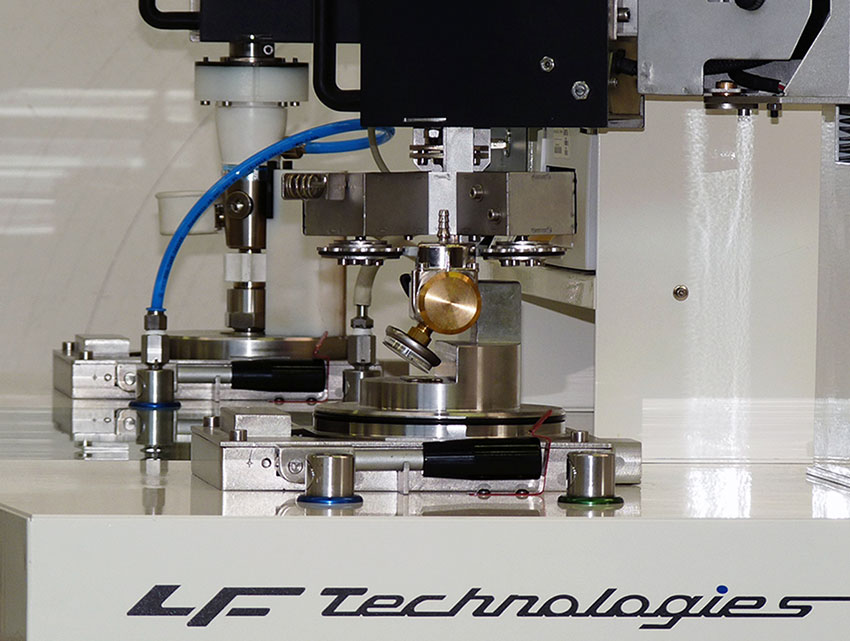

Le banc est équipé de deux postes d’essai, ce qui permet l’optimisation de la durée de test avec un seul opérateur.

Un réseau pneumatique alimente les appareils à tester, en distribuant trois pressions différentes (200 bars, 10 bars et de 0 à 10 bars) en fonction de la mesure à effectuer.

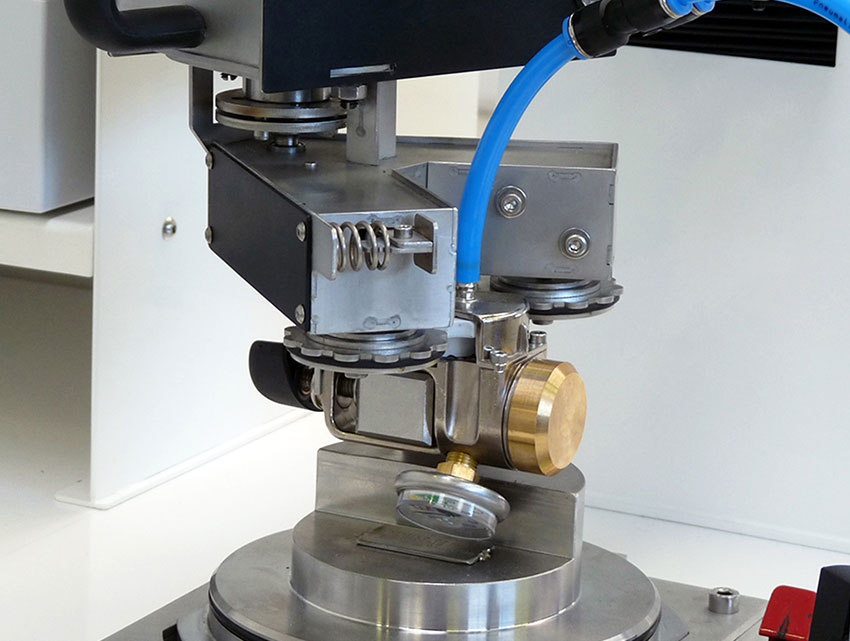

Le banc de contrôle est équipé d’actionneurs rotatifs à déplacement vertical qui permettent de faire tourner le sélecteur de débit des robinets et d’en mesurer le couple d’entraînement. Les résultats sont enregistrés dans une base de données, une imprimante à laser édite une feuille de contrôle à chaque fin de cycle.
