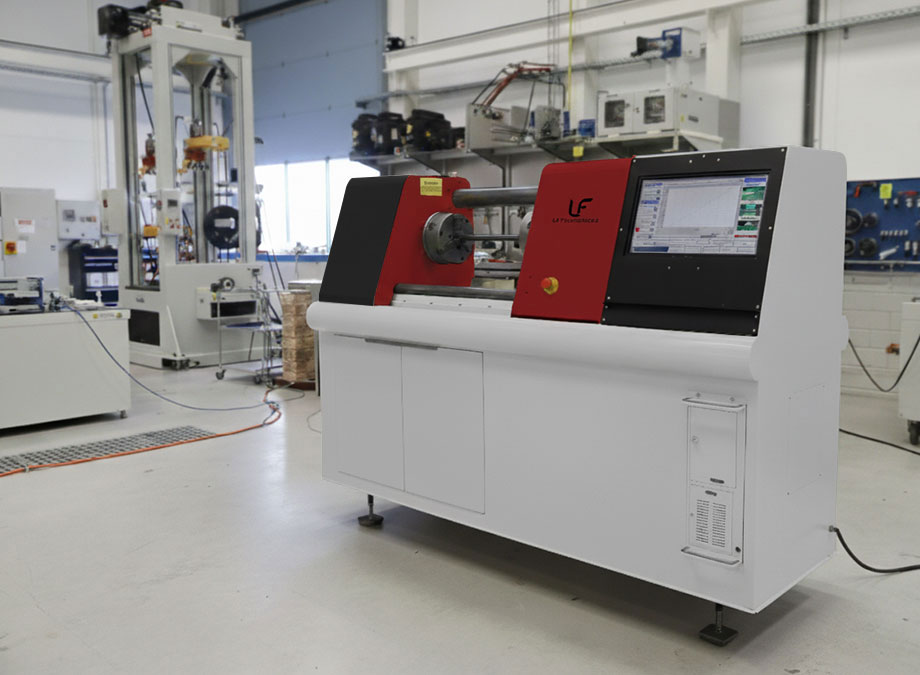

Essais de torsion sur pièces structurelles et composants mécaniques
Notre banc de torsion permet de tester avec précision les pièces mécaniques aéronautiques soumises à des efforts répétés. Il mesure fidèlement le couple, l’angle de rotation et la raideur torsionnelle, même dans des conditions exigeantes.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Des éléments tels que :
- pièces structurelles composites,
- axes et arbres de transmission,
- fixations, charnières et rotules,
- actionneurs et commandes de vol,
sont soumis à des contraintes de torsion répétées au cours de leur cycle de vie.
Les fabricants doivent valider la tenue mécanique, la raideur torsionnelle et la fatigue de ces composants dans des conditions extrêmes (température, cycles de pression, efforts dynamiques).
Un industriel aéronautique a sollicité LF Technologies pour mettre en place un banc d’essai capable de reproduire ces sollicitations et de fournir des mesures précises et traçables.
Produits testés
Accouplement élastique/ embrayage/limiteur de couple / frette de serrage
- Composants de structure (poutres, longerons, fixations)
- Systèmes de commande de vol (actionneurs, rotules, axes)
- Moteurs et transmissions (arbres, accouplements)
- Équipements intérieurs (charnières, systèmes mécaniques sollicités en rotation)
Besoin exprimé
- Mesurer le comportement en torsion des pièces en matériaux composites et métalliques.
- Vérifier la fatigue cyclique de composants soumis à des efforts répétés en torsion.
- Déterminer la raideur angulaire et la résistance jusqu’à rupture.
- Reproduire des conditions environnementales extrêmes (température, humidité).
- Obtenir une traçabilité complète pour répondre aux exigences normatives aéronautiques (EN/ISO, DO, NADCAP).
Solution fournie– Banc de torsion MBT
Pour répondre à ce besoin, LF Technologies a proposé une configuration avancée du banc de torsion MBT :
- Capacité de torsion jusqu’à 1 000 Nm, vitesse réglable jusqu’à 400°/min.
- Assurant une mesure fidèle, sans incertitude liée à l’inversion.
- Mesure haute précision du couple et de l’angle grâce à capteurs dédiés (jauges de contrainte + codeurs optiques).
- Possibilité de cycles statique ou dynamique : torsion monotone, sinus, blocs de cycles programmés.
- Détection automatique de rupture pour sécuriser les essais et archiver les résultats.
- Logiciel de pilotage complet : programmation intuitive des séquences, acquisition en temps réel, analyse et génération automatique de rapports.
- Option enceinte thermique (basses températures, montée en chaleur).
Résultats & bénéfices obtenus
- Ergonomie et facilité d’utilisation : la mise en place des pièces est rapide, les réglages sont simples et le logiciel de pilotage est très intuitif. Cela permet à l’utilisateur de lancer des essais rapidement, de limiter les erreurs de manipulation et de gagner du temps au quotidien tout en restant dans un environnement de test sécurisé et fiable.
- Précision et répétabilité : mesures fiables grâce au système sans jeu et aux capteurs haute résolution.
- Gain de temps : automatisation des cycles d’essai, arrêt en cas de rupture, archivage immédiat.
- Conformité normative : résultats exploitables directement dans le cadre des validations réglementaires.
Tanguy F.
Responsable essais mécaniques, Société aéronautique
Le banc de torsion fourni par LF Technologies nous permet de simuler fidèlement les conditions d’usage de nos composants aéronautiques. Grâce à la précision des mesures et à l’automatisation des cycles, nous avons amélioré notre rapidité de validation et renforcé la fiabilité de nos pièces.
Banc de Torsion dans l’aéronautique | LF Technologies
Banc de Torsion dans l'aéronautique | LF Technologies

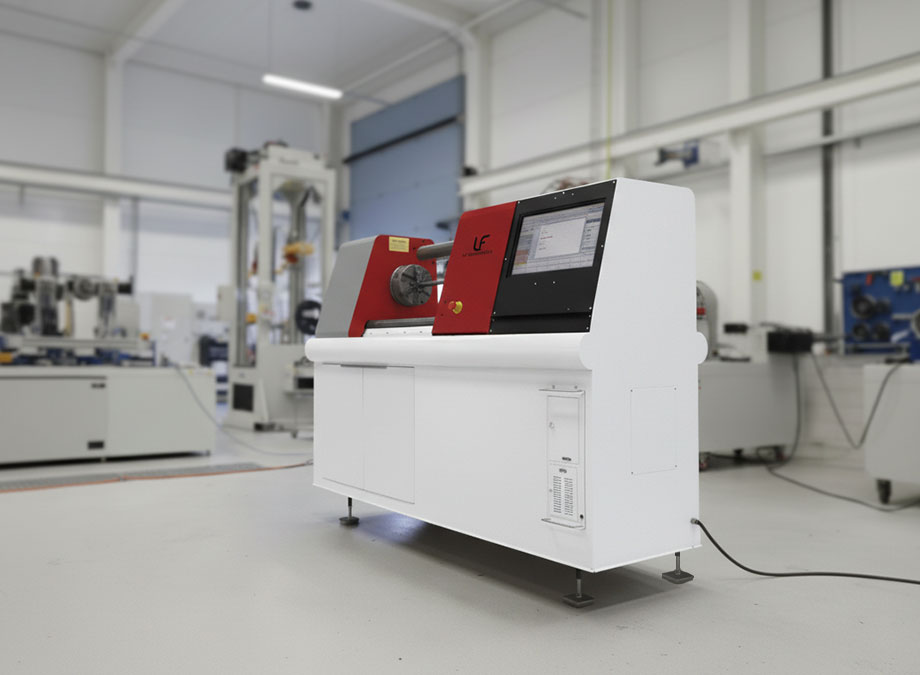

Banc de Torsion MBT – LF Technologies
Banc de Torsion MBT - LF Technologies
Banc de Torsion MBT – LF Technologies – Zoom
Machine d'essai de Torsion MBT - LF Technologies - Zoom
Banc d’essai de torsion – Aéronautique | LF Technologies
Banc d'essai de torsion - Aéronautique | LF Technologies
Notre équipement clé Banc de Torsion – MBT
Principe et description
Le banc d’essais de torsion réalise des séquences programmables jusqu’à la rupture des pièces, avec des capacités allant jusqu’à 1 000 Nm et 400 °/min. Il calcule automatiquement la raideur en torsion ainsi que l’énergie de déformation. Les éprouvettes sont maintenues sur une poupée mobile/coulissante, autorisant des longueurs variables jusqu’à 500 mm.
La mesure du couple s’appuie sur un capteur à jauges de contraintes, tandis que l’angle de rotation est relevé par un codeur haute résolution.
Fonctionnement
La mise en place du produit s’effectue rapidement via des mandrins standard interchangeables. Les essais se programment en cycles automatiques à partir de paramètres simples, tandis qu’un dispositif de rattrapage de jeu — avec double transmission pré-contrainte — assure un jeu nul en fonctionnement. La chaîne de mesure offre une grande résolution angulaire pour des relevés précis. Enfin, la longueur utile se règle par une poupée coulissante équipée d’un frein, pour adapter l’appareil à différentes géométries de pièces.
Banc développé pour répondre à ces normes :
