Banc de Torsion
- Fixation simple du produit grâce à des mandrins standard interchangeables
- Programmation de cycles automatiques avec des paramètres simples
- Rattrapage de jeu; jeu nul grâce à une double transmission pré-contrainte
- Grande résolution de mesure angulaire
- Longueur réglable grâce à une poupée coulissante équipée d’un frein
Produits testés
Secteur d’activités
Fonctions principales
Le banc d’essais de torsion peut tester des échantillons jusqu’à 1 000 Nm et 400°/min, selon des cycles programmables, jusqu’à leur rupture.
Il mesure automatiquement la raideur en torsion, l’énergie de déformation. L’échantillon est fixé à une poupée mobile, permettant de tester des échantillons de longueur variable jusqu’à 500 mm.
La mesure de couple est assurée par un couplemètre à jauges de contraintes et l’angle de déformation est mesuré par un codeur à haute résolution.
Mode de fonctionnement
L’échantillon à tester est fixé sur 2 mandrins à mors concentrique. Le 1er mandrin, fixe en rotation est monté sur une poupée mobile et réglable en translation. Le 2ème mandrin est entraîné en rotation par un motoréducteur brushless équipé d’un système à rattrapage de jeu. L’utilisateur paramètre une vitesse de rotation, un angle min. et max. ou couple min. et max. de test ainsi qu’un nombre de cycles. Le logiciel mesure automatiquement le coefficient de raideur en rotation ainsi que l’énergie absorbée à chaque cycle par l’échantillon.

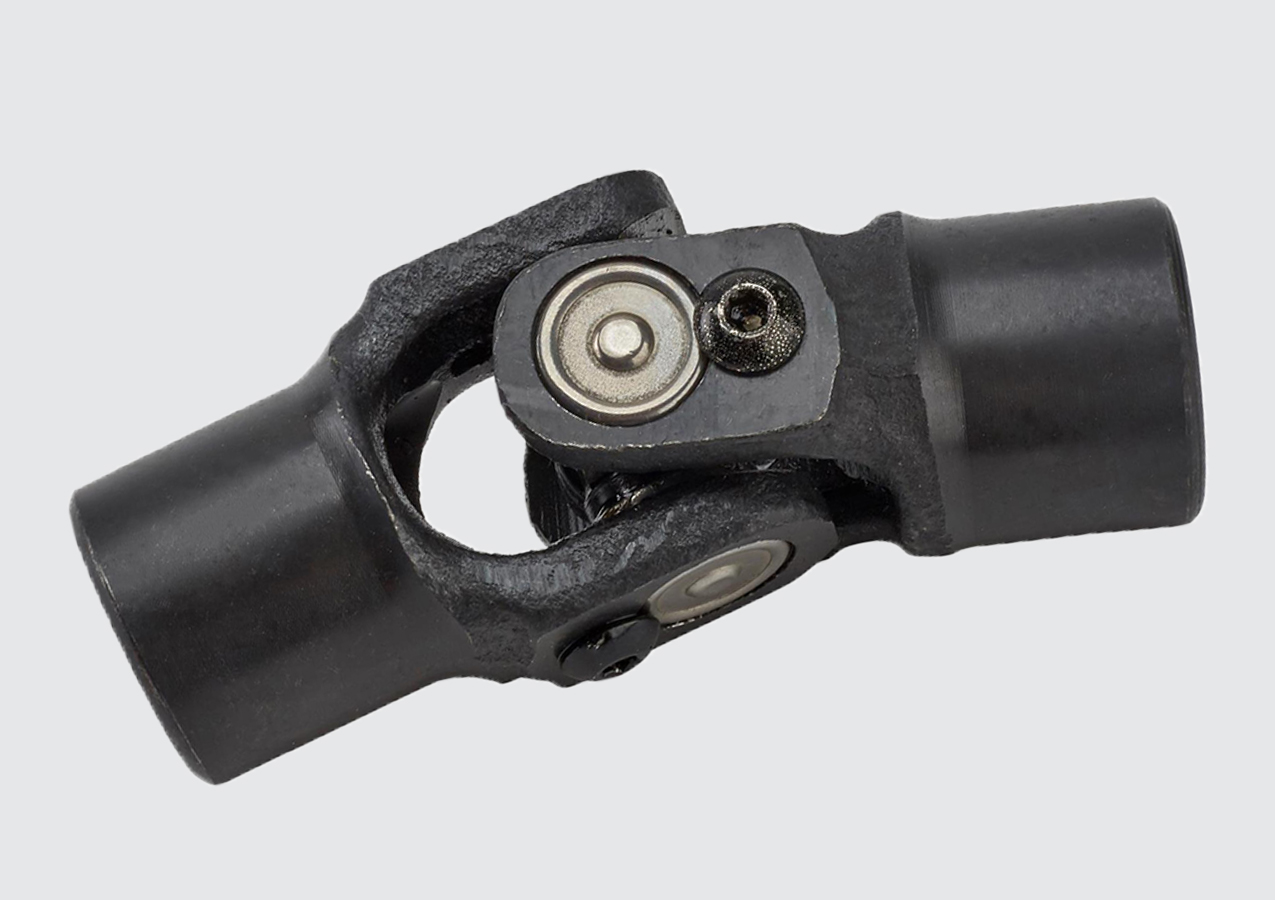

Cardans
Mesure de la durée de vie d’éléments de transmission mécanique.

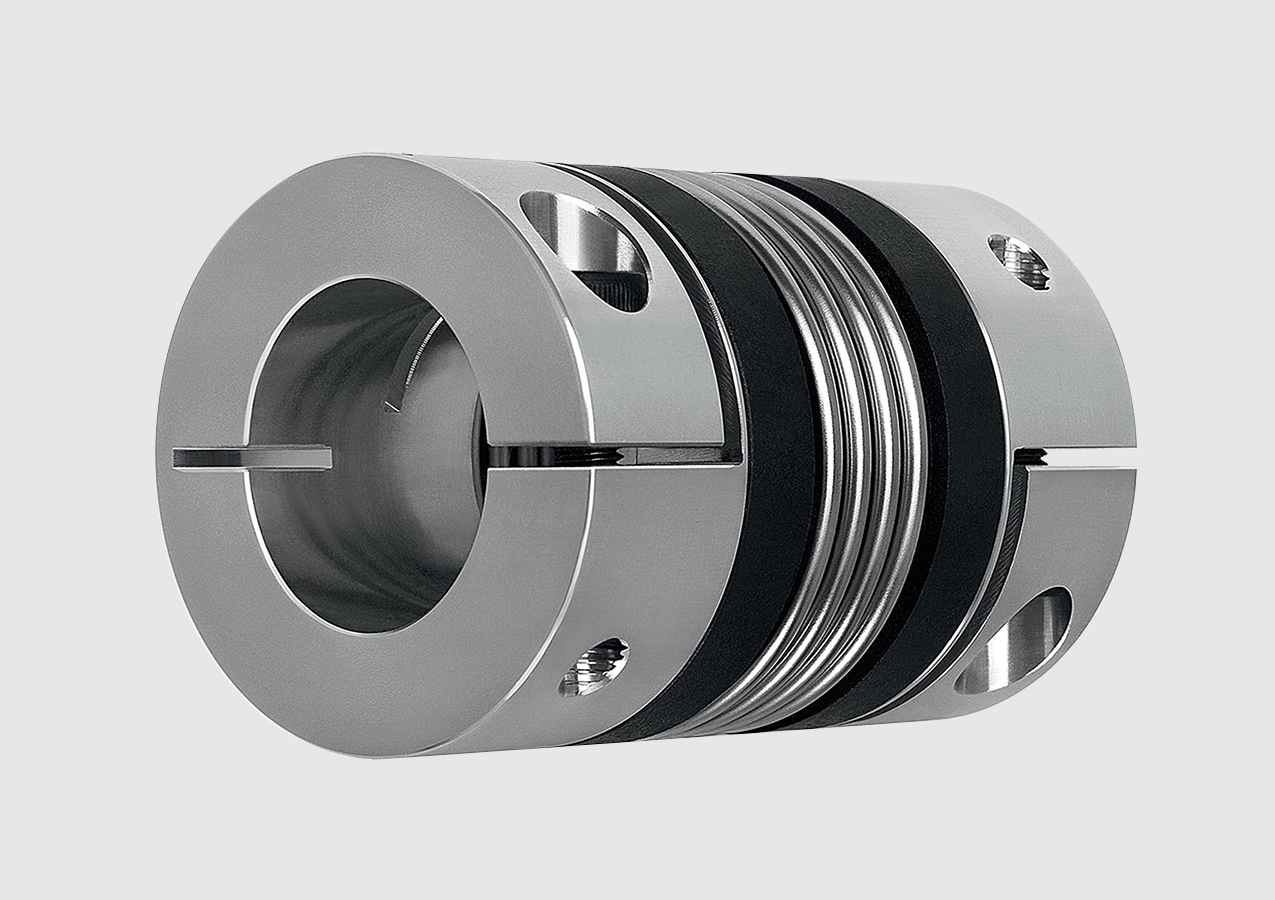

Accouplements
Mesure de l’élasticité et du rendement d’accouplements élastiques.

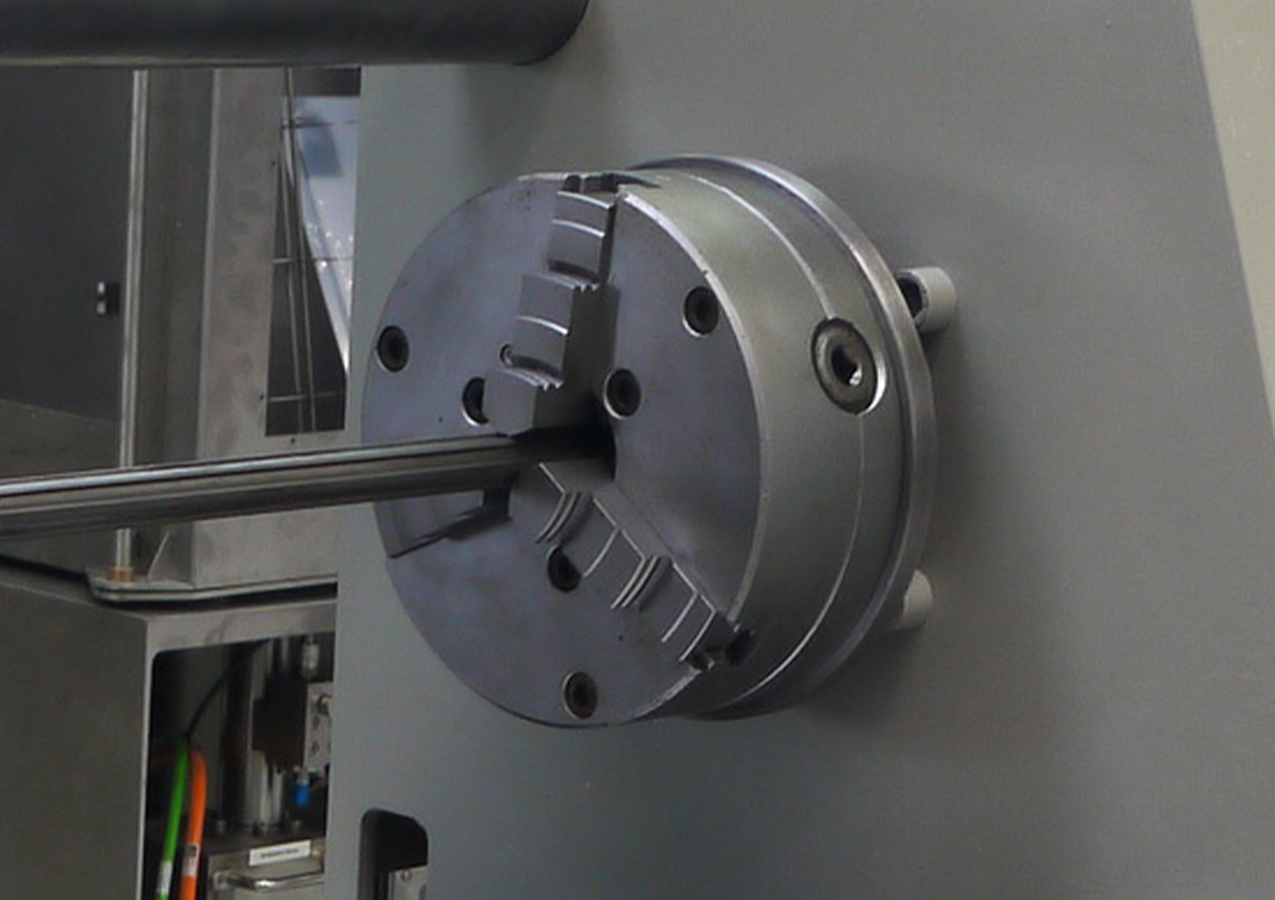

Fixation simple
Fixation du produit par des mandrins standard interchangeables.
Rattrapage de jeu
Jeu nul grâce à une double transmission pré-contrainte.

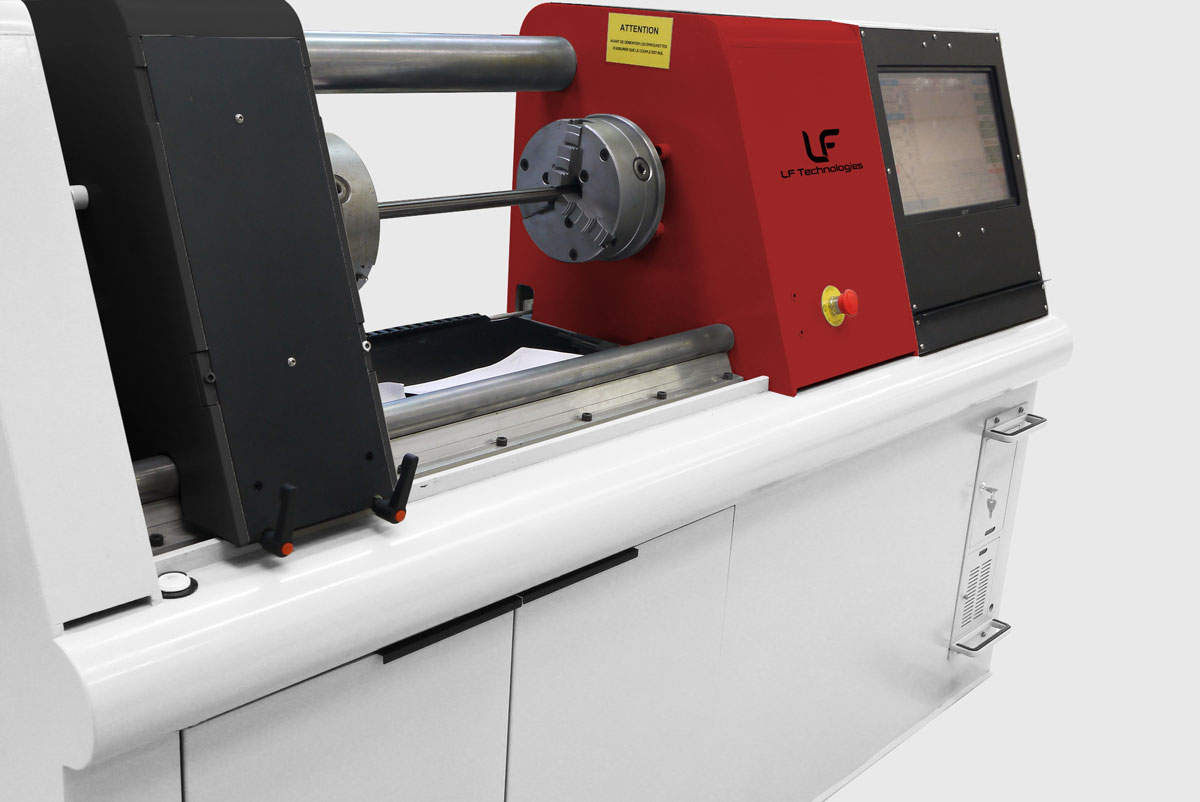

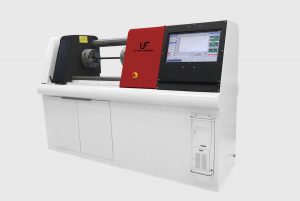

Banc de Torsion MBT – LF Technologies

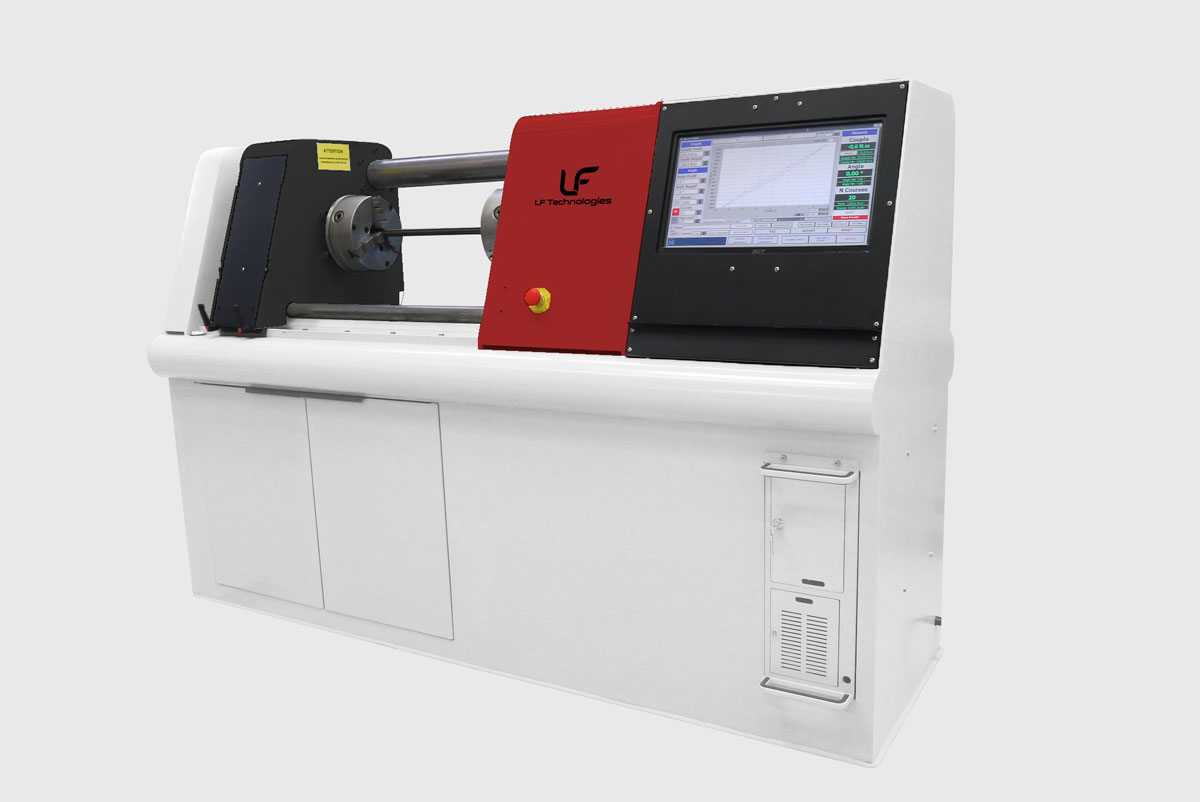

Banc de Torsion MBT - LF Technologies
Banc de Torsion MBT – LF Technologies – Zoom
Machine d'essai de Torsion MBT - LF Technologies - Zoom
Avantages du Banc de torsion

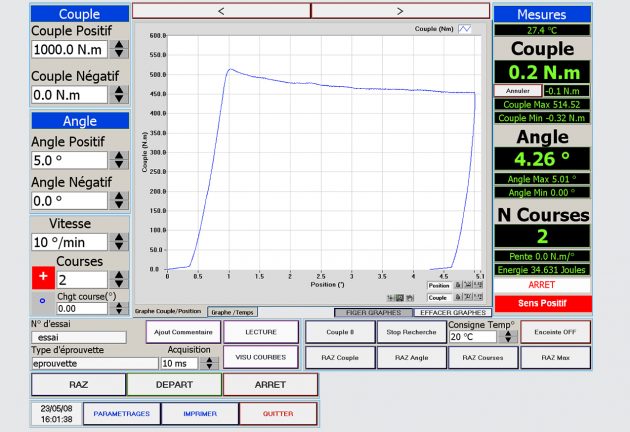

Paramétrage simple
Programmation de cycles automatiques avec des paramètres simples.
Asservissement en couple et en angle
Analyse automatique
Energie de déformation, coefficient de raideur
Ergonomie
Rapide a installé, paramétrage simple, et très facile d’utilisation

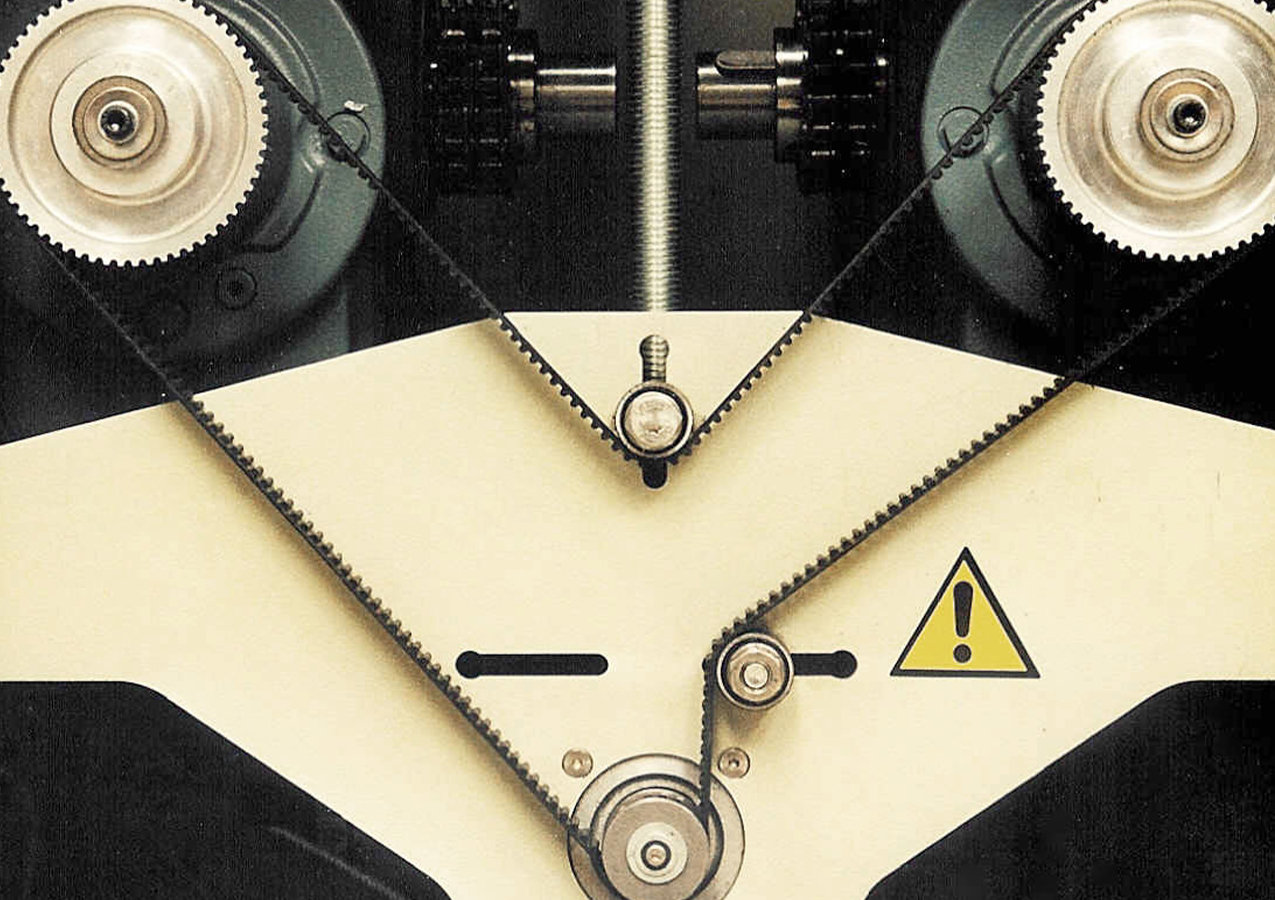

Rattrapage de jeu
Lors du changement de sens de rotation le système intègre un rattrapage de jeu.
CARACTÉRISTIQUES TECHNIQUES du Banc de Torsion
Spécifications | MBT-1000 | MBT-2000 |
Banc de torsion dynamique sans jeu angulaire à l’inversion | ||
Capacité | 1 000 Nm | 2 000 Nm |
Vitesse de rotation | 0 à 400°/mn | 0 à 400°/mn |
Diamètre max. | 380 mm | 380 mm |
Longueur max. | 500 mm | 500 mm |
Recherche du couple zéro automatique | automatique | automatique |
Recherche de position zéro automatique | automatique | automatique |
Détection de rupture | automatique | automatique |
Programmation de routines | Asservissement en angle ou asservissement en couple | Asservissement en angle ou asservissement en couple |
Précision couple | 0,5 Nm | 0,5 Nm |
Résolution de mesure d’angle | 0,01° | 0,01° |
Acquisition de données | automatique | automatique |
Analyse automatique de courbes | automatique | automatique |
Enceinte thermique à commande de température programmable | de 20° jusqu'à 150° C | de 20° jusqu'à 150° C |
Applications clients
Vous souhaitez en savoir plus sur les bancs d’essais mécaniques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc de torsion sur composants de transmission & direction
Notre banc de torsion réalise des essais sur éprouvettes et pièces mécaniques. Il mesure au plus juste le couple, l’angle de rotation et la raideur en torsion. Sa configuration s’adapte simplement pour accueillir des géométries et dimensions variées.
Banc de mesure de couple sur colonne de direction
Le banc de mesure de couple étudié par LF Technologies teste des joints de colonne de direction de véhicules automobiles.
Machine d’essai statique de pignons
Banc d’essai de torsion permettant de mesurer le couple des accouplements en rotation dans les conditions réelles d’utilisation du produit.
