Machine d’essai statique de pignons

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

Etudier la déformation élastique de l’accouplement lorsqu’on lui applique un couple.

Problématique

L’ensemble est conçu pour que les composantes autres que le couple (effort radial, effort axial) soient négligeables.

Solution et Résultat

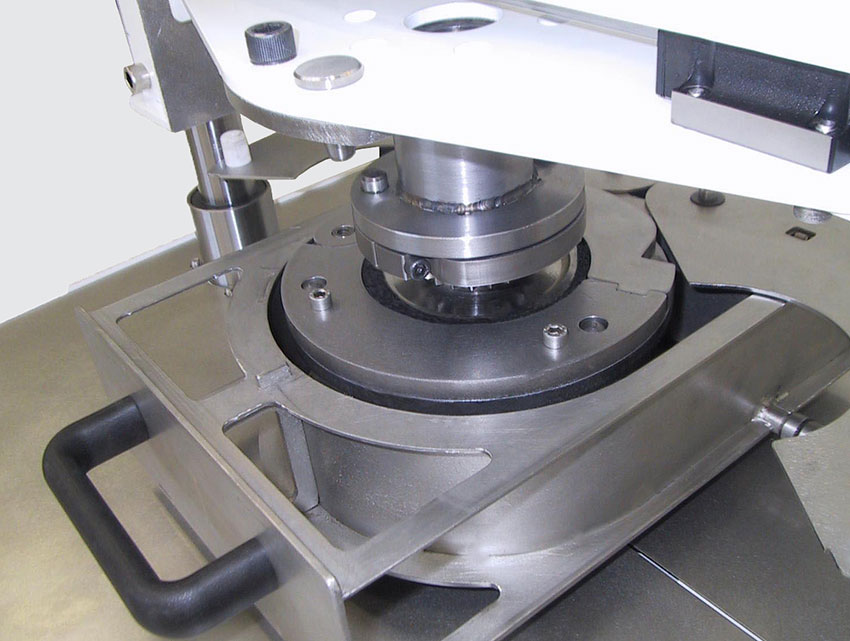

L’équipement proposé est un dispositif à axe vertical permettant d’appliquer un couple représentatif des conditions d’utilisation du produit sans aucun effort parasite axial et transversal. Il permet notamment de tracer des courbes couple/angle de torsion, de valider que ces courbes rentrent dans une enveloppe de tolérance.

Un système d’analyse automatique des courbes permet de mesurer la rigidité torsionnelle, de rechercher le couple de patinage et de mesurer l’énergie dissipée par le produit. Ces tests sont réalisés en cyclage automatique pour évaluer l’évolution de toutes ces mesures pendant la durée de vie du produit.

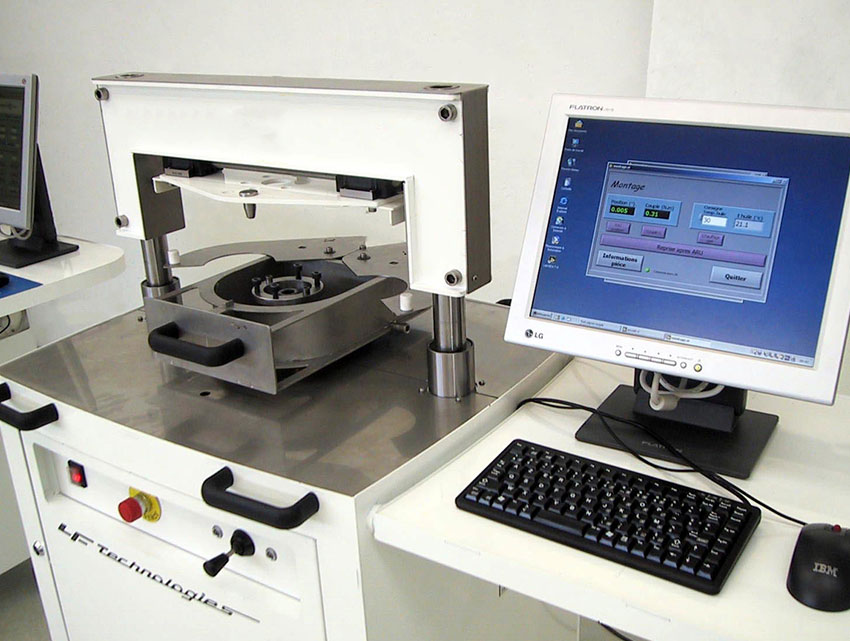

La machine est équipée d’un système de compensation automatique de sa rigidité propre. Les tests peuvent être effectués dans une enceinte thermique en bain d’huile. Le banc de torsion est piloté par un logiciel développé sur mesure qui permet entre-autre d’éditer des paramétrages de tests et de visualiser tous les résultats.

Ce banc est utilisé en laboratoire R&D pour qualifier les nouveaux produits et en production pour vérifier la conformité des pièces fabriquées.

Ce banc de torsion permet de diminuer les temps de développement des nouveaux produits et de s’assurer en continu des performances des produits fabriqués sur la chaine de production, en effectuant des tests reproductibles avec des résultats objectifs qui ne dépendent pas de l’utilisateur.
