Banc de contrôle d’essuie-glaces
Banc d’essai mécanique pour contrôle de production de lames d’essuie-glace. Machine de test complète capable de mesurer la répartition des forces sous un essuie-glace.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Notre client est spécialisé dans le découpage et emboutissage de précision, le ressort plat et le surmoulage de pièces métalliques, associant l’assemblage en ligne dans ses process de fabrication. Il travaille notamment pour un grand équipementier automobile, partenaire de tous les constructeurs dans le monde.
Fonctions principales
Objectif
Etude et réalisation d’un banc de mesure complet (machine + soft) permettant de valider en production le contrôle de la répartition des forces sur toute la longueur d’une lame d’essuie-glaces. Le contrôle des lames est utilisé en production, pour vérifier le bon réglage des machines de fabrication de lames.
Problématique
Le banc de mesure constitue la base technique du banc de contrôle à utiliser dans les unités de fabrications de lames d’essuie-glace de l’équipementier automobile. Il doit permettre un test rapide et fiable de la lame tout en assurant une grande ergonomie pour l’utilisateur car ces tests sont réalisés à grande cadence.
Solution et Résultat
La machine de contrôle autonome permet un travail assis. Le pupitre de commande recevant l’écran/clavier/souris + PC portable est intégré sur une table latérale.
Un système de centrage constitué de deux fourches montées sur des chariots de réglage permet de pré-régler la machine de contrôle en fonction de la longueur de la lame à tester.
Au centre de la lame, en dessous, une molette émerge de la table d’appuis à travers une fente, de manière à soulever la lame de ressort d’essuie-glace à son passage.
La mesure de force, assurée par un capteur de force à faible déflexion, est effectuée en continu. La vitesse de déplacement et l’incrémentation de mesure sont paramétrables.
Au centre de la table, un appui à charge réglable vient plaquer la lame sur le plan de référence. Le réglage de la charge se fait par pression directe sur la molette.
La force contrôlée par le capteur est affichée sur l’écran du PC
Le banc de contrôle pour lame d’essuie-glace est utilisé comme référentiel technique dans les unités de fabrication de notre client.
Le logiciel intégré développé sur mesure permet de :
- visualiser les valeurs courantes force/position
- afficher les courbes force/position
- contrôler automatiquement les résultats
- archiver les résultats
- mémoriser les réglages du banc de mesure
Produits testés

Lames d'essuie-glaces automobile
La plupart des essuies-glaces modernes sont réalisés à partir d’un caoutchouc surmoulé sur une lame métallique qui assure, par son élasticité, un appui homogène u caoutchouc sur la vitre.

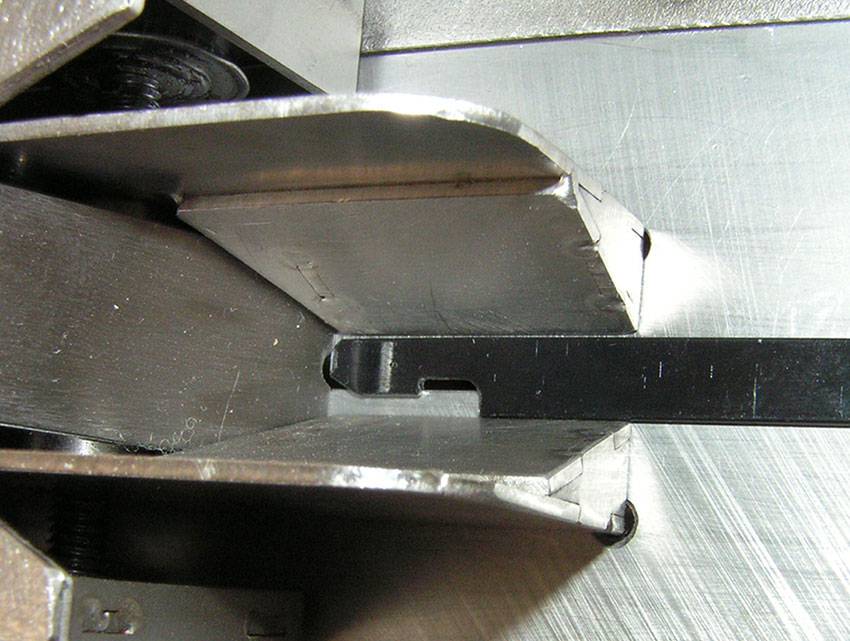

Chariot réglable
Chariot réglable en fonction de la longueur de la lame

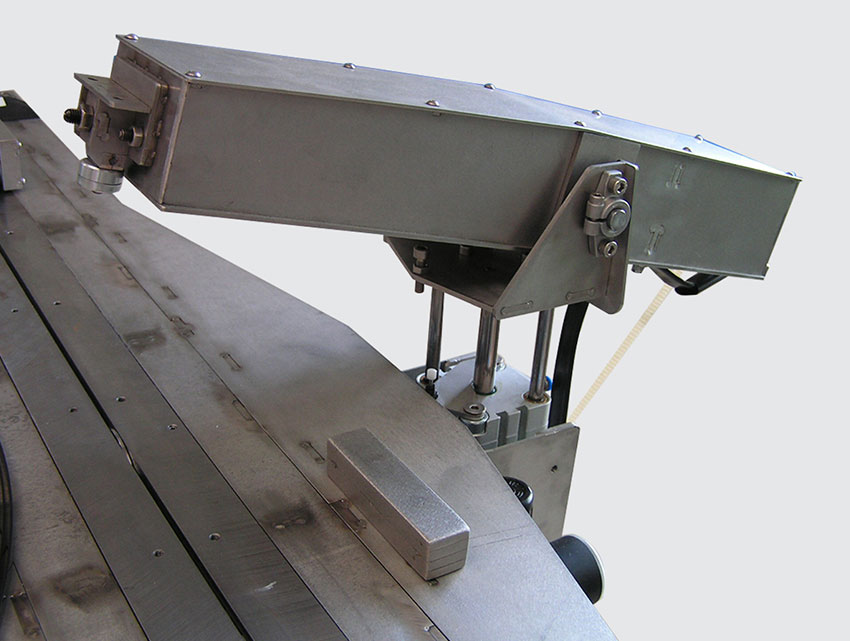

Système de centrage
Système de centrage

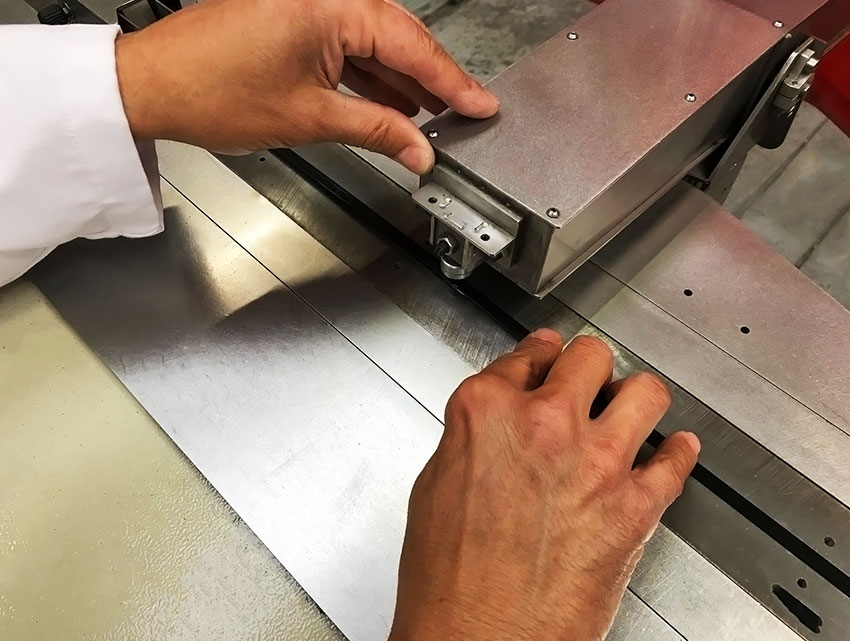

Test en cours sur lames d’essuie-glaces
Test en cours sur lames d’essuie-glaces

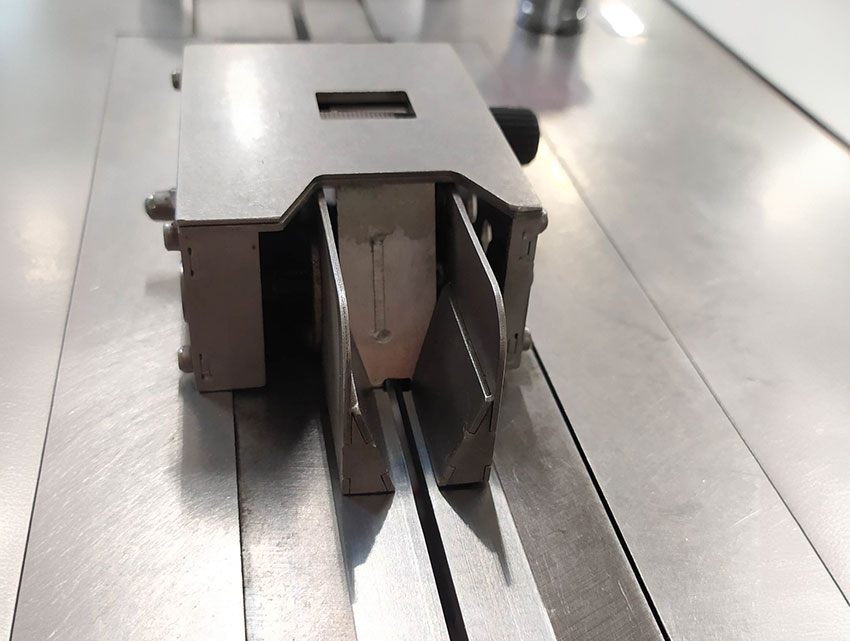

Chariot réglable du banc de contrôle d’essuie-glace – LF Technologies – Réglage précis
Chariot réglable précis pour le contrôle des essuie-glaces

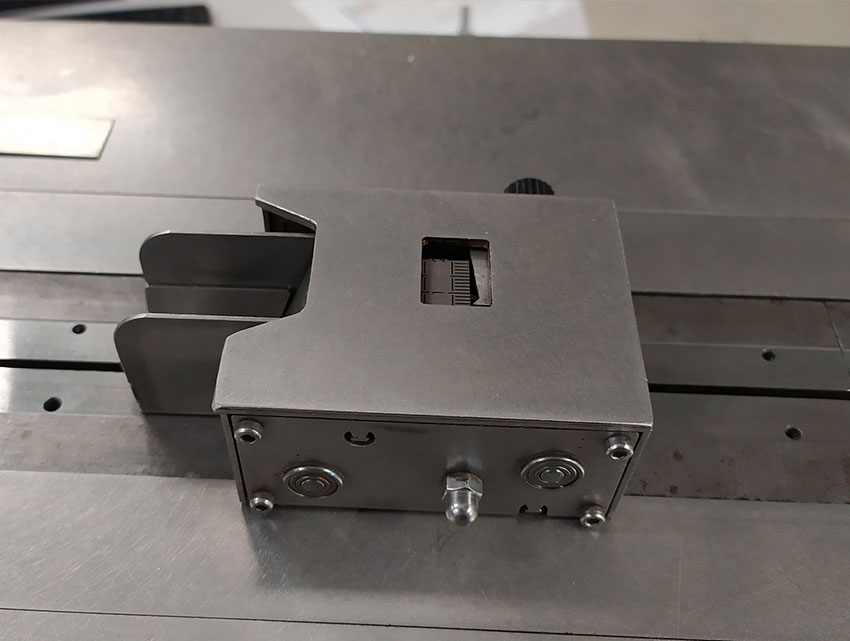

Chariot réglable du banc de contrôle d’essuie-glace – LF Technologies
Chariot réglable pour le contrôle des essuie-glaces

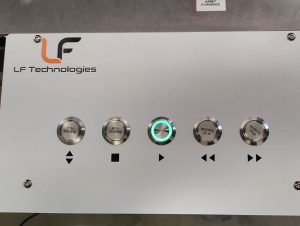

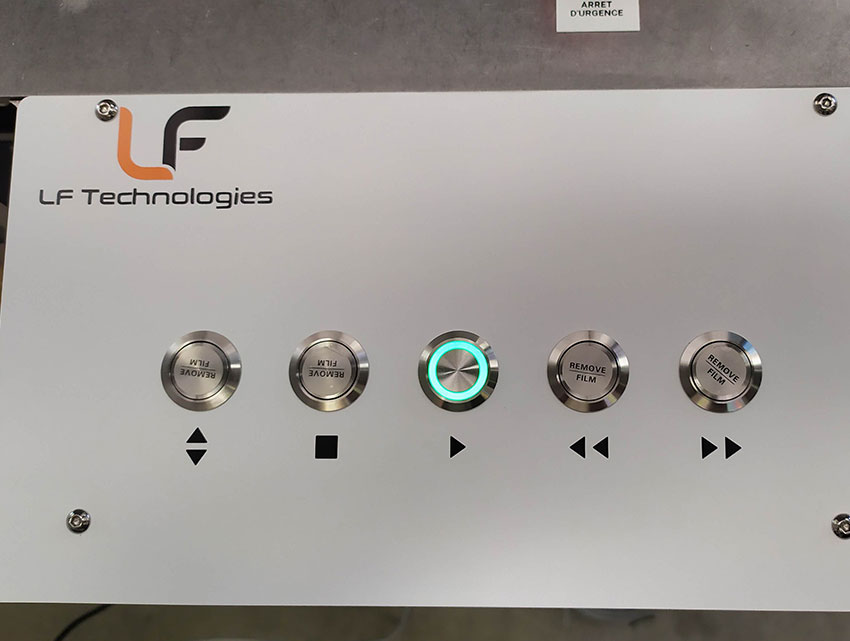

Panneau de contrôle du banc de contrôle d’essuie-glace conçue par LF Technologies
Panneau de contrôle permettant le lancement et le réglage du banc de contrôle

Banc de contrôle d’essuie-glace
Banc de contrôle d'essuis glace made in LF Technologies
