Banc de mesure de couple sur colonne de direction

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

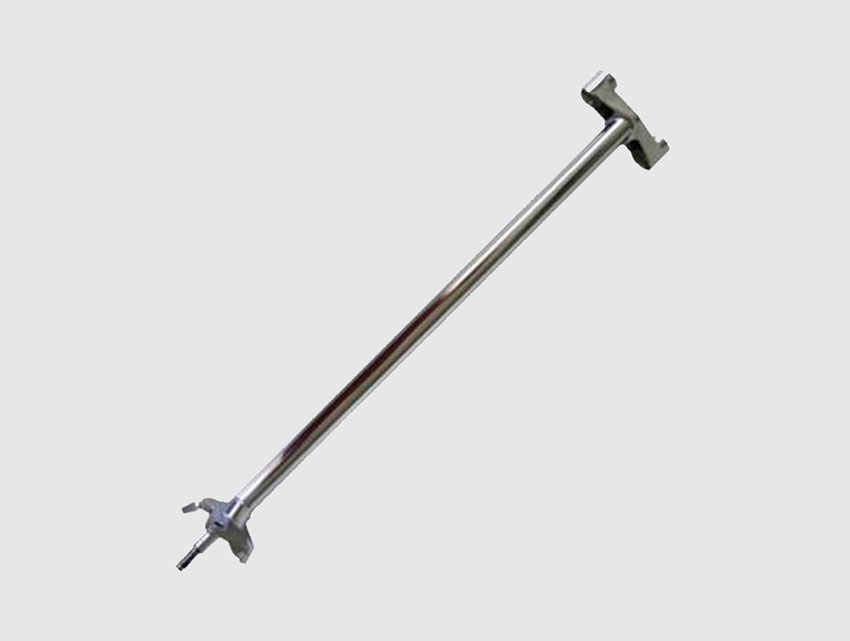

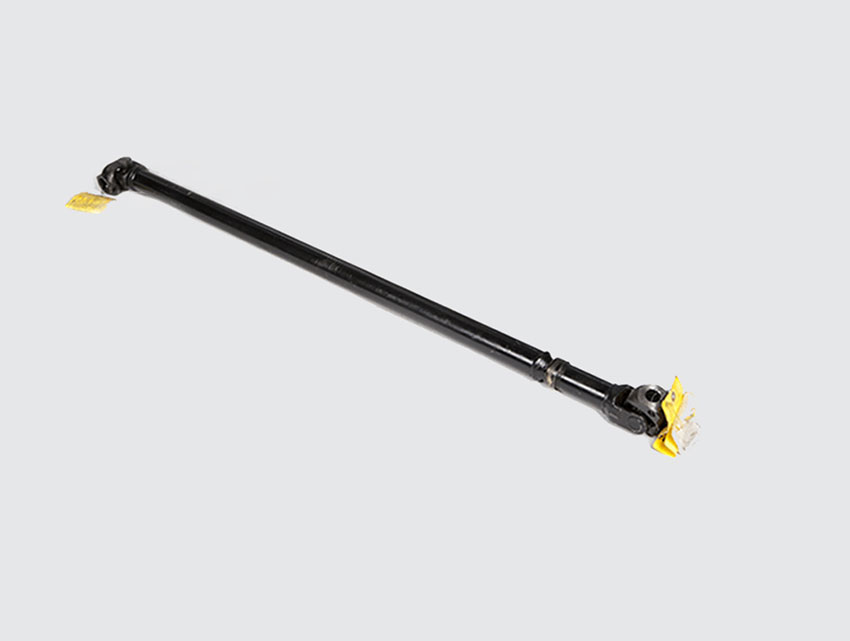

Tester des joints de colonne de direction en mesurant le couple généré par le joint lors d’une rotation de la colonne.

Problématique

Le logiciel de programmation associé au banc de mesure doit être intuitif et simple d’utilisation, y compris pour des personnes non expertes.

Solution et Résultat

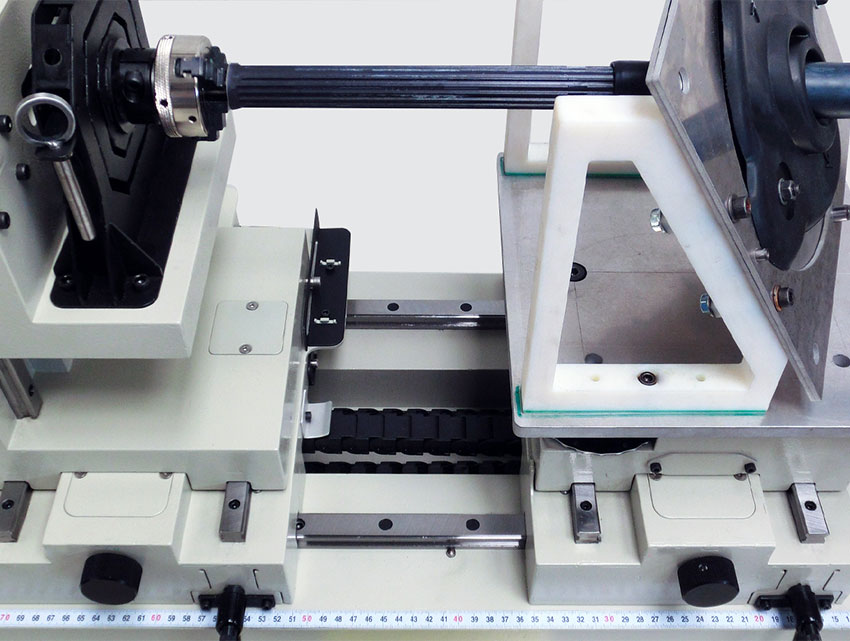

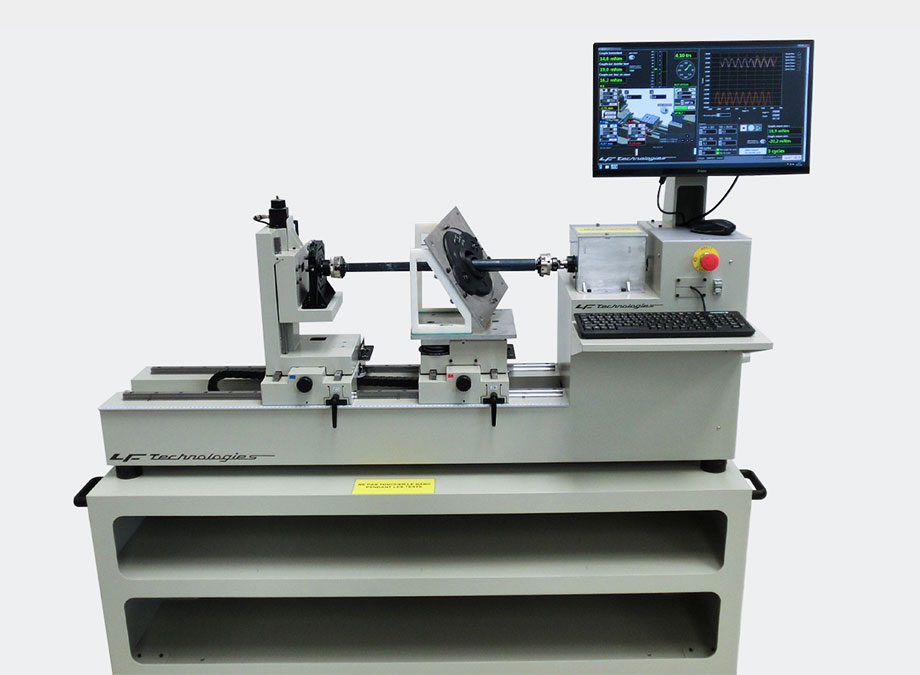

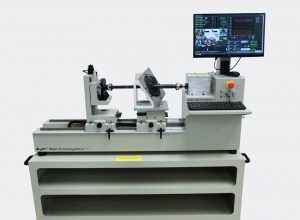

Le banc de mesure de couple conçu par les ingénieurs de LF Technologies reçoit, sur sa droite, un bloc d’entraînement motorisé intégrant une mesure de couple de précision avec butées de limitation, ainsi qu’un transmetteur de position angulaire.

La mesure de couple est assurée par deux capteurs mesurant la déformation d’un châssis aluminium. Leur association permet d’effectuer une mesure différentielle et donc fiable, indépendamment des perturbations électromagnétiques et des potentielles dérives des capteurs en fonction de la température.

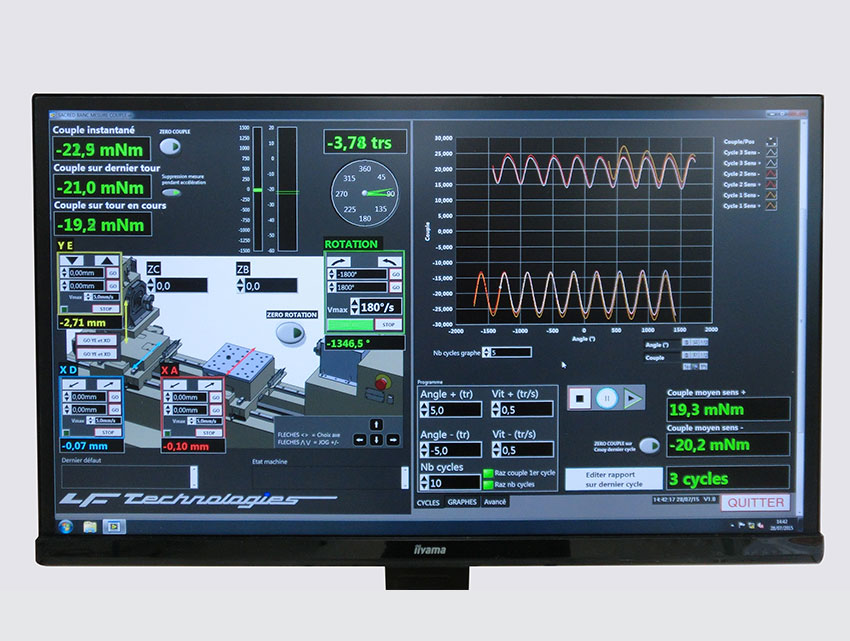

Concernant la partie commande, le banc de mesure est contrôlée via un logiciel spécifique développé sous LabVIEW. Comme demandé par le client, celui-ci est simple à paramétrer et à utiliser. Une fois la colonne de direction installée sur le banc de test et les axes réglés et renseignés, il suffit à l’opérateur de préciser quelques paramètres (angle, nombre de cycles, etc.) et d’appuyer sur le bouton “Play”. Le PC affiche en instantané les graphiques correspondant au test de mesure en cours. Le logiciel délivre également un rapport présentant les résultats de l’essai réalisé.
