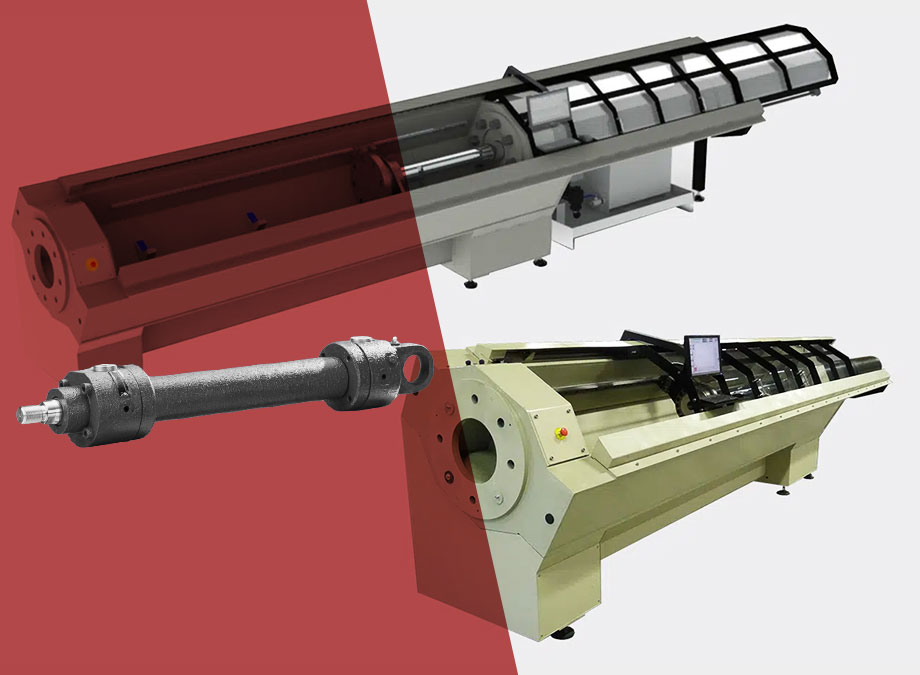

Banc de Traction Compression 2 000 kN
- Facilité d’installation par des potences à hauteur réglable automatisée
- Sécurité totale de l’opérateur même en cas d’éclatement du produit testé grâce à un capot renforcé coulissant
- Vitesse régulée selon des cycles paramétrables
- Ergonomie grâce à un pupitre de commande coulissant, toujours proche de la zone de test
Produits testés
Secteur d’activités
Fonctions principales
Le banc de Traction / Compression permet de réaliser des essais de traction et de compression pour des produits de grande longueur (course 3 000 mm) et à haute résistance (Force max 2 000 kN) à une vitesse contrôlée et asservie.
L’installation du produit testé est facilitée par le réglage automatique en hauteur des potences d’appui ainsi que par un large escamotage du capot coulissant de protection.
Le banc de traction / compression est équipé d’un carter coulissant assurant la protection de l’utilisateur en cas de projection lors d’une rupture de l’échantillon.
Mode de fonctionnement
- Réglage automatique de la hauteur des supports en fonction des dimensions du produit à tester
- Avance automatique à grande vitesse jusqu’à détection automatique du contact
- Cycle(s) automatique(s) de chargement en compression/traction selon des fiches programmes paramétrables

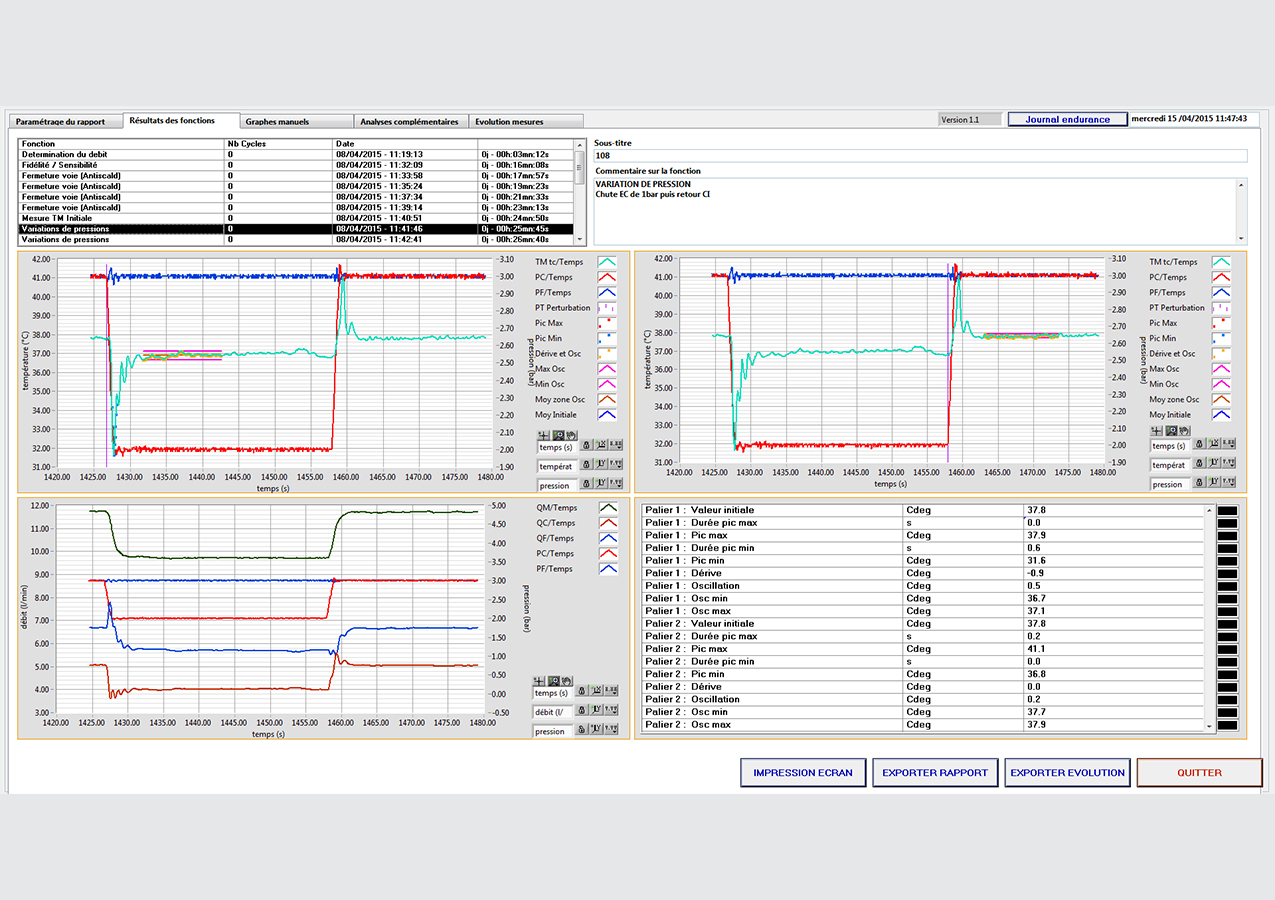

- Édition de rapports automatiques

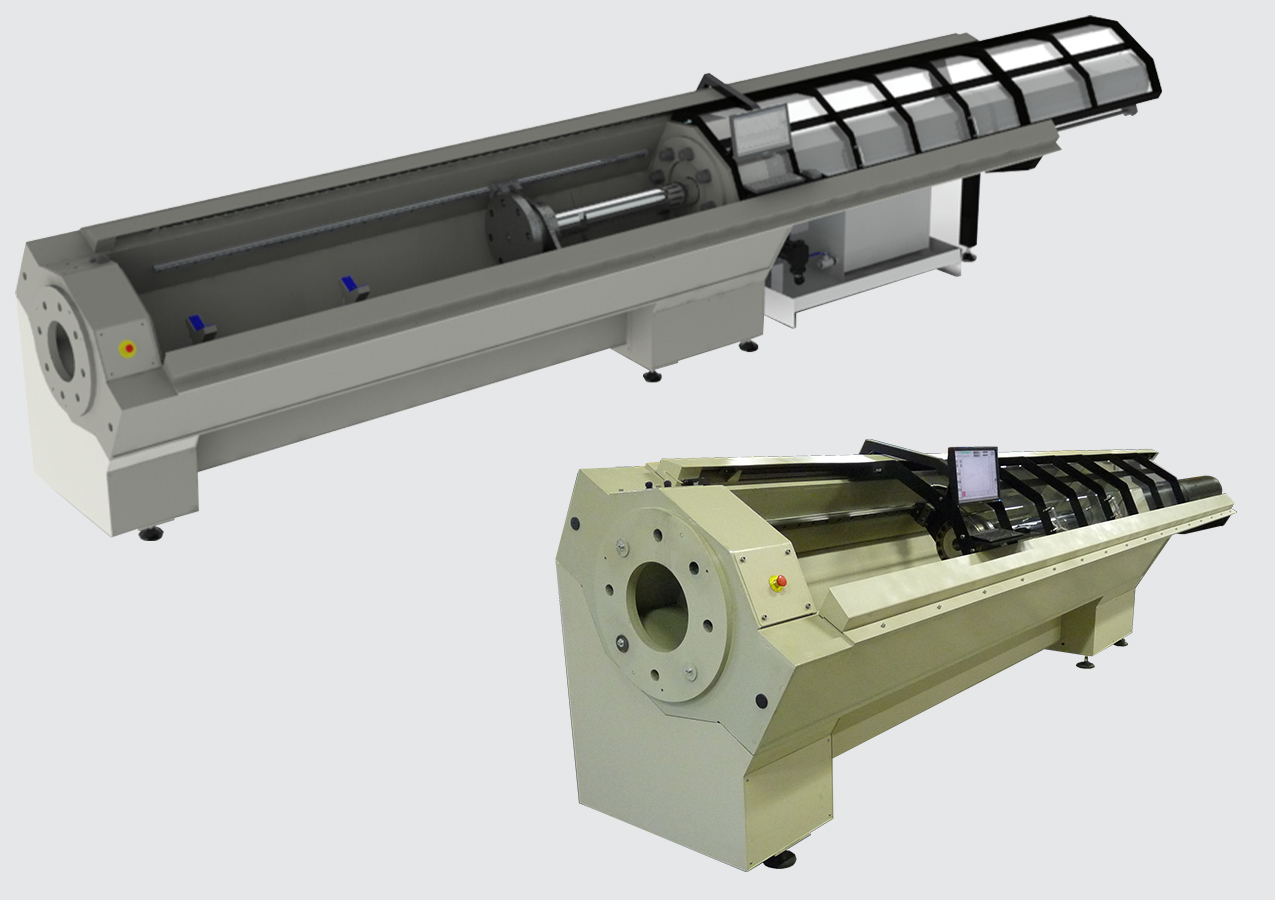

Banc de traction/compression 2 000 kN
Le banc de traction/compression hydraulique permet de réaliser des essais de traction et de compression pour des produits de grande longueur (course 3 000 mm), et à haute résistance à une vitesse contrôlée et asservie.

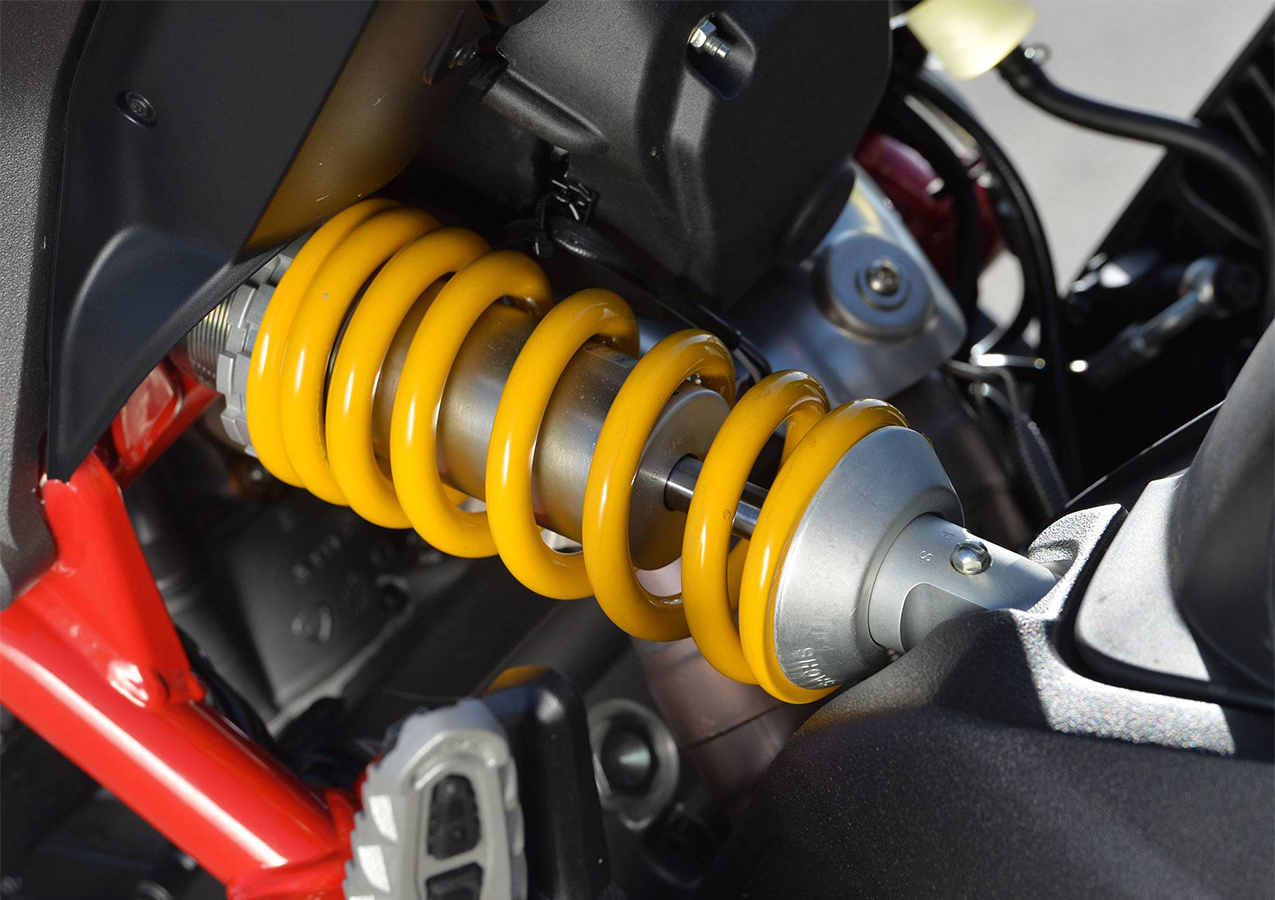

Amortisseurs
Possibilité de tester tous types d’amortisseurs (hydrauliques, motos, trains, etc.).

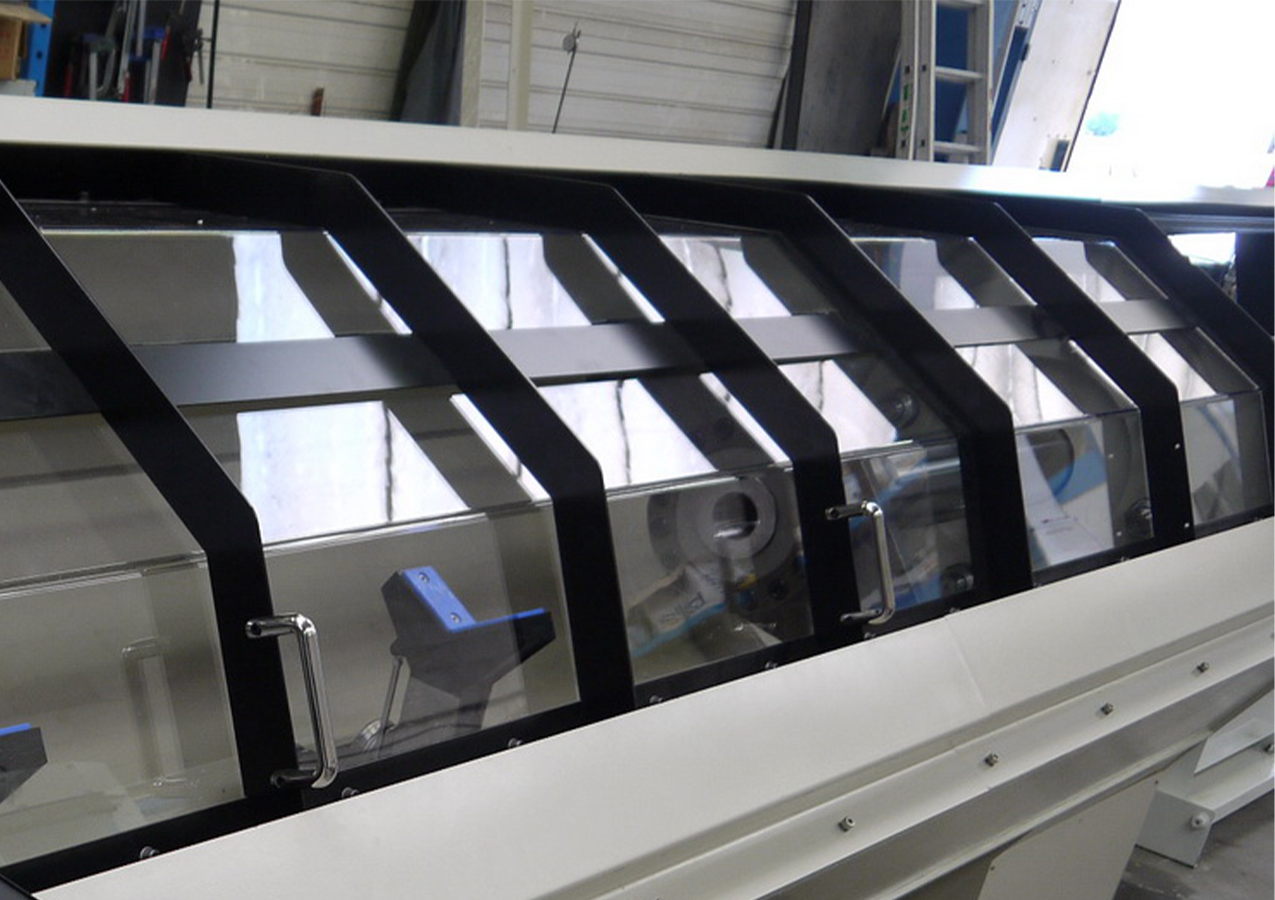

Sécurité de l’opérateur
L’opérateur est protégé par un capot renforcé coulissant.

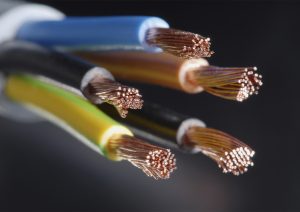

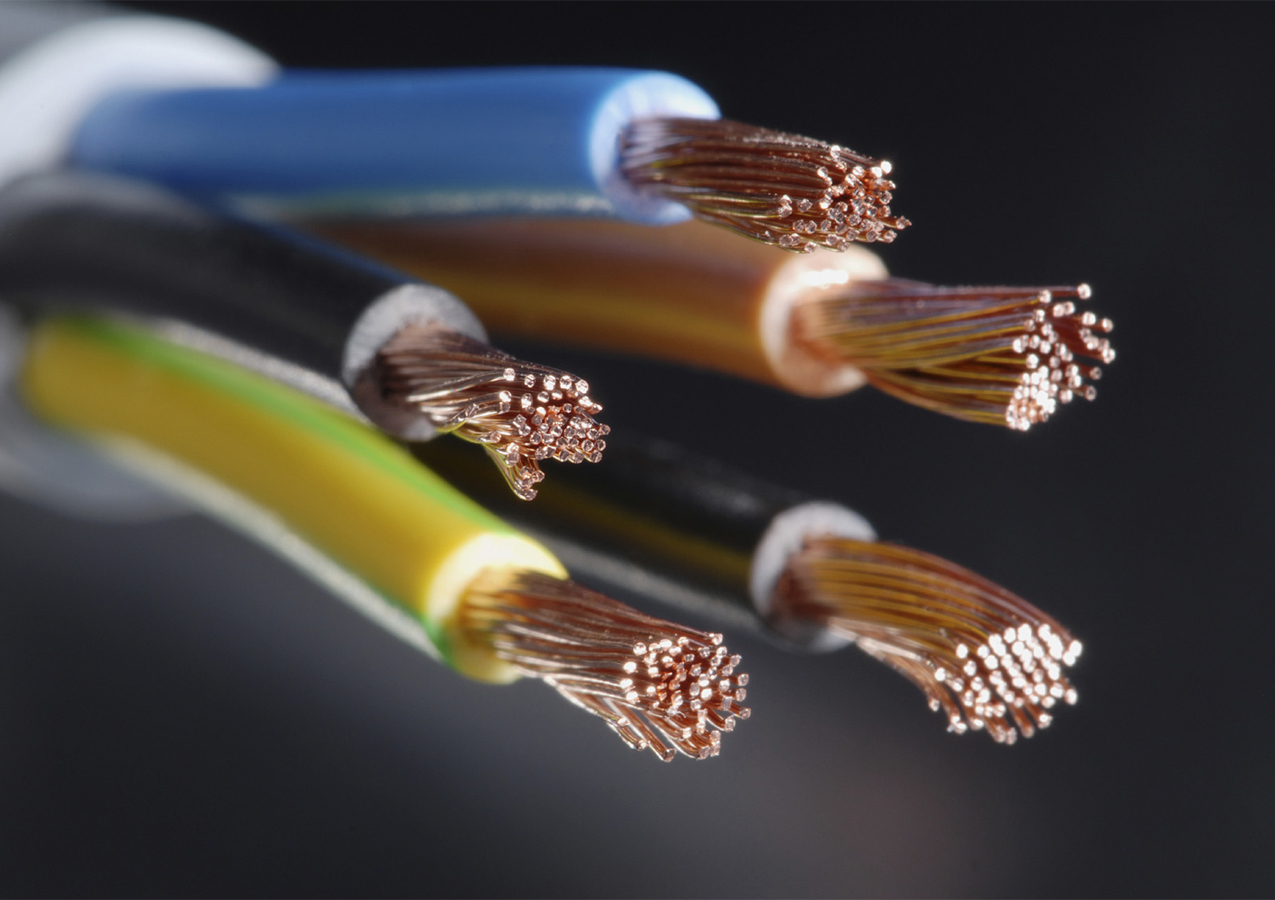

Câbles électriques
Test de la résistance de câbles électriques en traction/compression.

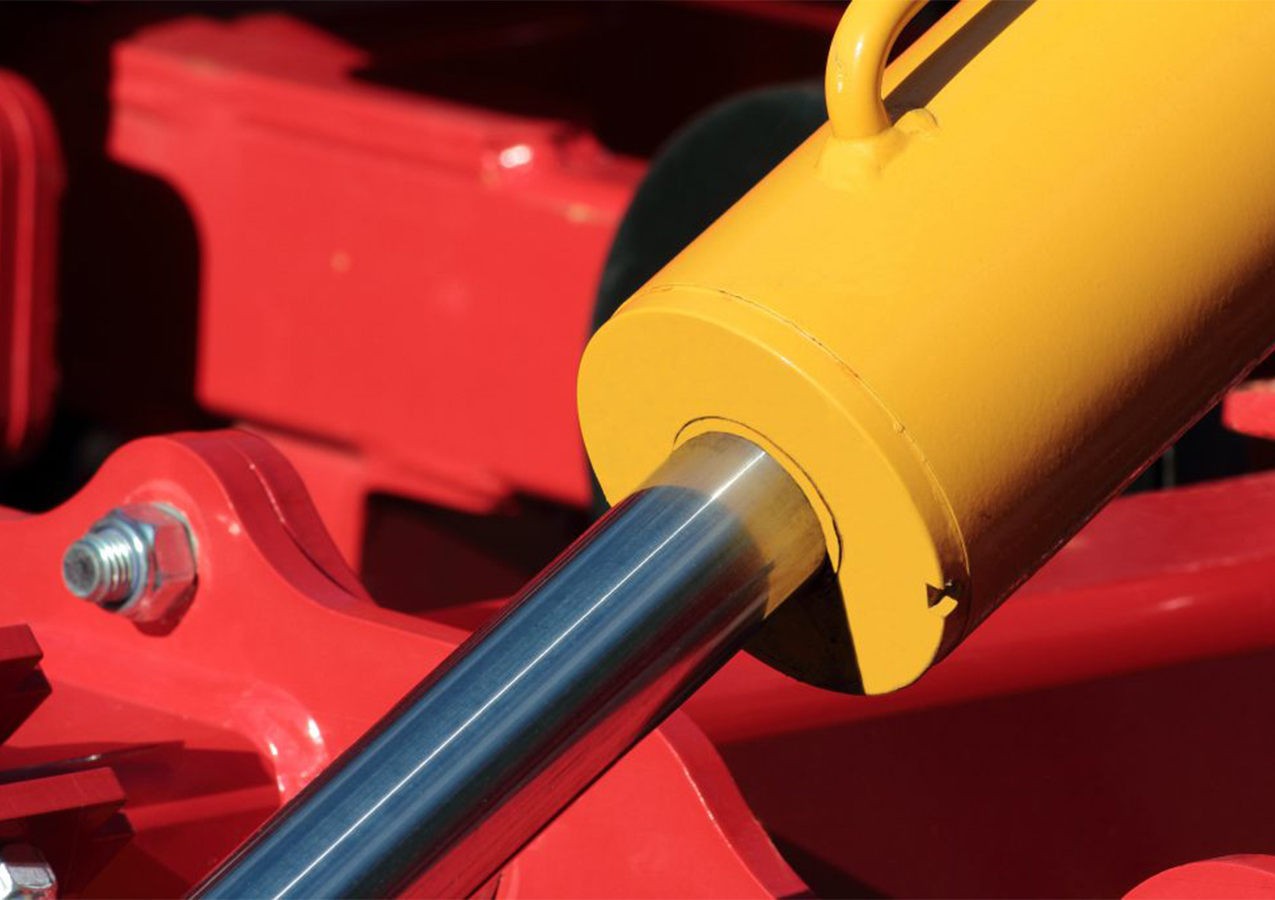

Vérins hydrauliques
Caractérisation des performances force/déplacement de vérins hydrauliques.
Avantages du Banc de Traction Compression 2 000 kN

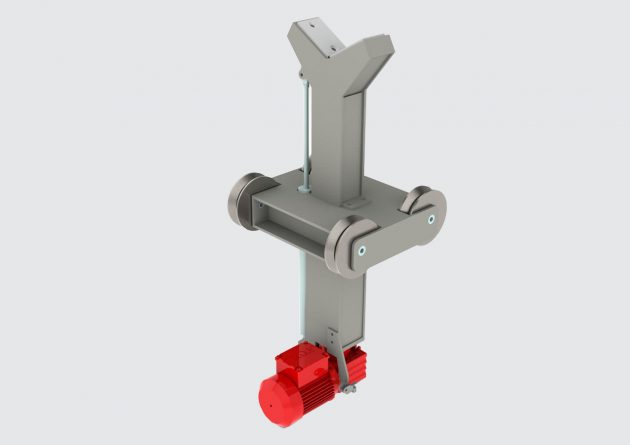

Facilité d’installation
Facilité d’installation par des potences à hauteur réglable automatisée.

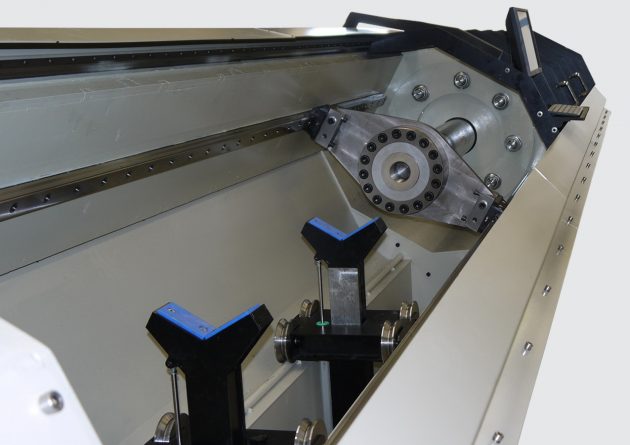

Ergonomie
Pupitre de commande coulissant, toujours proche de la zone de test.

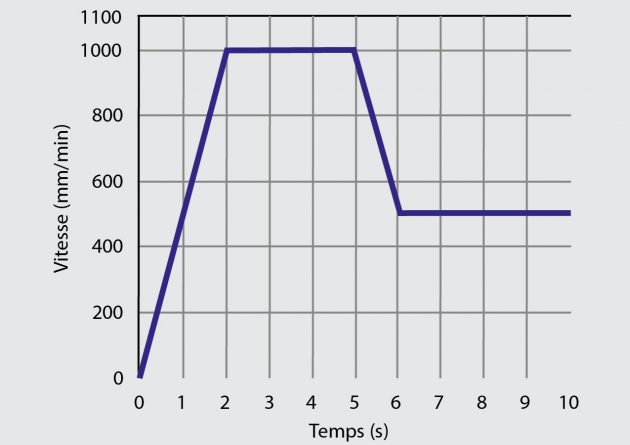

Vitesse régulée
La vitesse est régulée selon des cycles paramétrables.
CARACTÉRISTIQUES TECHNIQUES du Banc de Traction Compression 2 000 kN
Spécifications | MBTC |
Force max. en compression (sortie tige) | 2 000 kN |
Force max. en traction (limite section vérin) | 1 460 kN |
Force max. en traction (limite capteur) | 1 300 kN |
Ø vérin | 300 mm |
- Section utile en compression | 706 cm² |
Ø tige | 160 mm |
- Section tige | 201 cm² |
- Section utile en traction | 505 cm² |
Course | 3 000 mm |
Cylindrée pompe | 45 cc |
Débit nominal à 1 500 tr/min | 68 l/min |
Débit max. à 1 700 tr/min | 77 l/min |
Pression max. en compression | 290 bar |
Pression max. en traction (1 300 kN) | 257 bar |
Vitesse max. à pleine charge avec 65% rendement | ≈ 4 mm/s (240 mm/min) |
Vitesse max. à vide | 1 100 mm/min |
Puissance moteur à 1 500 tr/min | 11 kW |
