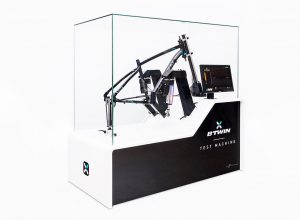

Banc de test de cadre de vélo
Le banc de test de cadre de vélo permet de reproduire les efforts de pédalage afin d’évaluer la résistance en fatigue des cadres dans des conditions proches de l’usage réel. Il offre une solution à la fois technique, visuelle et sécurisée pour les essais d’endurance.
- Simulation réaliste des efforts de pédalage
- Visualisation en temps réel des forces et du nombre de cycles
- Utilisation simple et intuitive avec programmes préparamétrés
- Sécurité renforcée grâce au capotage de protection
Produits testés
Secteur d’activités
Fonctionnalités
Le banc de test de cadre de vélo intègre plusieurs fonctionnalités destinées à réaliser des essais de fatigue sur cadres en reproduisant les efforts de pédalage dans des conditions proches d’un essai laboratoire. Il permet de programmer les cycles selon la force, la fréquence et le nombre de cycles, tout en assurant une visualisation en temps réel des efforts, des déplacements et de l’avancement du test. L’ensemble a été pensé pour offrir une lecture simple des résultats, y compris dans un contexte démonstratif ou pédagogique.
- Essais de fatigue sur cadres de vélo avec simulation des efforts de pédalage
- Programmation des essais selon la force, la fréquence et le nombre de cycles
- Visualisation en temps réel de la force, du déplacement et du compteur de cycles
- Affichage de courbes et états machine pour suivre le test
- Programmes d’essais préparamétrés pour un lancement rapide
- Ajustement automatique possible de la consigne selon la force atteinte au cycle précédent
- Option de visualisation animée avec cycliste et/ou vumètre LED
Technologies
Sur le plan technologique, le système s’appuie sur des vérins électriques pour appliquer les efforts sur le pédalier factice, un PC de pilotage pour paramétrer et superviser les essais, ainsi qu’un ensemble d’éléments mécaniques permettant de reproduire fidèlement les conditions de montage du cadre. La sécurité et l’ergonomie sont également assurées par une conception adaptée à l’usage en démonstration comme en environnement technique.
- Deux vérins électriques pour appliquer les forces de pédalage
- Pilotage en déplacement avec contrôle de la force à chaque cycle
- PC de pilotage pour la programmation et la supervision
- Mesure de force pour le suivi des efforts appliqués
- Fourche factice, pédalier factice, bielle et roue arrière factice pour reproduire la configuration d’essai
- Liaison rotulée pour le maintien arrière
- Capotage de protection pour empêcher tout contact avec les éléments en mouvement
- Interface logicielle de visualisation avec courbes, compteur et états machine
Applications
Ce Banc est destiné aux fabricants et distributeurs de cycles souhaitant démontrer la résistance d’un cadre en conditions proches d’un essai laboratoire, tout en proposant une expérience pédagogique et sécurisée en magasin. Utilisable également par des équipes R&D pour des campagnes d’endurance.
Caractéristiques Techniques du banc de test pour cadre de vélo
Spécifications | Cycle-Frame-Test |
Force maxi des actionneurs | 500 N |
Vitesse maxi des actionneurs | 20 mm/s |
Encombrement (L × l × h) | ≈ 1300 × 700 × 1300 mm |
Alimentation | Mono 220 V |
Mesure de force | Précision ≈ 10 % |
Avantages du Bike-Test-Frame
- Utilisation simple et intuitive
- Simulation réaliste des efforts de pédalage
- Visualisation en temps réel des performances
- Sécurité intégrée pour l’environnement public
- Lancement rapide des essais
Une prise en main rapide pour tous les utilisateurs
Le montage du cadre et le pilotage via le logiciel ont été conçus pour offrir une utilisation fluide, accessible et rapide, sans complexité technique.
Des conditions de test proches de l’usage réel
Les actionneurs électriques silencieux reproduisent fidèlement les efforts exercés lors du pédalage, permettant une analyse précise du comportement du cadre.
Un suivi clair et immédiat des essais
Les efforts et le nombre de cycles sont affichés en direct, avec des possibilités de visualisation sous forme de courbes ou d’animations pour une meilleure interprétation des résultats.
Une utilisation sécurisée en toutes circonstances
Le capotage protège les utilisateurs en empêchant tout contact avec les éléments en mouvement et les composants sensibles de la machine.
Des programmes préconfigurés pour plus d’efficacité
Des scénarios d’essais préparamétrés (force, fréquence, nombre de cycles) permettent de démarrer rapidement les tests tout en garantissant leur répétabilité.
Applications dans le secteur de l’équipement sportifs
