Banc de pression, éclatement, température de flexibles
Conception d’un banc d’éclatement pour flexible de frein. Test hydraulique de résistance à la pression, l’éclatement et la température. Réalisé sur 2 flexibles à la fois et selon plusieurs paliers.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Fonctions principales
Objectif
Tester les flexibles de frein à haute température selon des rampes et des paliers de pression, jusqu’à éclatement.
Les tests doivent être réalisés en 4 étapes : la purge du flexible, la montée et stabilisation en température, la montée en pression et son maintien pendant plusieurs minutes et l’augmentation de la pression jusqu’à éclatement.
Problématique
Le cahier des charges client présente des impératifs comme un encombrement réduit, la possibilité de tester 2 flexibles à la fois et en configuration verticale, etc.
Des contraintes techniques, de fonctionnement, mise en pression et de sécurité nous ont aussi été imposées. Il est essentiel que le banc d’essai s’adapte aux différentes longueurs de flexibles.
Solution et Résultat
Nos équipes d’experts ont conçu un banc d’éclatement capable de tester deux flexibles à la fois. Les tests sont réalisés entre 0 et 1800 bar en pression et jusqu’à 200°C en température.
Une enceinte thermique à couvercle vitré reçoit les flexibles, elle permet une grande visibilité des produits tout en assurant la sécurité des opérateurs en cas de rupture. Le verre est résistant et dispose d’un traitement autonettoyant afin de faciliter l’entretien et augmenter la durée de vie de la machine. Pour que l’éclatement d’un flexible n’impacte pas l’autre, le banc de test dispose d’une paroi pour séparer les deux produits.
L’enceinte est équipée d’un système de régulation de température sur toute la hauteur de l’enceinte. En bas de celle-ci un évier récupère l’écoulement des fluides éjectés qui sont stockés dans un réservoir, avec possibilité d’être réinjecté dans le réservoir d’alimentation s’il est jugé recyclable.
Le banc de test est équipé d’une source lumineuse afin de rendre visible d’éventuels défauts et dispose d’un système quantifiant les éventuelles fuites.
La montée en pression est parfaitement contrôlée grâce à un capteur de pression.
Afin d’assurer la sécurité des opérateurs, la porte du banc d’essai d’éclatement en pression est fermée par un verrou électromagnétique de sécurité. Il empêche la montée en température et en pression s’il n’est pas verrouillé et ne s’ouvre que si les conditions de sécurité sont atteintes (basse température, basse pression). Avant l’ouverture de l’enceinte de test, une turbine force le renouvellement de l’air.
Un signal lumineux sera aussi visible pendant tout le déroulement du test afin d’éviter tout danger.

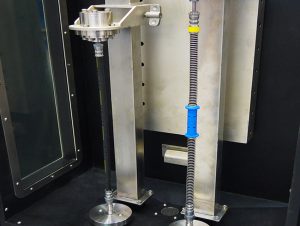

Le banc d’éclatement en pression est capable de tester deux flexibles de manière indépendante. Un clapet et une coulisse verticale adaptent le test à la longueur du flexible.
L’essai en pression commence par une purge du flexible, il est vidé de son air avant le passage du fluide de test.
Le banc d’essai assure ensuite une montée en pression jusqu’à un palier déterminé ou selon une rampe préprogrammée. Une fois le palier atteint, la pression et la température sont maintenues. Le tout est réalisé de façon automatique mais la montée en pression peut aussi être commandée manuellement.
L’opérateur sélectionne les paramètres de test avant le lancement de la machine. Il peut choisir :
- La pression du palier
- Le temps de palier
- La vitesse de montée au palier et à la pression d’éclatement
- La température de l’enceinte.

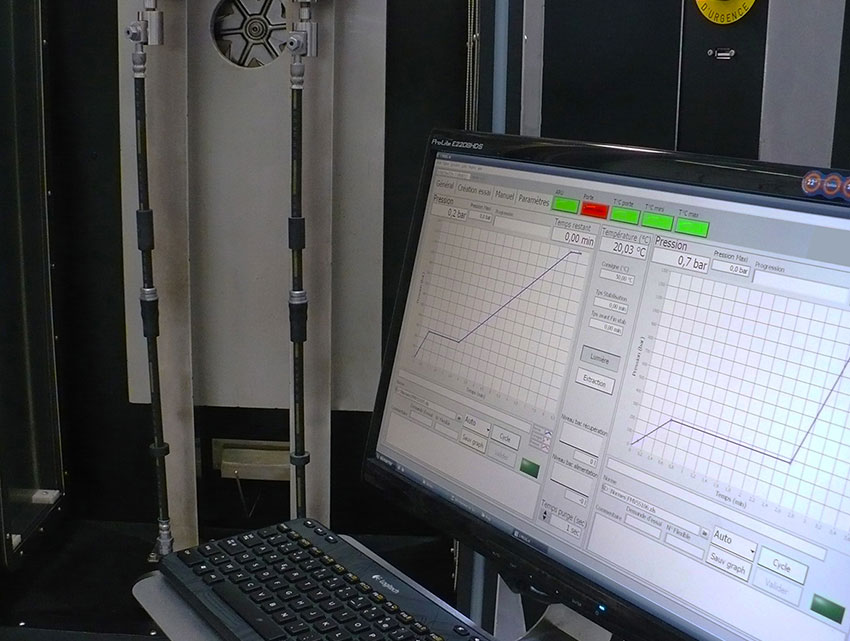

la fin de l’essai, la valeur de pression d’éclatement s’affiche sur l’écran de contrôle du banc de pression.
Produits testés
Flexible de frein haute pression
Le flexible de frein est une pièce automobile, raccordée entre un tuyau rigide et un étrier de frein, laissant circuler du liquide de frein (huile DOT).
NOTRE BANC DE TEST CLÉ POUR CES ESSAIS Banc de Test en Haute Pression, Eclatement et Haute Température pour Flexibles et Tuyaux Perf-HP
Le logiciel permet de générer automatiquement des rampes de pression et de température et de détecter l’éclatement de flexibles.
Une pompe de gavage basse pression aspire le liquide dans un réservoir. Ce liquide est refoulé, via un clapet, à l’intérieur d’une chambre verticale de faible volume.
La partie supérieure de la chambre se situe à l’intérieur de l’enceinte thermique. Cette chambre est équipée d’une pièce démontable recevant les raccords d’adaptation à la partie basse du flexible testé.

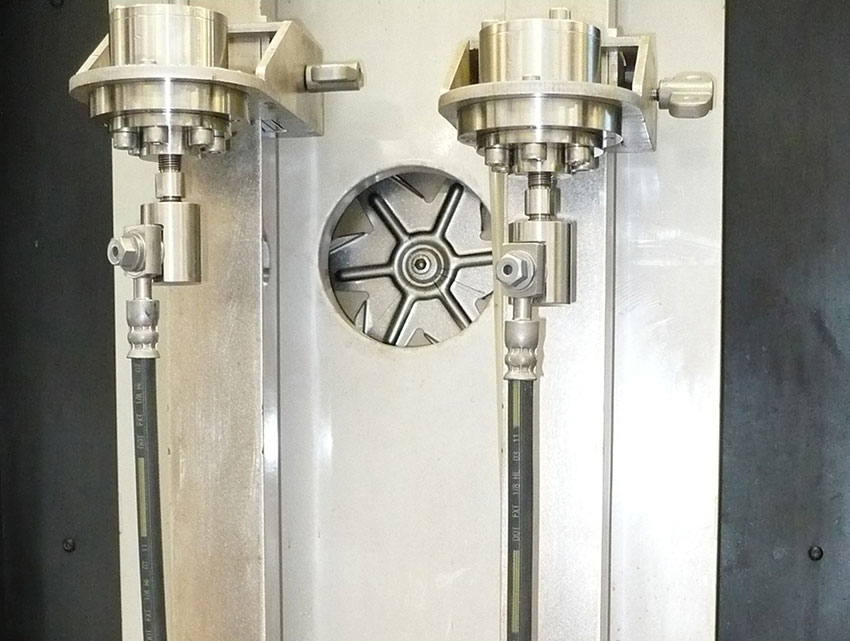

La partie supérieure du flexible testé est reliée à un clapet piloté, monté sur une coulisse verticale, permettant l’adaptation à la longueur du flexible testé.
Un capteur de pression, situé sur le corps de la chambre verticale, permet la mesure et la transmission de pression appliquée au flexible.
Banc développé pour répondre à ces normes :
