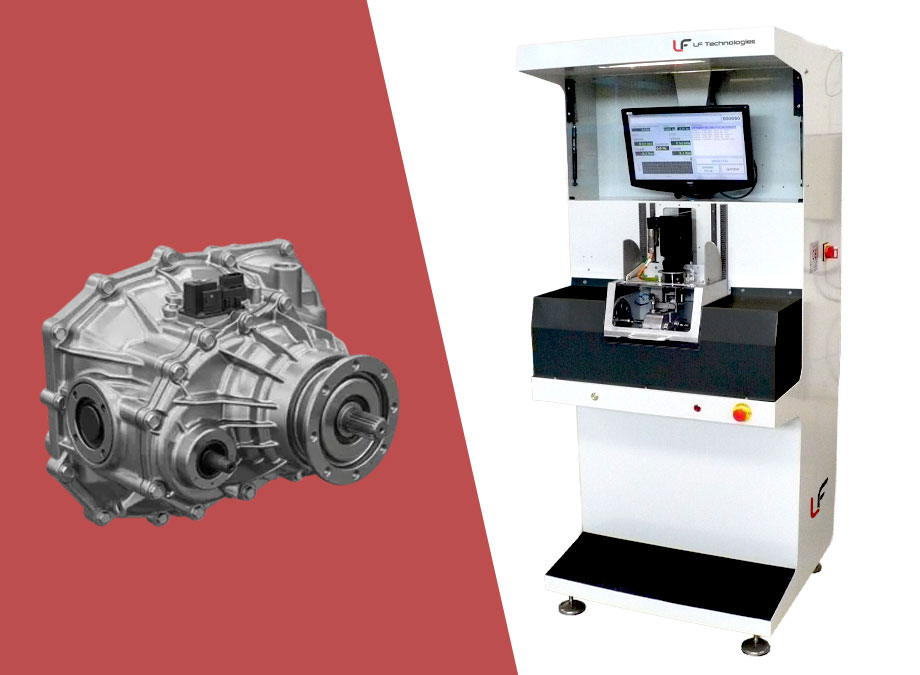

Banc de performance pour systèmes de transmission

Fonctions principales

Le Perf-Gearbox est conçu pour caractériser les performances mécaniques d’une boîte de vitesses ou d’un système de transmission. Il permet de reproduire différentes conditions de fonctionnement en pilotant la vitesse d’entrée et le couple résistant appliqué en sortie, tout en mesurant les principales grandeurs mécaniques du produit testé.

Le banc permet notamment de mesurer les couples et vitesses en entrée et en sortie, de calculer le rendement mécanique, de contrôler les efforts de manœuvre et d’enregistrer les résultats au cours de séquences d’essai programmées.

Mode de fonctionnement

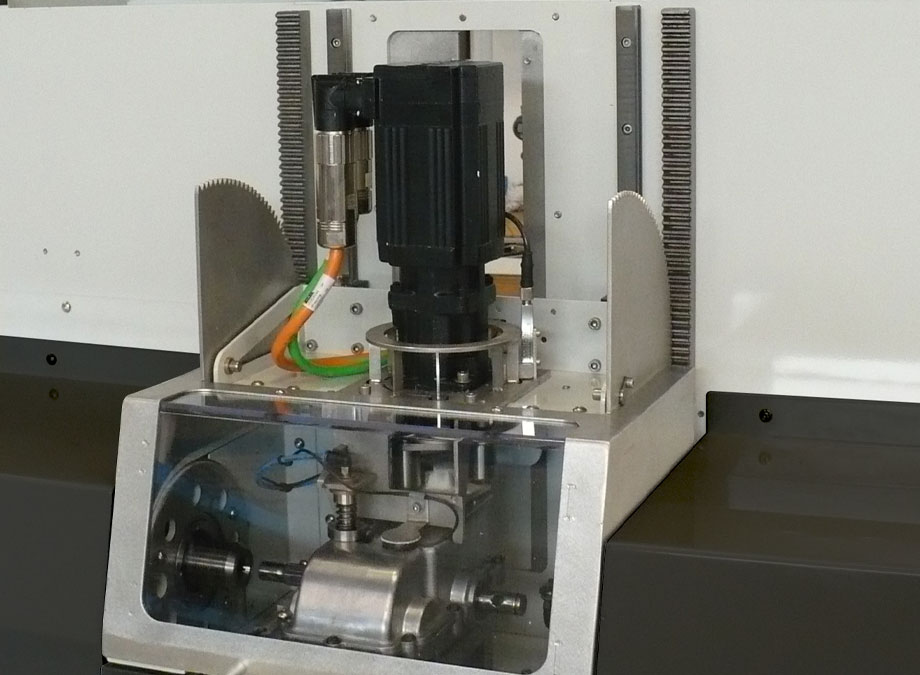

La boîte de vitesses ou le système de transmission est installé sur le banc puis accouplé aux arbres d’entrée et de sortie. Un entraînement motorisé actif applique la vitesse de rotation programmée à l’entrée du produit, tandis qu’un second ensemble motorisé assure le freinage de la sortie selon un couple défini.

Les couples et vitesses sont mesurés en continu afin de suivre le comportement mécanique du produit et de calculer son rendement. Selon la configuration du banc, un actionneur peut également piloter la commande de sélection et mesurer le couple nécessaire à son déplacement.

Le logiciel de pilotage exécute les séquences d’essai définies, affiche les valeurs mesurées en temps réel et archive les résultats. Il peut également intégrer le suivi du bruit et des vibrations afin de compléter l’analyse du comportement de la boîte de vitesses pendant l’essai.
