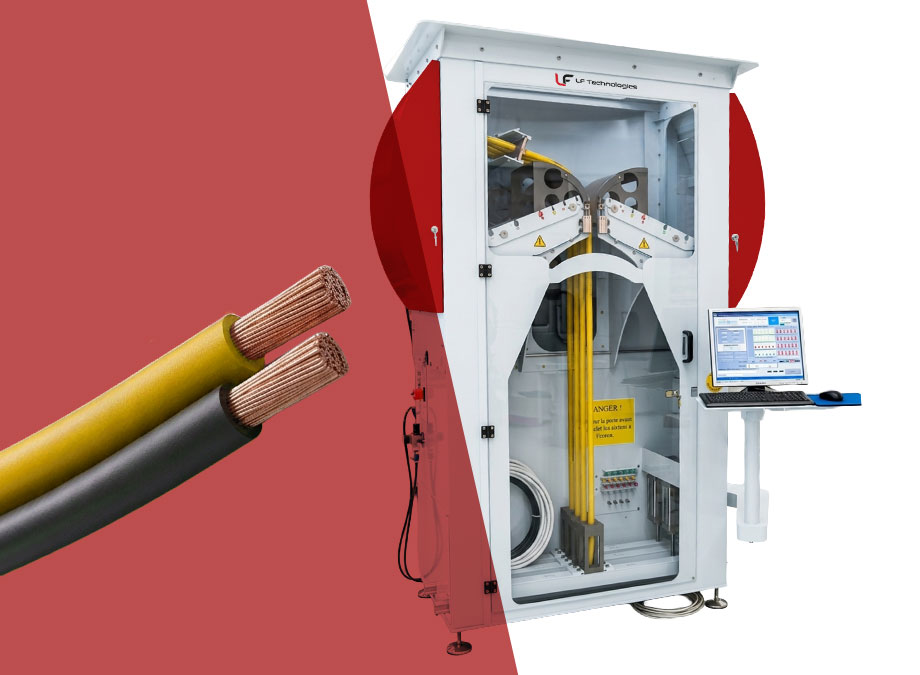

Machine d’essai de pliage alterné pour câbles
Ref : FLEXCABLE

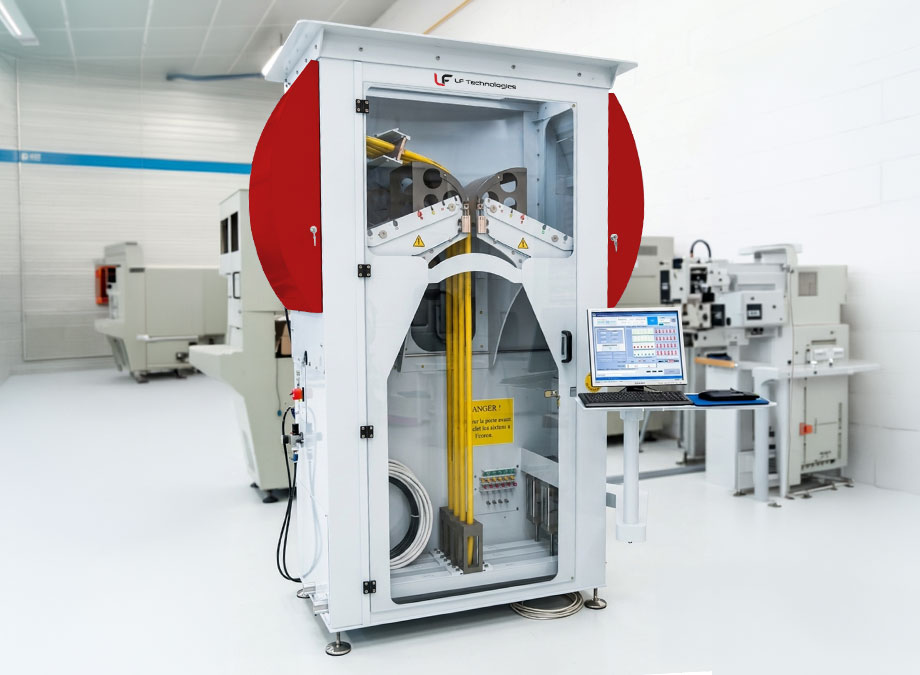

La FLEXCABLE est une machine d’essai conçue pour évaluer la résistance en fatigue de câbles soumis à des cycles répétés de pliage sous tension contrôlée. Elle permet de tester jusqu’à quatre câbles simultanément, avec réglage de la géométrie, de l’angle de sollicitation et de l’effort appliqué selon les caractéristiques des échantillons.
Pilotée par PC via un logiciel dédié, elle assure le suivi des paramètres d’essai et l’arrêt automatique en cas de rupture, de glissement ou de défaut de continuité électrique.
Produits testés
Secteur d’activités
Fonctions principales
La FLEXCABLE est une machine d’essai de fatigue conçue pour évaluer la résistance mécanique de câbles soumis à des cycles répétés de pliage sous tension contrôlée. Elle reproduit les sollicitations rencontrées en conditions réelles d’utilisation afin de qualifier la durabilité des câbles et de détecter les phénomènes de rupture ou de dégradation.
La machine permet de :
- Tester jusqu’à 4 câbles simultanément, selon leur diamètre et l’effort de traction requis.
- Reproduire des cycles de pliage alternés grâce à un bras oscillant motorisé.
- Maintenir une tension constante sur chaque câble au moyen d’un système pneumatique de régulation.
- La machine est équipée de 24 voies de contrôle de continuité électrique.
- Adapter la géométrie de l’essai grâce à des tambours interchangeables et au réglage de la position des câbles.
- Détecter automatiquement la rupture d’un conducteur, le glissement d’un câble ou l’atteinte du nombre de cycles programmé.
- Acquérir et enregistrer les paramètres d’essai via un logiciel développé sous LabVIEW.
Mode de fonctionnement

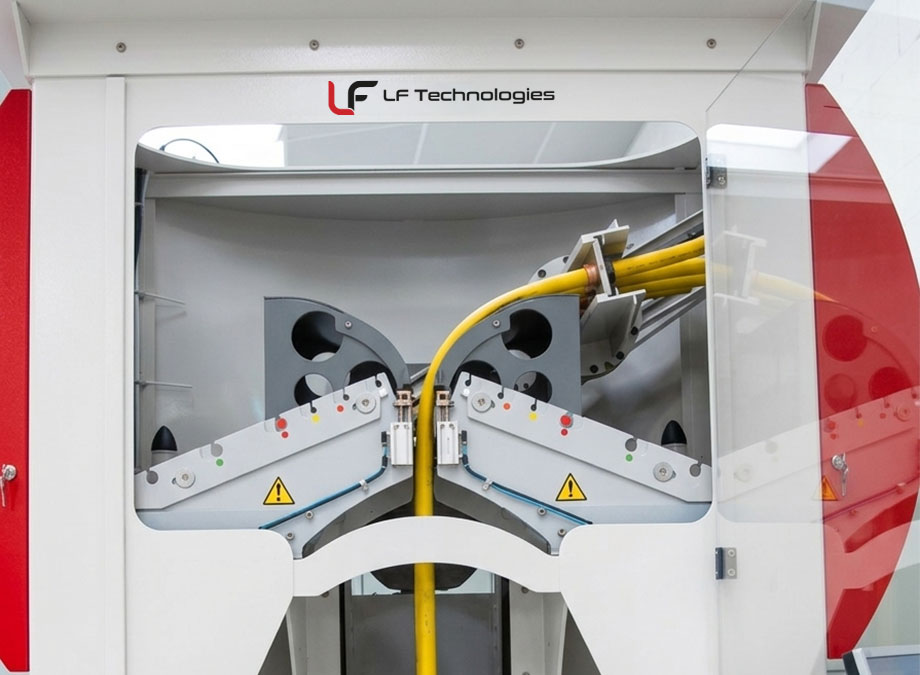

Le câble à tester est fixé entre deux dispositifs d’accroche, puis mis sous tension grâce au système pneumatique intégré. Des tambours adaptés au diamètre du câble et au rayon de courbure souhaité sont installés afin de reproduire les conditions d’utilisation définies pour l’essai.
Le bras oscillant motorisé impose ensuite un mouvement de pliage alterné selon un angle défini, tandis que la tension est maintenue constante pendant toute la durée du test. Le logiciel de pilotage contrôle automatiquement les paramètres d’essai, comptabilise le nombre de cycles et surveille en permanence la continuité électrique des conducteurs.
Cette automatisation garantit des essais fiables, reproductibles et réalisés dans des conditions de sécurité maîtrisées.
Avantages de la Machine d’essai de
pliage alterné pour câbles – FLEXCABLE
Jusqu’à 4 câbles testés simultanément
La machine permet de réaliser plusieurs essais en parallèle, afin d’augmenter la capacité de test et de comparer différents échantillons dans des conditions identiques. Selon le diamètre et l’effort appliqué, elle peut accueillir jusqu’à quatre câbles simultanément.
Détection immédiate des défauts pendant l’essai
La machine contrôle la continuité électrique des conducteurs sur 24 voies et arrête automatiquement le cycle en cas de rupture, de glissement du câble ou lorsque le nombre de cycles programmé est atteint.

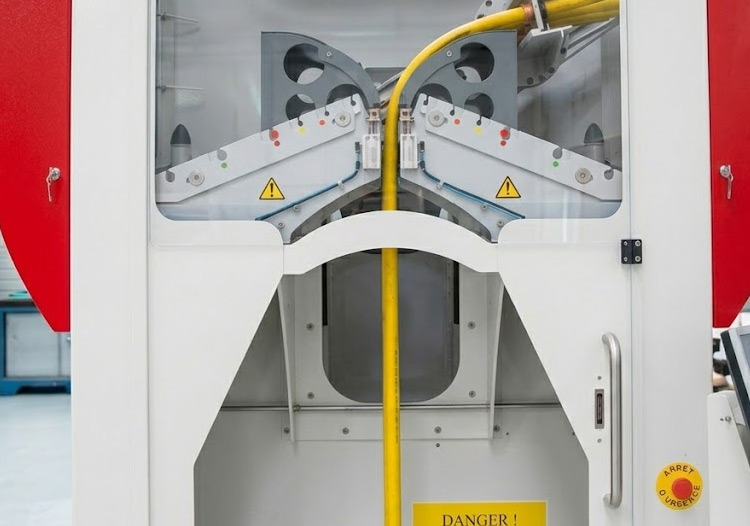

Des essais réalisés dans une enceinte protégée
La porte transparente verrouillable, les carters latéraux et l’arrêt automatique à l’ouverture empêchent l’accès aux éléments en mouvement pendant le fonctionnement de la machine.
CARACTÉRISTIQUES TECHNIQUES du Machine d’essai de pliage alterné pour câbles – FLEXCABLE
Spécifications | FLEXCABLE |
Nombre de postes d’essai | Jusqu’à 4 câbles simultanément |
Diamètre maximal des câbles | 100 mm |
Longueur maximale des échantillons | < 2 m |
Vitesse d’essai | Jusqu’à 20 cycles/min |
Effort de traction | Jusqu’à 4 000 N par câble* |
Rayons de pliage max | 90° |
Contrôle de continuité électrique | 24 voies |
Pilotage | PC avec logiciel spécifique développé sous LabVIEW |
Dimensions (L × P × H) | 1 210 × 660 × 2 200 mm |
Poids | ≈ 820 kg |
Sécurité | Porte verrouillable, carters sécurisés, arrêt d’urgence et arrêt automatique à l’ouverture |
* Selon la configuration d’essai et le nombre de câbles testés simultanément. |
